Schliesse deine Gitarre hier an. Sobald ein Instrumentenkabel an diesen Eingang angeschlossen wird ist die Stromversorgung
aktiviert auch wenn die LED nicht aufleuchtet (das trifft auch auf den Batteriegebrauch zu). Um den Batterien eine längere
Lebensdauer zu verschaffen ziehe alle Kabel aus dem Weapon heraus sofern du ihn nicht benutzen willst
7. Pedal Release Pins
Das sind zwei mit Federn versehene Stifte die den Batteriedeckel an seinem Platz halten. Drücke diese Stifte nach innen
sodurch springt das Batteriefach auf. (Betrachte dazu das betreffende Schaubild)
8. Pedal
Drücke hier um das Pedal an- oder auszuschalten.
9. Ausgang 1(Verstärker) Buchse
Schliesse an diesen Ausgang deinen Verstärker an.
10. Anzeige LED
Diese LED zeigt dir an ob der Verzerrer an- oder ausgeschaltet ist. Die LED leuchtet nicht falls das Pedal ausgeschaltet ist,
die Stromversorgung nicht gewährleistet ist oder sich die Batterien als zu schwach oder verbraucht erweisen.
11. Ausgang 2 (Mixer) Buchse
Dieser Ausgang enthält die von DigiTech erfundene CIT™ Technologie die dir ermöglicht direkt in ein Mischpult oder in
ein Aufnahmemedium zu spielen ohne einen Gitarrenverstärker zu benutzen.

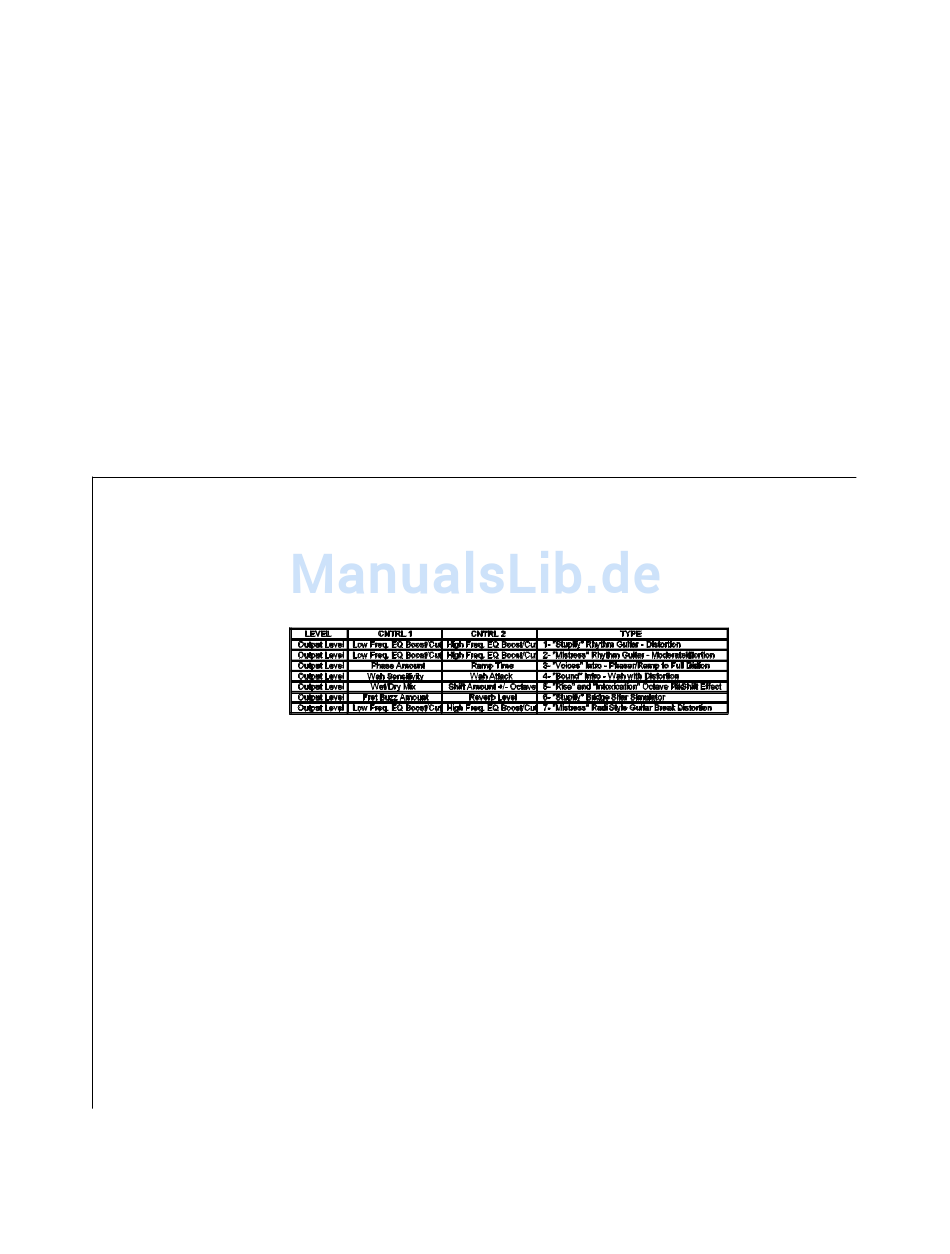

Knopf Funktions Beschreibung
Type 1."Stupify" Rhythm Guitar - Distortion –
Das ist Dan´s stark verzerrter Rhythmus Sound beim Song "Stupify". Um diesen Sound zu erhalten musst du die
Knöpfe Cntrl1 und Cntrl 2 auf 12 Uhr Position stellen.
Type 2."Mistress" Rhythmus Gitarre - Moderate Distortion – Um diesen mittelstark-verzerrten Sound der im
Überleitungsteil der Studioversion des Songs „Mistress" zu hören ist zu erhalten, hat Dan den Ausgangspoti an
seiner Gitarre etwas zurückgedreht.
