Anschluss

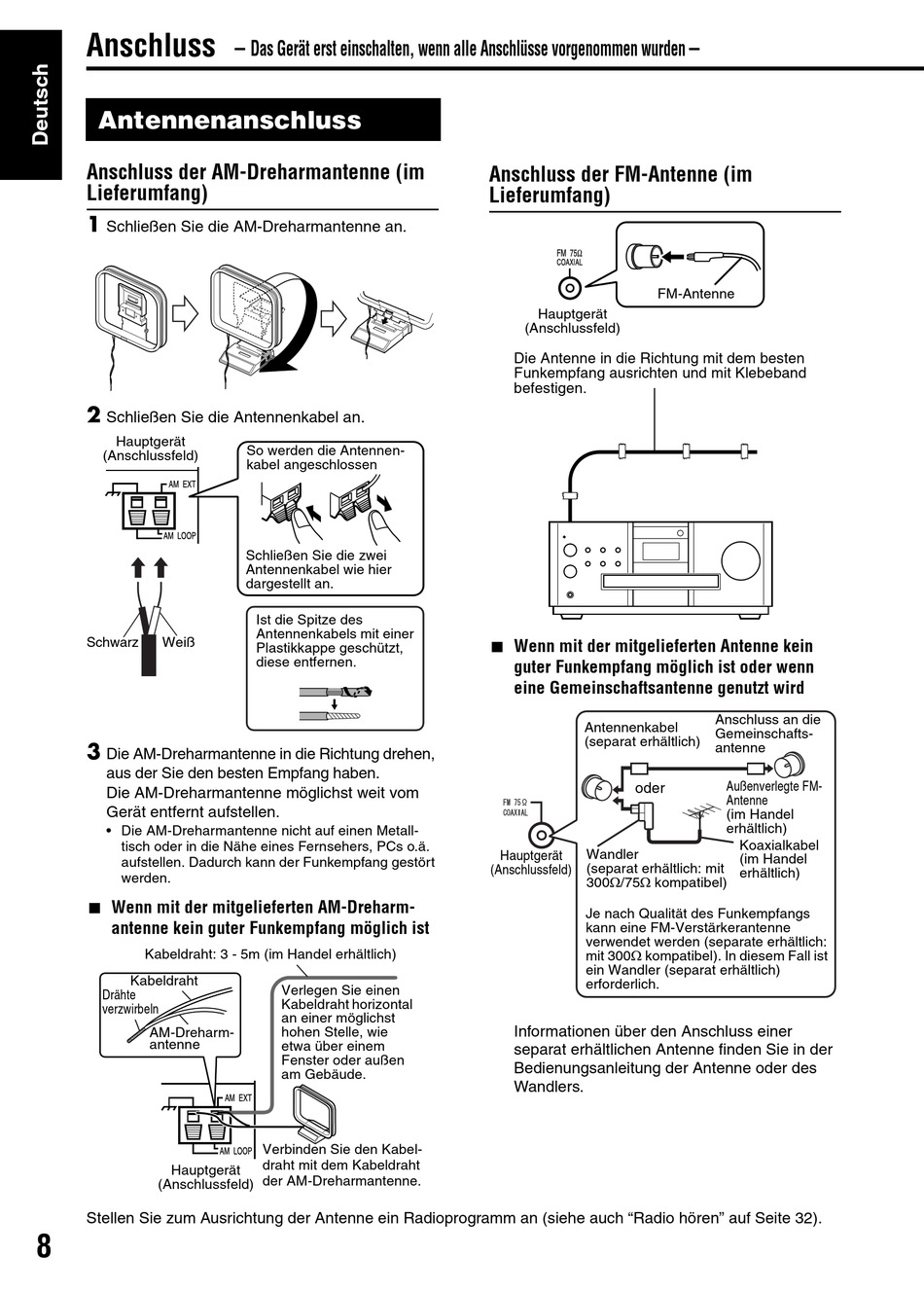

Antennenanschluss

Anschluss der AM-Dreharmantenne (im
Lieferumfang)
1
Schließen Sie die AM-Dreharmantenne an.
2
Schließen Sie die Antennenkabel an.
Hauptgerät
(Anschlussfeld)
Schwarz Weiß
3
Die AM-Dreharmantenne in die Richtung drehen,
aus der Sie den besten Empfang haben.
Die AM-Dreharmantenne möglichst weit vom
Gerät entfernt aufstellen.
• Die AM-Dreharmantenne nicht auf einen Metall-
tisch oder in die Nähe eines Fernsehers, PCs o.ä.
aufstellen. Dadurch kann der Funkempfang gestört
werden.
7 Wenn mit der mitgelieferten AM-Dreharm-
antenne kein guter Funkempfang möglich ist
Kabeldraht: 3 - 5m (im Handel erhältlich)
Kabeldraht
Drähte
verzwirbeln
AM-Dreharm-
antenne
Hauptgerät
(Anschlussfeld)
Stellen Sie zum Ausrichtung der Antenne ein Radioprogramm an (siehe auch "Radio hören" auf Seite 32).
8
– Das Gerät erst einschalten, wenn alle Anschlüsse vorgenommen wurden –
So werden die Antennen-
kabel angeschlossen
Schließen Sie die zwei
Antennenkabel wie hier
dargestellt an.
Ist die Spitze des
Antennenkabels mit einer
Plastikkappe geschützt,
diese entfernen.
Verlegen Sie einen
Kabeldraht horizontal
an einer möglichst
hohen Stelle, wie
etwa über einem
Fenster oder außen
am Gebäude.
Verbinden Sie den Kabel-
draht mit dem Kabeldraht
der AM-Dreharmantenne.
Anschluss der FM-Antenne (im
Lieferumfang)
FM-Antenne
Hauptgerät
(Anschlussfeld)
Die Antenne in die Richtung mit dem besten
Funkempfang ausrichten und mit Klebeband
befestigen.
7 Wenn mit der mitgelieferten Antenne kein
guter Funkempfang möglich ist oder wenn
eine Gemeinschaftsantenne genutzt wird
Antennenkabel
(separat erhältlich)
oder
Wandler
Hauptgerät
(separat erhältlich: mit
(Anschlussfeld)
300C/75C kompatibel)
Je nach Qualität des Funkempfangs
kann eine FM-Verstärkerantenne
verwendet werden (separate erhältlich:
mit 300C kompatibel). In diesem Fall ist
ein Wandler (separat erhältlich)
erforderlich.
Informationen über den Anschluss einer
separat erhältlichen Antenne finden Sie in der
Bedienungsanleitung der Antenne oder des
Wandlers.
Anschluss
Anschluss an die
Gemeinschafts-
antenne
Außenverlegte FM-
Antenne
(im Handel
erhältlich)
Koaxialkabel
(im Handel
erhältlich)
