the t.amp Proline 1300 Bedienungsanleitung Seite 4

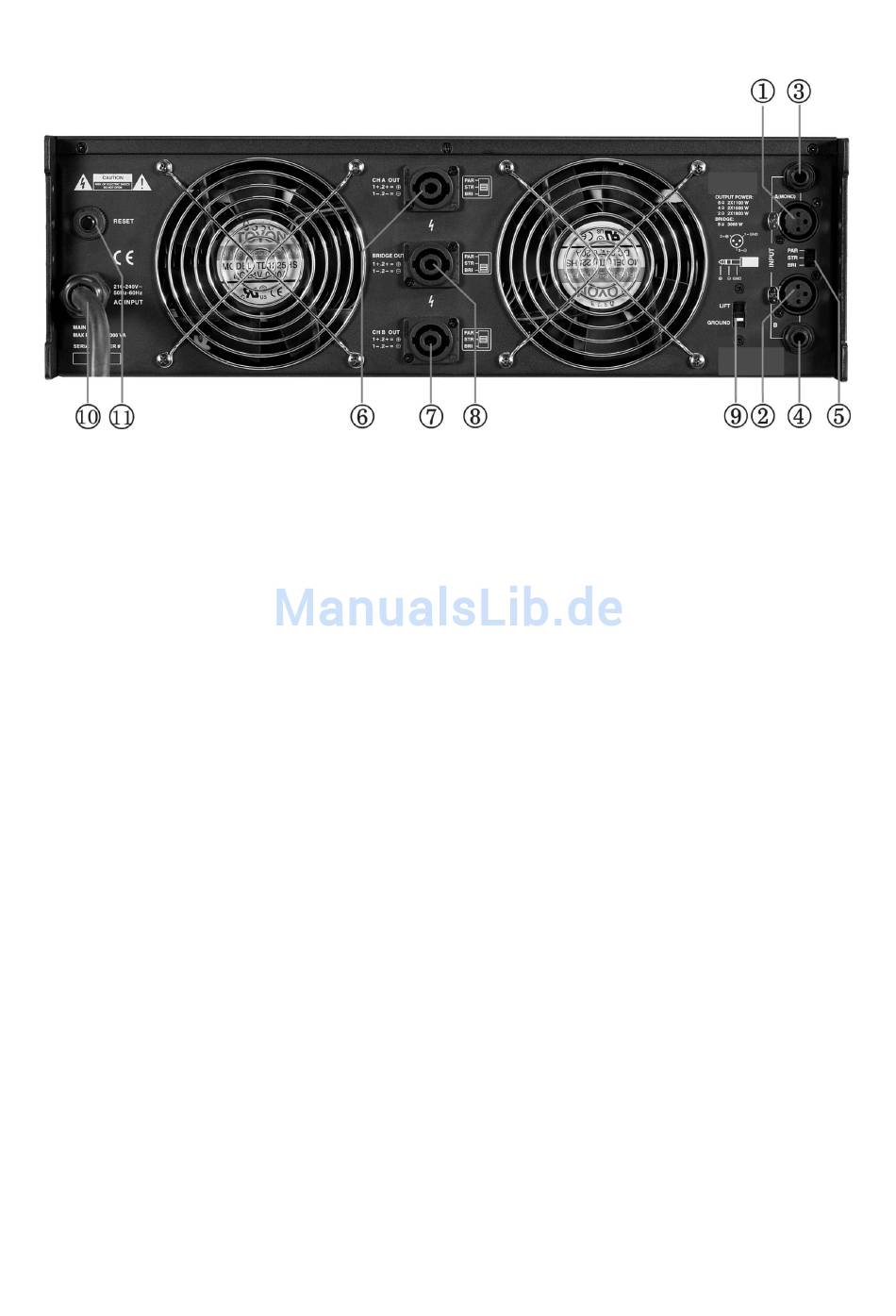

Rückseite:
1. CH A Signal Eingang XLR-Buchse
Standard XLR Buchse.
Pin1: Masse
2. CH B Signal Eingang XLR-Buchse
Standard XLR Buchse.
Pin1: Masse
3. CH A Signal Eingang 6,3mm Klinkenbuchse
Standard 6,3mm Klinkenbuchse. Für sym. und unsym. Signale
Tip: Signal +
4. CH B Signal Eingang 6,3mm Klinkenbuchse
Standard 6,3mm Klinkenbuchse. Für sym. und unsym. Signale
Tip: Signal +
5. Mode selector
Wählen Sie hier den gewünschten Betriebsmodus: Stereo - Bridged - Parallel.
6. CHA Speakon Ausgang
Standard Speakon Buchse. pos. = 1+ 2+, neg. = 1- 2-
7. CHB Speakon Ausgang
Standard Speakon Buchse. pos. = 1+ 2+, neg. = 1- 2-
8. BRIDGE Speakon Ausgang
Standard Speakon Buchse. pos. = 1+ 2+, neg. = 1- 2-
9. Ground/Lift Schalter
Trennt die Signalmasse ab. Schalten Sie den Schalter auf LIFT, um Masseschleifen zu unterbinden.
10. Anschlusskabel
11. Rücksetzbare Sicherung
Die Sicherung schaltet bei zu hoher Stromaufnahme der Endstufe ab.
Sobald das Problem behoben ist, setzt sich die Sicherung automatisch zurück und das Gerät ist wieder
Betriebsbereit.
Pin2: Signal + Pin3: Signal -
Pin2: Signal + Pin3: Signal -
Ring: Signal - Sleeve: Masse
Ring: Signal - Sleeve: Masse
