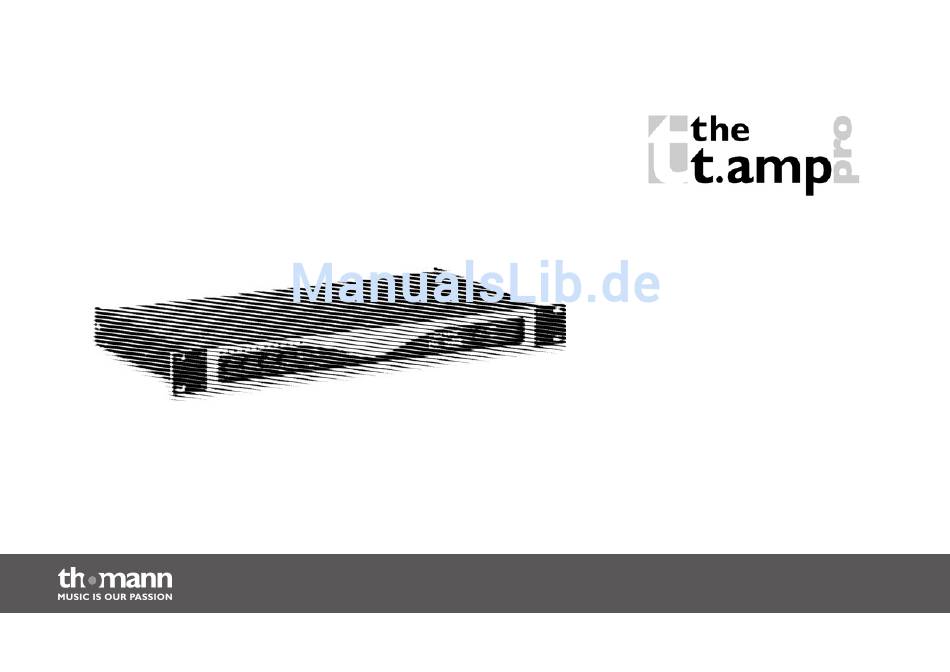

- Seite 1 D4-500 digitalendstufe bedienungsanleitung...
- Seite 2 Musikhaus Thomann e. K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.08.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................13 Installation und Inbetriebnahme....................14 4.1 Anschlussbelegung......................... 15 Anschlüsse und Bedienelemente....................19 Stromaufnahme............................24 Technische Daten............................ 25 Umweltschutz............................27 D4-500... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu Sach- und Umwelt‐ schäden führen kann, wenn sie nicht gemieden wird. D4-500...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor einer Gefahrenstelle. digitalendstufe...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. D4-500... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. D4-500...
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie niemals die Lüftungsschlitze ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐...
- Seite 11 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. D4-500...
- Seite 12 Sicherheitshinweise HINWEIS! Magnetische Felder Das Gerät erzeugt starke magnetische Felder, die die Funktion von schlecht abge‐ schirmten Geräten beeinflussen können. Die Felder sind direkt ober- und unter‐ halb der Endstufe am stärksten. Positionieren Sie deshalb empfindliche Geräte wie beispielsweise Vorverstärker, Funkübertragungssysteme oder Kassettendecks niemals direkt über oder unter der Endstufe.
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Ausgangsleistung – 4 × 500 W an 4 W 4 × 250 W an 8 W – 4 Eingänge, 4 Ausgänge Frequenzgang 20 Hz bis 20 kHz geeignet für 19-Zoll-Racks (1 HE, Einbautiefe 240 mm) D4-500... -
Seite 14: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 15: 4.1 Anschlussbelegung
4.1 Anschlussbelegung XLR-Anschlüsse für Signal‐ Sie können XLR-Stecker symmetrisch oder unsymmetrisch beschalten. Im Folgenden erhalten eingänge Sie eine Übersicht über die verschiedenen Möglichkeiten. Die Zeichnungen und Tabellen zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse, Abschirmung Positives Signal (+) Negatives Signal (–) D4-500... - Seite 16 Installation und Inbetriebnahme Unsymmetrische Beschaltung: Masse, Abschirmung Signal Gebrückt mit Pin 1 Klinkenstecker für Signal‐ Die Zeichnungen und Tabellen zeigen die Belegung von 6,35-mm-Klinkensteckern. eingänge Unsymmetrische Beschaltung Monoklinke: Signal Masse, Abschirmung digitalendstufe...
- Seite 17 Installation und Inbetriebnahme Unsymmetrische Beschaltung Stereoklinke: Signal 2, 3 Masse, Abschirmung Symmetrische Beschaltung Stereoklinke: Positives Signal (+) Negatives Signal (–) Masse, Abschirmung D4-500...
- Seite 18 Installation und Inbetriebnahme NL4-Einbausteckverbinder Die nebenstehende Abbildung zeigt die Belegung der verriegelbaren NL4-Einbausteckver‐ binder. digitalendstufe...
-
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite D4-500... - Seite 20 Anschlüsse und Bedienelemente 1 ON | OFF Hauptschalter zum Ein- und Ausschalten des Geräts. 2 LED Power Diese LED zeigt an, dass das Gerät betriebsbereit ist und leuchtet dauerhaft, sobald das Gerät eingeschaltet ist. 3 LEDs –10 dB und –20 dB Diese LEDs zeigen die Intensität des Eingangssignals an (–10 dB bzw.
- Seite 21 Die LEDs leuchten beim Einschalten des Geräts für drei Sekunden. Während dieser Zeit liegt noch kein Signal am Aus‐ gang an. Sobald die LEDs erlöschen, ist das Gerät betriebsbereit. 7 CH-A …-D Regler für die Eingangsverstärkung der Kanäle CH-A bis CH-D. D4-500...
- Seite 22 Anschlüsse und Bedienelemente Rückseite digitalendstufe...
- Seite 23 12 Druckknopf Lift | Ground Mit dem Ground/Lift-Schalter kann die Verbindung zwischen dem Schutzleiteranschluss des Geräts und der Signal‐ masse im Gerät aufgetrennt werden, um Brummschleifen zu vermeiden (Stellung Lift/nicht gedrückt: keine Verbin‐ dung. Stellung Ground/gedrückt: Schutzleiteranschluss und Signalmasse sind elektrisch verbunden). D4-500...
-
Seite 24: Stromaufnahme
Stromaufnahme Stromaufnahme Die folgende Tabelle enthält Angaben zur typischen Stromaufnahme in Abhängigkeit vom Ausgangsleistungspegel (Effektivwert A Last 1/8 Leistung (rosa 1/3 Leistung (rosa volle Leistung Rauschen) Rauschen) (Sinuswelle) 8 W (× 4) 130 W / 1,3 A 190 W / 1,9 A 640 W / 4,2 A 4 W (×... -
Seite 25: Technische Daten
> 75 dB (ref. 1 kHz, 10 % Nennleistung) Frequenzbereich 20 Hz … 20 kHz (–2 dB) (–1 dB, ref. 1kHz) Eingangsimpedanz 20 kW (symmetrisch) 10 kW (unsymmetrisch) Eingangsempfindlichkeit (Nennleistung bei 1 kHz) Dämpfungsfaktor >500 (100 Hz / 1 kHz, 4 W) D4-500... - Seite 26 Technische Daten Signal-Rausch-Verhältnis 107 dB (A-bewertet) Schutzschaltungen VHF, Gleichspannung, Temperatur, Kurzschluss, Unterspannung, Überstrom, Limiter Energieversorgung 230 V (AC), 50/60 Hz Leistungsaufnahme siehe Ä Kapitel 6 „Stromaufnahme“ auf Seite 24 Abmessungen 1 HE im 19-Zoll-Rack, Einbautiefe 240 mm Gewicht 4,6 kg digitalendstufe...
-
Seite 27: Umweltschutz
Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. D4-500... - Seite 28 Notizen digitalendstufe...
- Seite 29 Notizen D4-500...
- Seite 30 Notizen digitalendstufe...
