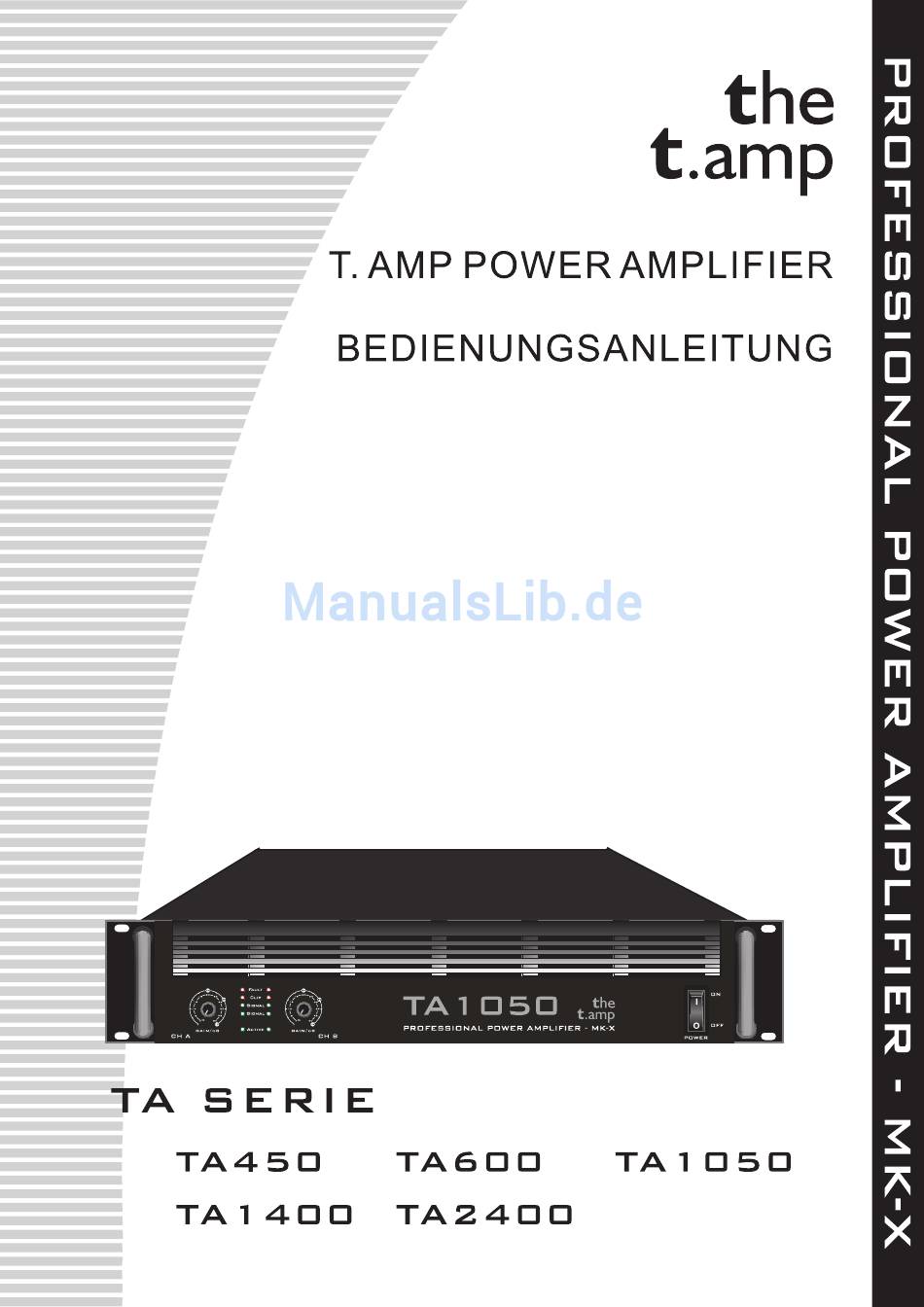

- Seite 1 Seite 1...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einleitung ...................3 2. Sicherheitshinweise ................4 3. Die Bedienelemente kennen lernen ..........5 4. Anschließen und in Betrieb nehmen ..........5 5. Sicherheitsvorkehrungen für den Betrieb ..........6 6. Den Amp anschließen ...............7 7. Einschalten ..................8 8. Weitere Hinweise zum Betrieb ............9 9. -
Seite 3: Einleitung
edienungsanleitung Diese Anleitung liefert nicht sämtliche Informationen zum Design, der Produktion oder möglicher Modifikationen des Gerätes. Es deckt auch nicht jede mögliche Situation ob, die während der In- stallation, des Betriebs oder der Pflege auftreten kann. Solltest Du spezielle Unterstützung benö- tigen, die über die hier gegebenen Informationen hinausgeht, kontaktiere bitte unsere Technische Support Abteilung. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise Zu Deiner eigenen Sicherheit solltest Du dieses Kapitel zuerst ganz durchlesen! Gefahr durch elektrischen Schlag! • Schließe das Gerät nur an eine Netzsteckdose mit einer Netzspannung von 220-230 V ~ /50 Hz • Betreibe das Gerät nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist. •... -
Seite 5: Die Bedienelemente Kennen Lernen
3. Die Bedienelemente kennen lernen 3.1 . . . vorne LED Kontrollanzeigen w (POWER) Netzschalter/Trennschalter Belüftungsöffnungen r (Gain/dB) Leistungsregler 3.2 . . . hinten t (AC200-240V) Anschluss für Netzkabel/Versorgungsspannung (AC220-230V~/50Hz) y (FUSE) Sicherung u (Out A/B) Lautsprecherausgänge, Kabelklemmen und Speakon Erdungsumschalter ) Umschalter Betriebart, gebrückt, parallel oder stereo bridged, parallel, stereo... -
Seite 6: Sicherheitsvorkehrungen Für Den Betrieb
Montage Die Endstufe besitzt ein Gehäuse für den Einbau in Standard-19“-Racks, sofern diese eine ausrei- chende Tiefe aufweisen. Das Gerät benötigt drei Höheneinheiten, auf der Frontplatte findest Du 4 Montageöffnungen zum Anschrauben an die Rackschienen. Wir empfehlen ausdrücklich vor allem beim Einsatz in mobilen Systemen, aber auch bei Festinstallation die Verwendung der rückseitige Montagewinkel für einen noch sichereren Halt des Gerätes. -
Seite 7: Den Amp Anschließen
6. Den Amp anschließen Die Eingänge anschließen Die symmetrischen Klinkeneingänge haben eine nominale Impedanz von 20 kOhm (10 kOhm bei unsymmetrischer Verkabelung) und kommen mit den Line-Level-Signalen der meisten Geräte zu- recht. Im Eingang findest Du dreipolige XLR-Buchsen sowie symmetrische Klinkenbuchsen. Die korrekte Verkabelung der Eingangskabel hängt von 2 Faktoren ab: (1) ob die Eingangsignale symmetrisch oder unsymmetrisch sind, und (2) ob das Signal massebezogen ist oder nicht. -
Seite 8: Netzspannungsversorgung
NIEMALS darfst Du den „heißen” +Pol des Ausgang eines Verstärkers mit dem schwarzen —Pol verbinden (Kurzschluss), oder mit dem +Pol des Ausgang eines anderen Verstärkers verbinden. Schalte den Verstärker aus, bevor Du Verbindungen vornimmst oder trennst. Netzspannungsversorgung Bevor Du den Verstärker an die Netzspannungsversorgung anschließt, musst Du sicherstellen, dass die entsprechende Angabe auf der Geräterückseite und die tatsächlich verfügbare Netzspan- nung übereinstimmen. -
Seite 9: Gebrückter Monobetrieb
Gebrückter Monobetrieb Du kannst beide Endstufenkanäle zusammenschalten (brücken) und erhälst so einen wirklich kraft- vollen einkanaligen Power-Amp. Dazu bringst Du den Betriebsartumschalter in die BRIDGED-Posi- tion. Im gebrückten Monobetrieb arbeiten beide Kanäle im Verbund und erzielen somit effektiv die doppelte Leistung eines einzelnen Kanals. Sei immer besonders vorsichtig, wenn Du Endstufen gebrückt betreibst, denn am Ausgang liegt dann eine hohe Spannung an. -
Seite 10: Beschreibung Der Kontrollleuchten
Leistungsregler Die Leistungsregler A und B auf der Frontplatte bestimmen die Signalverstärkung im jeweiligen Kanal. Wenn möglich drehe die Leistungsregler (Gain/dB) ganz bis zum rechten Anschlag (= 0dB Dämpfung) auf, um dem System den optimalen Headroom zu ermöglichen. Professionelle Endstu- fen geben dann ihre Nennleistung ab, sofern eine Eingangsspannung von 0,775 V anliegt. -
Seite 11: Schutzschaltungen
10. Schutzschaltungen Jede unserer professionellen Endstufen verfügt über mehrere Schutzschaltungen, um sowohl sich selbst als auch die angeschlossenen Lautsprecher in nahezu jeder möglichen Situation vor einer Beschädigung zu beschützen. Wir haben versucht, unsere Geräte so sicher wie möglich zu machen, indem unsere Schutzschaltungen bei Kurzschluss, Open Circuit, Gleichspannung und Überhitzung eingreifen. -
Seite 12: Technische Daten
11. Technische Daten Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen der technischen Eigenschaften ohne Weiteres vorbehalten. Seite 12... -
Seite 13: Entsorgen
12. Entsorgen Wirf das Gerät am Ende seiner Nutzungsdauer keinesfalls in den nor- malen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. • Entsorge das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Deine kommuna- le Entsorgungseinrichtung. • Beachte die aktuell geltenden Vorschriften. Setze Sie sich im Zweifelsfall mit Deiner Entsor- gungseinrichtung in Verbindung. - Seite 14 Seite 14...
- Seite 15 Seite 15...
- Seite 16 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de Seite 16...
