Inhaltszusammenfassung für the t.amp tsa4-700

  • Seite 1 edienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einleitung ...................3 2. Sicherheitshinweise ................3 3. Die Bedienelemente auf der Frontplatte ..........5 4. Die Anschlüsse auf der Rückseite .............6 5. Die Betriebsart auswählen..............7 6. Abmessungen ..................8 7. Stromaufnahme-Tabelle (alle Angaben in Ampére) ......9 8. Entsorgen ..................9 9. Technische Daten ................10...
  • Seite 3: Einleitung

    Diese Anleitung liefert nicht sämtliche Informationen zum Design, der Produktion oder möglicher Modifikationen des Gerätes. Es deckt auch nicht jede mögliche Situation ob, die während der In- stallation, des Betriebs oder der Pflege auftreten kann. Solltest Du spezielle Unterstützung benö- tigen, die über die hier gegebenen Informationen hinausgeht, kontaktiere bitte unsere Technische Support Abteilung.
  • Seite 4 • Achte darauf, dass das Netzkabel während des Betriebs niemals nass oder feucht wird. • Auf keinen Fall darfst Du das Gerätegehäuse öffnen. In diesem Falle wäre Deine Sicherheit nicht gegeben und die Gewährleistung erlischt. Es gibt keinerlei Bedienelemente im Inneren, nur wirklich hohe Spannungen, die Dir einen tödlichen Schlag versetzen können! •...

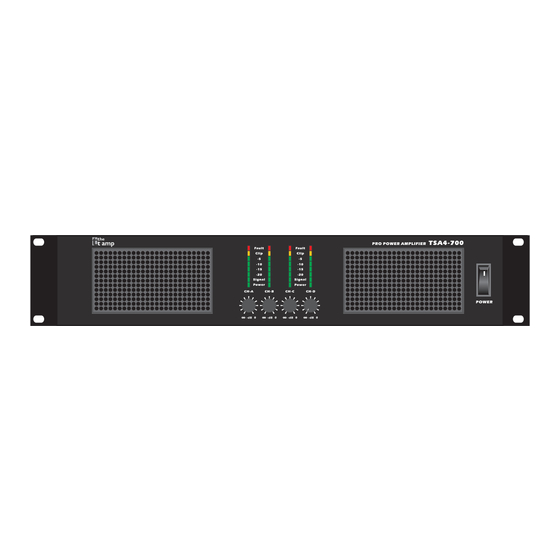

  • Seite 5: Die Bedienelemente Auf Der Frontplatte

    3. Die Bedienelemente auf der Frontplatte ON / OFF - Ein-/Ausschalter Drücke diesen Schalter in die „I“-Position, um das Gerät einzuschalten. Um das Gerät auszuschalten, drücke auf die untere Schalterhälfte. Fault LED Diese LED leuchtet rot auf, wenn im zugehörige Kanal eine Schutzschaltung aktiviert wurde.
  • Seite 6: Die Anschlüsse Auf Der Rückseite

    übereinstimmt. Für den Netzanschluss musst Du immer das beiliegende Netzkabel verwenden. Eingänge Die Eingänge (INPUT CH-A -B -C & -D. bei TSA4-700, INPUT CH-A & -B bei TSA1400 & TSA2200) dienen zum Anschluss von Mischpultausgängen. Die XLR- Ausgänge jeweils direkt neben dem Eingang sind für das Durchverbinden der Ein- gangssignale zu weiteren externen Endstufen vorbereitet.
  • Seite 7: Die Betriebsart Auswählen

    Deine Ohren als auch die angeschlossenen Lautsprecher be- schädigt werden. So werden XLR-Verbindungen angeschlossen: Ausgänge Modell TSA4-700 verfügt über vier Ausgangskanäle A, B, C, & D, die Modelle TSA1400 & TSA2200 verfügen über je 2 Kanäle A & B. Alle Lautsprecherausgänge sind mit SPEAKON-Anschlüssen ausgestattet.
  • Seite 8: Abmessungen

    somit zu Brummen. Wenn dies passiert, schalte den Erdungsumschalter auf der Geräterückseite in -Stellung (Lift). Dieser Schalter verbindet in der -Stellung (Ground) die Abschirmung/Mas- se des Eingangssignals mit dem Endstufengehäuse und damit der Netzerdung. In der -Stellung besteht keine elektrische Verbindung zwischen der Abschirmung/Masse des Eingangssignals und dem Endstufengehäuse.
  • Seite 9: Stromaufnahme-Tabelle (Alle Angaben In Ampére)

    4,5 A/820 W 10,1 A/1900 W 23 A/4600 W (4x) 8 �hm 3,1 A/400 W 5,8 A/860 W 9,5 A/1400 W TSA4-700 (4x) 4 �hm 4,4 A/650 W 9,8 A/1500 W 15,4 A/2450 W (4x) 2 �hm 6,4 A/950 W...
  • Seite 10: Technische Daten

    9. Technische Daten Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen der technischen Eigenschaften ohne Weiteres vorbehalten.
  • Seite 12 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de...
