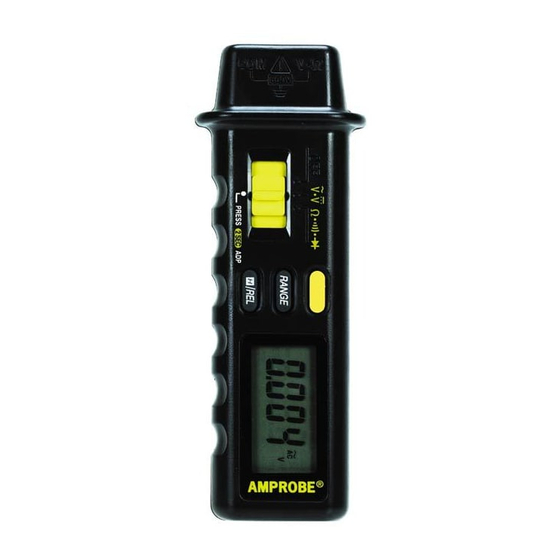

Amprobe PMM-2 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Amprobe PMM-2
Inhaltszusammenfassung für Amprobe PMM-2
- Seite 1 PMM-2 Pen-Multimeter Bedienungsanleitung Amprobe Europe GmbH...
-
Seite 2: Inhaltsverzeichnis
Qualitätsmaßstäben für Bauteile und Verarbeitung gefertigt. Die Betriebsbereitschaft seiner Funktionen wurde gemäß des hohen Prüfstandards von AMPROBE Instruments getestet. AMPROBE Instruments gewährt auf Material wie Verarbeitung eine Garantie von einem Jahr ab Kaufdatum, vorausgesetzt, das Gerät wurde nicht geöffnet oder in seiner Bauweise verändert. -
Seite 3: Sicherheitshinweise Zum Schutz Des Benutzers Und Des Gerätes
AMPROBE EUROPE PMM-2 Sicherheitshinweise zum Schutz des Benutzers und des Gerätes Lesen Sie diese Hinweise gründlich und befolgen Sie die darin gegebenen Bedienungsanweisungen. 1. Da Sie in einigen Fällen mit gefährlichen Spannungen und/oder Stromstärken arbeiten werden, ist es wichtig, daß jeder direkte Kontakt mit unisolierten, stromführenden Oberflächen vermieden wird. -
Seite 4: Sicherheit
Gerätebetriebs unbedingt beachtet werden müssen. Achtung Um Beschädigungen des Gerätes zu vermeiden: 1) Trennen Sie das PMM-2 vom zu testenden Stromkreis, bevor Sie den Funktionswahlschalter betätigen. 2) Schließen Sie das Gerät niemals an eine Spannungsquelle an, wenn sich der Funktionswahlschalter in der Ω-Position befindet. - Seite 5 AMPROBE EUROPE PMM-2 Vorderansicht Siehe Abbildung 1 und vollziehen Sie die nachfolgenden Schritte nach, um sich mit dem Gerät vertraut zu machen: 1. Digitalanzeige: Die Digitalanzeige verfügt über eine 3200 Zähler LCD mit 65 segmentiger Analog-Balkengraphik; eine automatische Polaritätsanzeige Dezimalstellenanzeige; Batteriestandsanzeige, AC und DC Meßbereich; "H" wird bei Daten-Daueranzeige eingeblendet;...
-
Seite 6: Technische Daten
AMPROBE EUROPE PMM-2 Technische Daten 2-1 Allgemeine Daten Dieses Meßgerät wurde in Übereinstimmung mit der UL3111-1 Norm und den IEC Richtlinie 1010-1, Klasse II "Sicherheitsanforderungen für Elektrische Meß-, Regel- und Laborgeräte entwickelt. Der dadurch erreichte Sicherheitsstandard kann nur in den unter 2.2 aufgeführten Grenzen garantiert werden. -
Seite 7: Elektrische Daten
AMPROBE EUROPE PMM-2 2-3 Elektrische Daten ±(%Anzeigewert + Anzahl der Stellen) bei 23°C ±5°C; weniger als Meßgenauigkeit: 80% relative Luftfeuchtigkeit 1. Gleichspannung (DC) Meßbereich 320mV bis 600V Meßbereich Auflösung Meßgenauigkeit Überspannungsschutz ±(0,5% + 2 Stellen) 420mV 100uV 600V DC ±(0,5% + 2 Stellen) - Seite 8 AMPROBE EUROPE PMM-2 5: Adapter Funktion Function Meßbereich Auflösung Meßgenauigkeit Überspannungsschutz ±(1,5% + 5 Stellen) Strom AC 420,0A- 600A 0,1A, 1A 600V DC 40 bis 300 Hz Temperatur 420 -4200°C 0,1C, 1°C oder RH % 100% 0,1% 600V RMS ±(0,5% + 2 Stellen)
-
Seite 9: Betrieb
Zur Vermeidung von Stromschlägen, Zerstörung oder Beschädigung des Meßgerätes dürfen keine Spannungen über 600V DC oder AC gemessen werden. Legen Sie nicht mehr als 600V DC oder AC rms an die Meßeingänge des PMM-2 an. 1. Schließen Sie die roten Meßleitung an den mit "V-Ω" gekennzeichneten Eingang und die schwarze Meßleitung an die mit "COM"... -
Seite 10: Durchgangsprüfung Mit Summton (Buzzer)
0,4A bis 300A AC gemessen werden, der als Zubehör erhältlich ist. Die Zangenweite beträgt 30mm. 1. Schieben Sie den Funktionsschalter des PMM-2 in die "VV" Position 2. Drücken Sie den gelben Betriebsmodusknopf für 2 sec und dann bis die AC und V... - Seite 11 4A bis 300A. Dieser Wandler A-400 ermöglicht durch seine langen Zuleitungen Messungen mit einem Abstand von ca. 1,5m zum PMM-2 und ist daher sehr gut für Messungen an schwer zugänglichen Stellen geeignet. Beachten Sie die Hinweise im Bedienungshandbuch des A400.
-
Seite 12: Wartung Und Batteriewechsel
1. Trennen Sie die Meßleitungen vor dem Batteriewechsel vom Stromkreis, und schalten Sie das Meßgerät aus. Entfernen Sie die Testleiter aus den Eingangsbuchsen des PMM-2. 2. Legen Sie das Meßgerät mit der Vorderseite nach unten auf eine weiche Unterlage und entfernen Sie die Schraube auf der Gehäuserückseite (siehe Abb.2)
