Montagehinweise
Das FPP ist für die Montage am Kopfende eines Bettes vorgesehen, so dass es der Patient sehen und mit einem
einfachen Knopfdruck bedienen kann. Nach der Nutzung kann es einfach zur Seite geschoben werden.
Das FPP wird mit Kabel geliefert (siehe Abbildung). Das Unterteil des Arms ist für die Montage in einem Beschlag
vorbereitet, der an den Durchmesser des Arms angepasst ist.
Der Beschlag wird nicht von LINAK geliefert, sondern muss vom Kunden entwickelt und angefertigt werden. Er
muss passend für die unten abgebildeten Maße sein. Einen Vorschlag zum Design sowie die Abmessungen der
Befestigungselemente entnehmen Sie der unten gezeigten Abbildung.

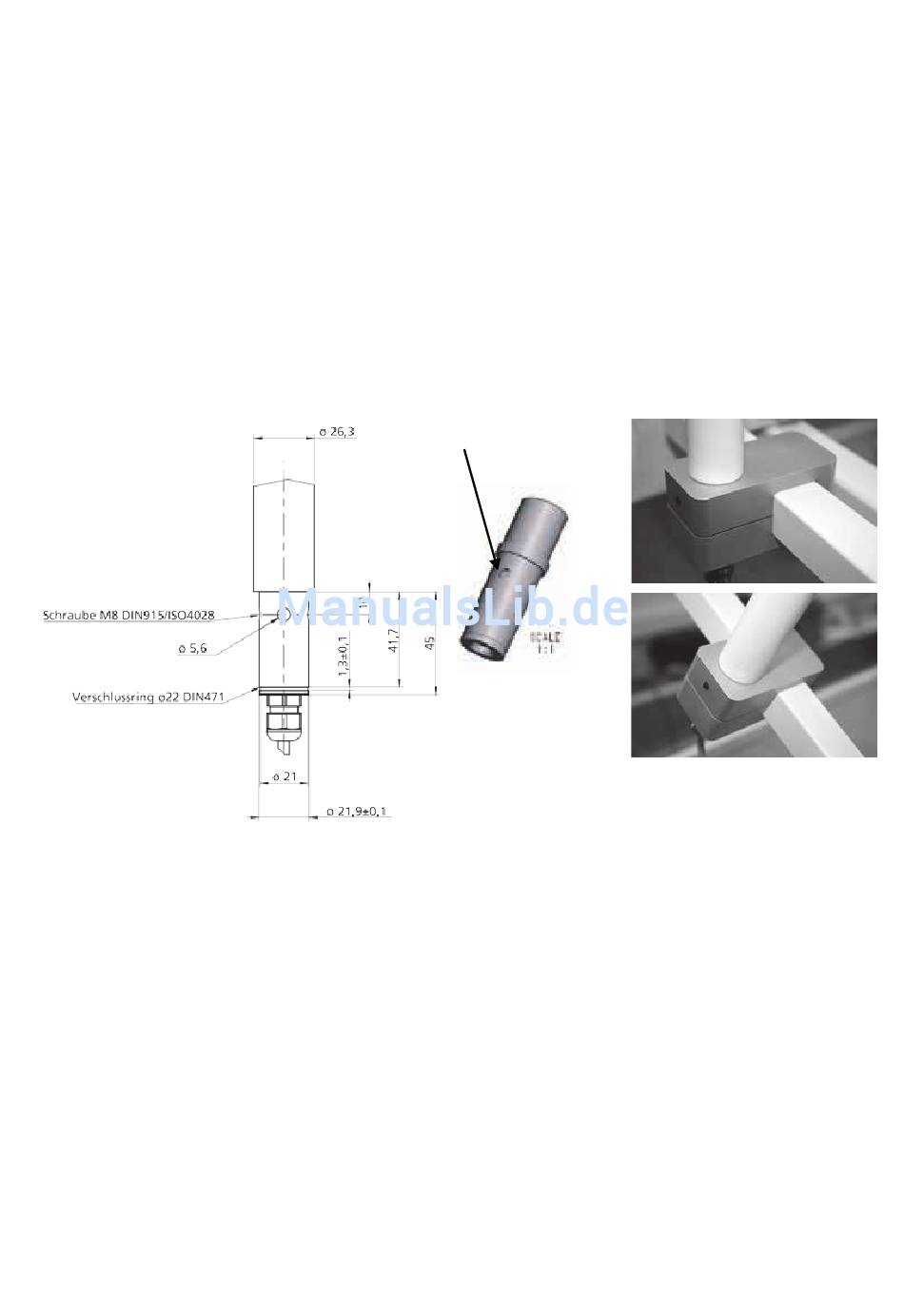

Illustration Abmessungen:
Mögliches Design für Beschlag
spitze Schraube
Das FPP muss so montiert werden, dass es gegen Verdrehung sicher ist. Zu diesem Zweck ist das Ende des Arms
für den Beschlag mit vier Bohrungen versehen - eine der vier Bohrungen muss über den Beschlag mit einem
Gewindestift mit Schlitz und Spitze (spitze Schraube) gesichert werden.
Andernfalls kann es während der Bedienung wegrutschen.
