Martin VDO Face 5 Bedienungsanleitung Seite 20

3. Siehe Bild 11. Schieben Sie die Riegel D des Headers nach außen, weg von der zentralen Hebeöse E.
4. Führen Sie beide vertikalen Verbinder A des ersten Panels der Reihe durch die Riegel D des Headers.
5. Siehe Bild 12. Halten Sie das Panel fest und schieben Sie beide Riegel D des Headers nach innen, zur
Hebeöse E hin. Die Riegel müssen in die Nut der vertikalen Verbinder A eingreifen. Die Sicherungen F
der Riegel müssen hörbar einrasten. Die Riegel dürfen sich nicht mehr öffnen lassen. Prüfen Sie den
sicheren Sitz der vertikalen Verbinder des Panels in den Riegeln.
6. Siehe Bild 13. Drehen Sie beide Hebel
B der vertikalen Verbinder A in die
Position Locked (verriegelt, G).
20
F
D

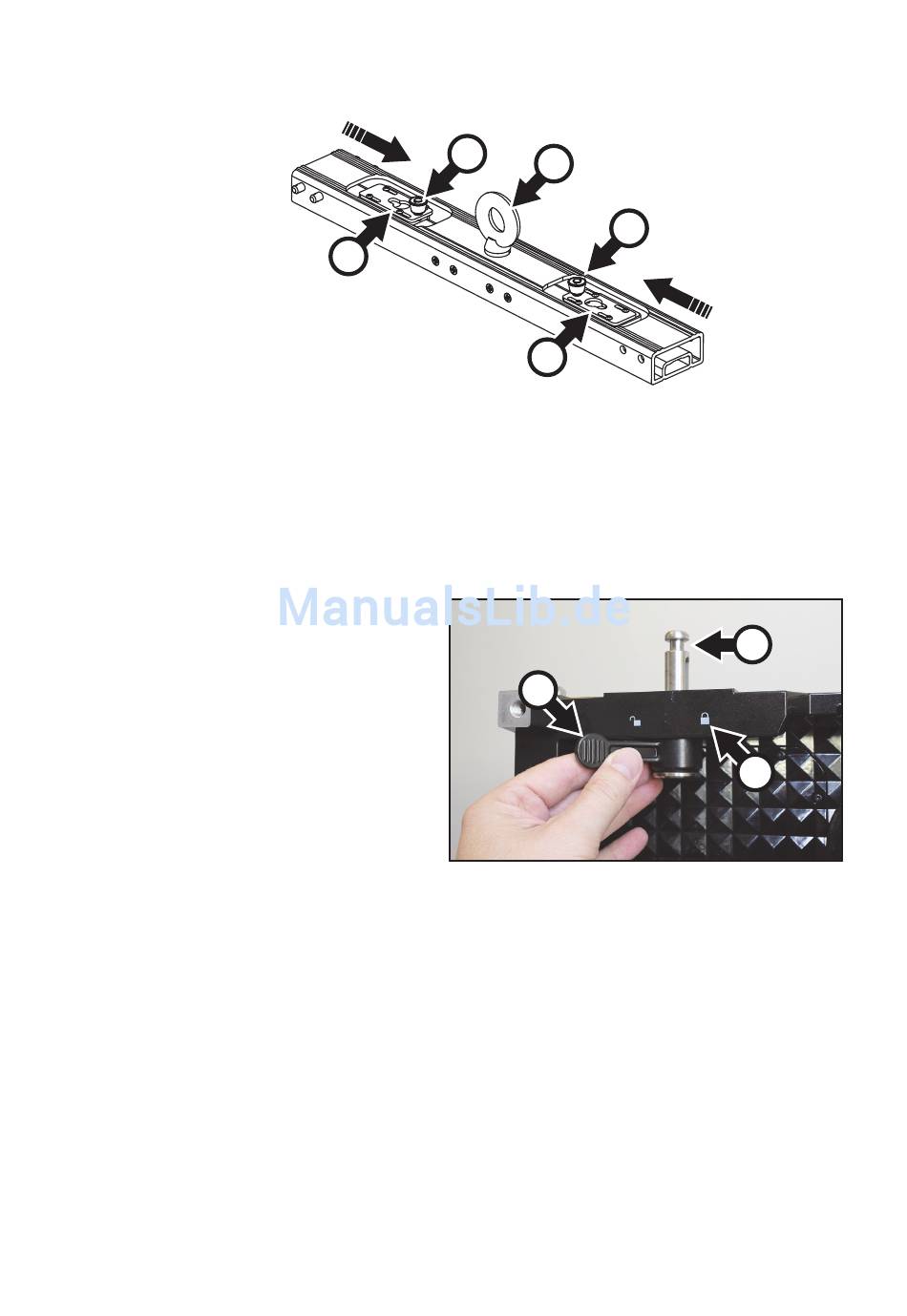

Bild 12: Schließen der Riegel, Single Header
Bild 13: Verriegeln der vertikalen Verbinder
VDO Face 5™ Bedienungsanleitung
E
F
D
B
A
G
