2. Mehrere Reihen
In Anlagen, die aus mehreren, seitlich nebeneinander montierten Reihen bestehen, und deren Panels
waagrecht mit den integrierten seitlichen Anschlüssen miteinander verbunden sind, und deren Reihen aus
mehr als zehn (10) vertikal verbundenen Panels bestehen, müssen die Panels oberhalb des zehnten Panels
jeder Reihe jederzeit an allen vier Ecken mit Eckverbindern verbunden werden. Siehe auch Bild 8 auf Seite
16 und Bild 9 auf Seite 18.
3. Reihen, die stabilisiert werden müssen
Wenn Reihen wegen Bewegungsfahrten, Vibration der tragenden Struktur oder Windlast stark belastet
werden, müssen die Panels jederzeit an allen vier Ecken mit Eckverbindern verbunden werden.
Montage der Eckverbinder:
1. Lesen und beachten Sie die Richtlinien oben. Planen Sie die Verteilung der Eckverbinder in der Anlage
(siehe Bild 6). Sie benötigen an jeder Stelle der Anlage, an der zwei oder mehr Panels neben- oder
übereinander montiert sind, je einen Eckverbinder B und eine Innensechskantschraube M10x15 mit
Unterlegscheibe C. Die Innensechskantschraube muss mindestens die Güte 8.8 aufweisen. Sie
erhalten Eckverbinder und passende Innensechskantschrauben bei Ihrem Martin™ Händler.
2. Verbinden Sie die Panels mit den integrierten seitlichen Anschlüssen. Montieren Sie unmittelbar danach
einen Eckverbinder B mit den Innensechskantschrauben mit Unterlegscheiben an den Panels A (siehe
Bild 6). Verbinden Sie alle anstoßenden Ecken mit dem Eckverbinder. Montieren Sie den Eckverbinder
unmittelbar nach der Montage der Panels, um eine mechanische Überlastung gemäß der Hinweise
weiter oben auszuschließen (siehe Abschnitte 1. Einzelne Reihen und 2. Mehrere Reihen oben).
Überziehen Sie die Schrauben nicht.
3. Entfernen Sie einen Eckverbinder während des Abbaus einer Anlage erst, wenn die verbundenen
Panels entfernt werden, um eine mechanische Überlastung der Panels auszuschließen.

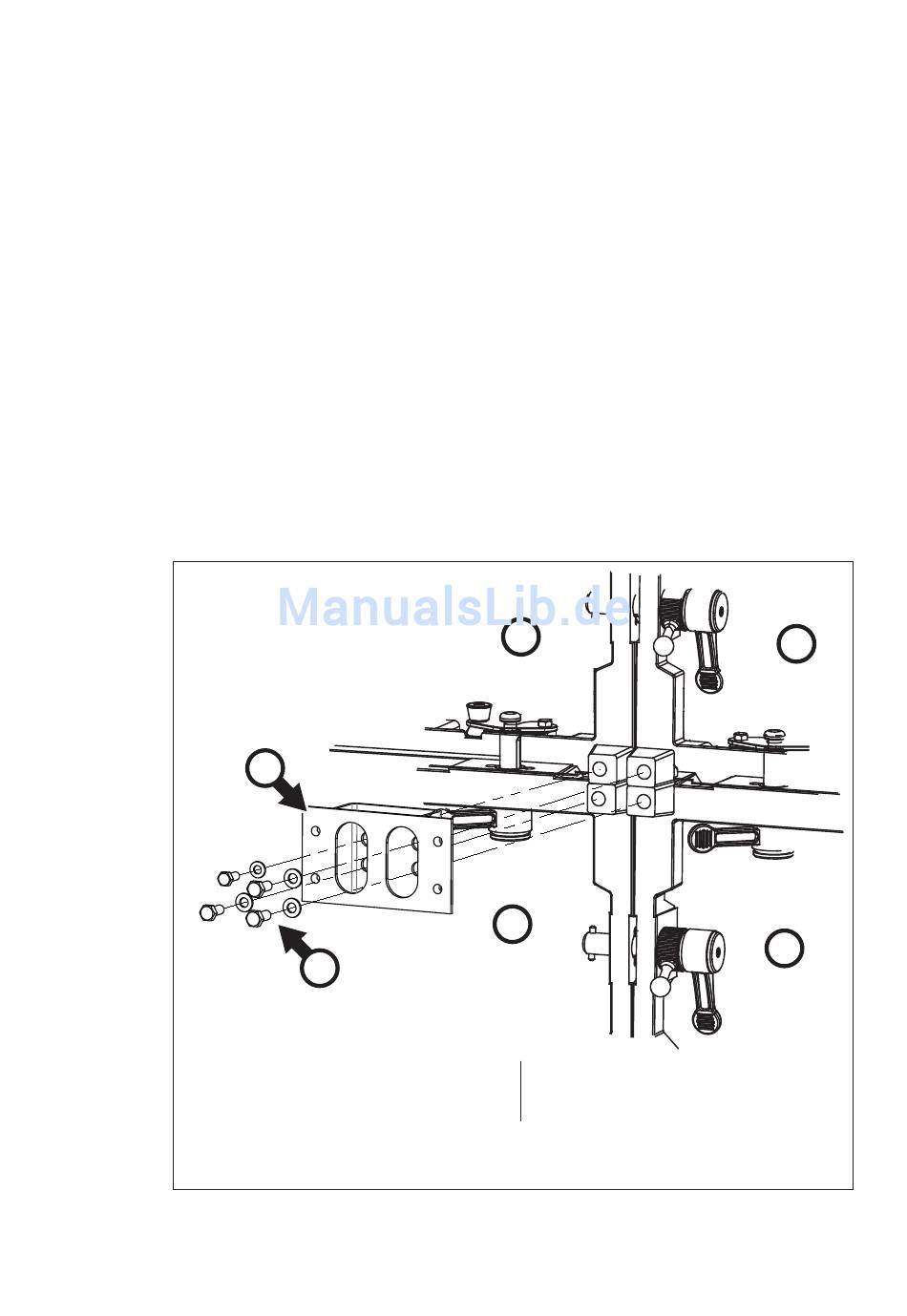

A - VDO Face 5 Panel
B - Eckverbinder
12
B
C
Bild 6: VDO Face™ Eckverbinder
VDO Face 5™ Bedienungsanleitung
A
A
C - Verbindungsschrauben des
Eckverbinders (eine M10x15
Innensechskantschraube mit
Unterlegscheibe pro Panel
A
A
