Befestigen eines Panels

Verbinden Sie jedes Panel direkt nach der Verbindung mit dem darüber liegenden Panel mit waagrecht
angrenzenden Panels. Folgen Sie den Anweisungen im Abschnitt "Seitliche Verbindung der Panels" auf
Seite 21.
Vertikale Verbindung eines VDO Face 5™ Panels:
1. Befestigen Sie den Header, wie im Abschnitt "VDO Face Headers" auf Seite 10 beschrieben.
A
A
A
C
B
B
B

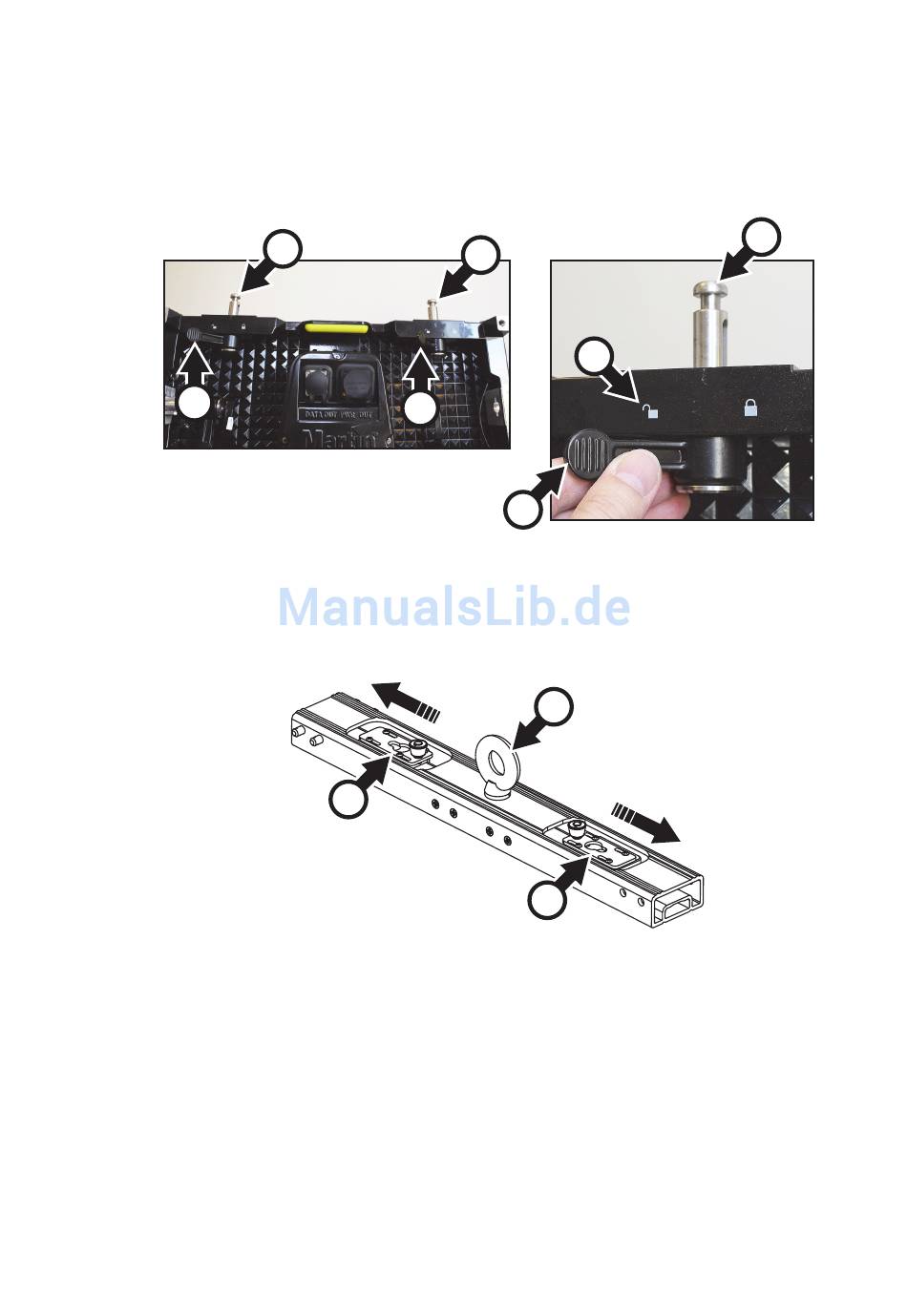

Bild 10: Integrierte, vertikale Verbinder
2. Siehe Bild 10. Schieben Sie beide vertikalen Verbinder A des ersten Panels der Reihe ganz nach oben.
Drehen Sie beide Hebel B in die Position Unlocked (gelöst, C).
E
D
D
Bild 11: Öffnen der Riegel, Single Header
Montage 19
