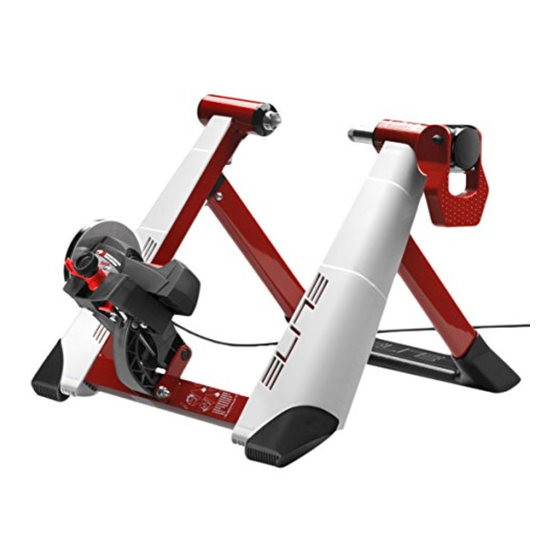

Molte grazie per aver acquistato un
rullo d'allenamento Elite
Verificare la presenza di tutti i componenti
seguenti:
N°1 unità di resistenza
N°1 sacchetto accessori:
1 chiave esagonale
2 viti M6
2 rondelle M6
N°1 Leva comando (Rif. A);
N°1 Cinturino (Rif. B);
N°1 Supporto Manubrio (Rif. C);
N°1 Supporto attacco-manubrio (Rif. D);
N°1 Vite (Rif. E);
N°1 Protezione manubrio (Rif. F);
N°1 Gomma Antiscivolo (Rif. G)
INTRODUZIONE
Questo rullo che permette di allenarsi con effica-
cia e semplicità aiutando il miglioramento delle
proprie prestazioni.
Grazie alla leva di comando, sarà possibile sele-
zionare in ogni momento il livello di resistenza e
personalizzare così il proprio allenamento.
La leva comando è un selettore sequenziale che
permette di variare la resistenza in modo sempli-
ce ed intuitivo tra gli 8 livelli selezionabili.
La leva comando è studiata per essere installata
su tutte le tipologie di manubrio delle biciclette,
inoltre, grazie ai due adattatori presenti, può
essere montata sia sul manubrio che sull'attacco
manubrio.
IMPORTANTE
danneggia irreparabilmente rullino e pneumatico
quando in uso
toccare il volano
MONTAGGIO UNITÀ
alle istruzioni presenti nel manuale del telaio.
INSTALLAZIONE LEVA COMANDO
La leva comando (Rif. A) può essere montata sia
sul manubrio che sull'attacco manubrio.
manubrio (Rif. C) alla leva comando (Rif. A) (Fig.
1) e fissare lo stesso supporto alla leva tramite la
vite (Rif. E) (Fig. 2 e Fig. 3).
!!ATTENZIONE!!
Per manubri con nastro, applicare la protezione
manubrio (Rif. F) al supporto manubrio (Rif. C);
prima del montaggio della leva comando (Rif. A)
al manubrio (Fig. 4).
(Fig. 5 e Fig. 6).
Per manubri senza nastro, applicare la gomma
antiscivolo (Rif. G) al cinturino (Rif. B) (Fig. 7); far
passare il cinturino (Rif. B) nel foro del supporto
manubrio (Rif. C) (Fig .8), ed infilare nel lembo del
cinturino (Rif. B) all'interno dell'intaglio ricavato
sulla gomma antiscivolo (Rif. G) (Fig. 9).
e fissare tramite la manopola di serraggio (Fig.10
e Fig. 11).
supporto attacco manubrio (Rif. D) alla leva
comando (Rif. A) (Fig. 12) tramite la vite (Rif. E)
(Fig. 13 e Fig. 14).
!!ATTENZIONE!!
Applicare la gomma antiscivolo (Rif. G) al cinturi-
no (Rif.B) (Fig.7); far passare il cinturino (Rif. B)
IT
Ø 30 mm.
