2. Verbinden Sie die Kabel mit der Live! Drive IR wie in Abbildung 1-4 gezeigt.
Live! Drive IR
Orangefarbenes
Kabel
Anschluss
für weitere
Upgrades
Rotes Kabel
Flaches
hellgraues Kabel
(Optische)
Digitale E/A-
Karte

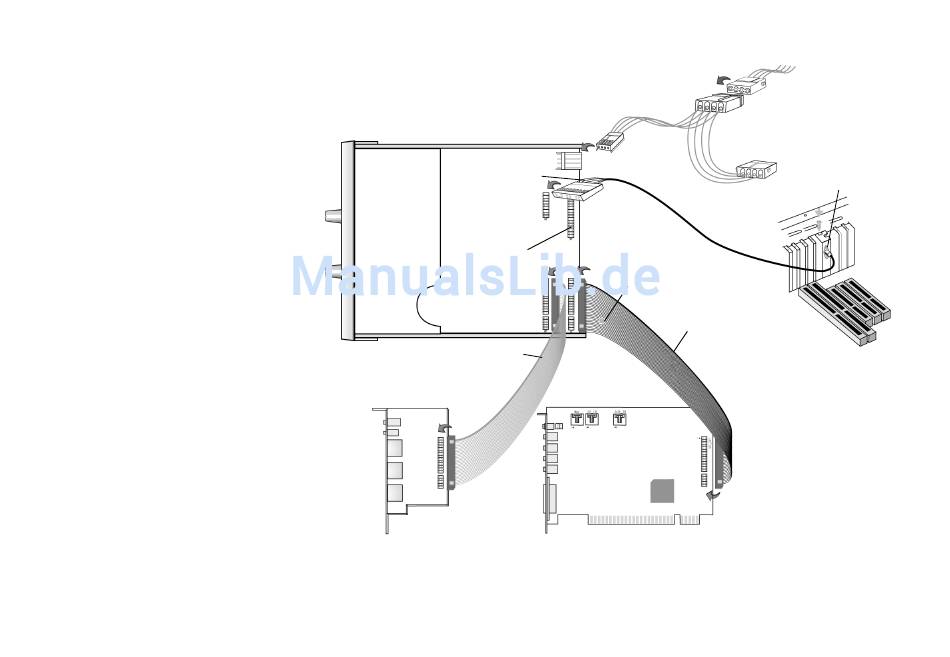

Abbildung 1-4: Verbinden der Kabel mit der Live! Drive IR
3. Schieben Sie die Live! Drive IR in den freien 5¼" Laufwerksschacht und befestigen Sie
die Karte mit den beiliegenden Schrauben.
Stromverteilerkabel
Digital
J3
DIN-Kabel
J1
J2
Schwarzer Kreis auf
der Unterseite des
Kabels
Rotes Kabel
Flaches dunkelgraues
Kabel
Sound Blaster Live! Platinum 5.1-Karte.
Installation von Sound Blaster Live! Platinum 5.1 1-9
An die
Stromversorgungsei
nheitdes Systems
Digital DIN-
Metallhalterung
