Wird eine bestimmte Quelle für
den Eingang (z. B. Line-In-2)
sowohl von der Live! Drive IR als
auch von der digitalen E/A-Karte
unterstützt, wird nur der Eingang
auf der Live! Drive IR aktiviert.
Allerdings wird bei der Benutzung
des Mikrofons über den Line-In-2/
Mic-In-2-Eingang auf der Live!
Drive IR auch der Line-In-2-
Eingang auf der digitalen E/A-
Karte deaktiviert.
Ihren PC-Kopfhörer und Ihr
Mikrofon können Sie mit Hilfe
des mitgelieferten Adapters (¼"
für 3.5mm) an die Live! Drive IR
anschließen.
Es wird empfohlen, den
Verstärkungsregler für die Mic-In-
2-Buchse ganz herunterzudrehen,
bevor Sie ein Mikrofon
anschließen.
Die Vorderseite Ihrer Live! Drive IR verfügt über folgende Buchsen, Anschlüsse und Steuerungen.
Optische SPDIF-In/Out-Anschlüsse
Für die Verbindung mit digitalen
Audiogeräten, wie DAT- und Minidisc-
Recorder mittels optischer Ein-/Ausgabe.
RCA SPDIF-In/Out-
Buchsen
Für die Verbindung mit
digitalen Audiogeräten wie
DAT- und Minidisc-
Recorder mittels RCA-
Ein-/Ausgabe.
¼" Kopfhörerbuchsen
Ermöglicht Ihnen den Anschluss von
hochwertigen Kopfhörern. Beim
Anschließen der Kopfhörer wird das
Lautsprechersystem stummgeschaltet.
Kopfhörer-Lautstärkeregler
Regelt die Lautstärke der
Kopfhörer.
¼" Line In 2/Mic In 2-Buchse
Erlaubt den Anschluss eines hochwertigen
dynamischen Mikrofons oder anderer Audio-
Geräte, wie Elektrische Gitarre, DAT- oder
MiniDisc-Player.

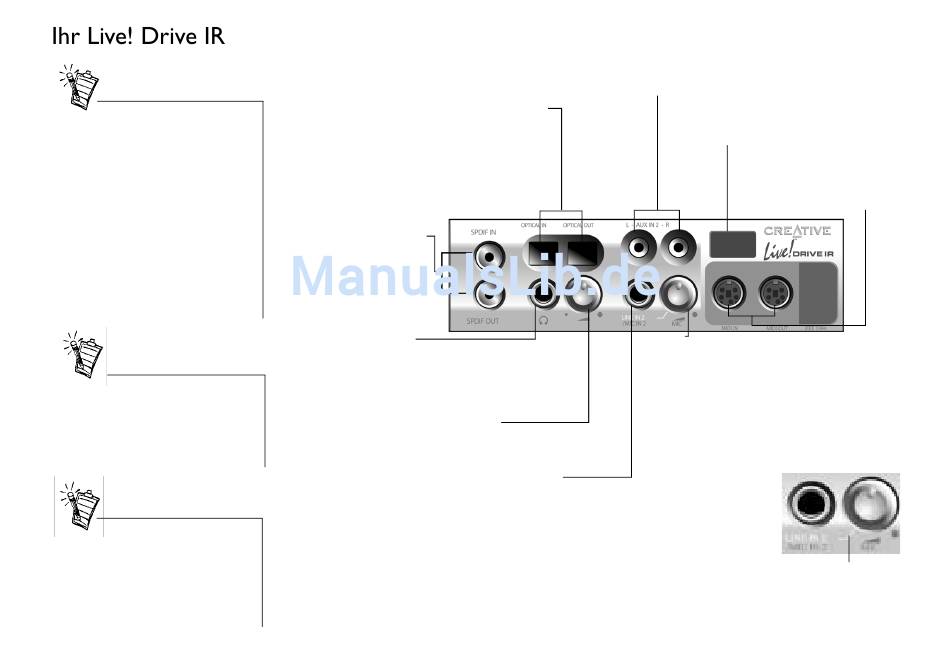

Abbildung 1-2: Buchsen, Anschlüsse und Steuerungen der Live! Drive IR
RCA Auxiliary-In-Buchsen
Stellt über die RCA Auxillary-Ausgänge eine Verbindung zu anderen
Geräten wie Videorecorder, Fernseher und CD-Player her.
Infrarot-Empfänger
Erlaubt Ihnen die Bedienung Ihres PCs mit
Hilfe der „RemoteCenter"-Fernbedienung.
Line-In-2/Mic-In-2-Schaltknopf
(Mikrofon-Verstärkungsreglung)
Line In 2 wählen Sie aus, indem Sie den Regler gegen
den Uhrzeigersinn über die Markierung für den „Line-
In-2/Mic-In-2-Modus" so weit hinausdrehen, bis ein
„Klicken" zu hören ist. Sie können auf „Mic-In 2"
zurückschalten, indem Sie den Regler im
Uhrzeigersinn über die Markierung hinausdrehen, bis
ein „Klicken" zu hören ist. Die Mikrofon-Verstärkung
steuern Sie, indem Sie den Regler noch weiter im
Uhrzeigersinn drehen.
Markierung für den „Line-In-2/Mic-In-
2-Modus"
Installation von Sound Blaster Live! Platinum 5.1 1-3
MIDI-In/Out-Anschlüsse
Stellt mit Hilfe des Mini DIN-zu-
Standard-DIN-Adapters
(mitgeliefert) eine Verbindung zu
MIDI-Geräten her.
