Creative Sound Blaster Live ! Platinum 5.1 Benutzerhandbuch Seite 17

Eine Buchse besitzt im Gegensatz
zum normalen Stecker nur einen
Anschluss. Einige der hier
genannten Stecker stehen
möglicherweise auf Ihrer Karte
nicht zur Verfügung. Weitere
Informationen über die
Anschlusszuordnung der Stecker
finden Sie unter „Hardware-
Information" im Online-
Benutzerhandbuch.
Line-Out- und Rear-Out-Buchsen
können gleichzeitig verwendet
werden, um 4.1-Kanal-
Lautsprechersysteme zu
betreiben. Zusätzlich kann die
Analog/Digital Out-Buchse zum
Betreiben des Zentralen
Lautsprechers und des Subwoofer
(LFE) bei 5.1-Kanal-
Lautsprechersystemen verwendet
werden.
1-2 Installation von Sound Blaster Live! Platinum 5.1
Die Audio Karte verfügt über folgende Buchsen und Anschlüsse für die Verbindung mit anderen
Geräten:
CD-Audio-Anschluss
Für den Anschluss an den analogen Audioausgang
eines CD-ROM- oder DVD-Laufwerks mit Hilfe
eines CD-Audio Kabels.
Anrufbeantworter-Anschluss
Für Mono-Verbindung mit einem
Standard-Voice-Modem, überträgt
Mikrofonsignale an das Modem.
Analog/Digital-Out-Buchse
6-Kanal- oder komprimierter AC-3
SPDIF-Ausgabe für die Verbindung zu
externen digitalen Geräten oder digitalen
Lautsprechersystemen.
Unterstützt ebenfalls analoge Zentral-
und Subwoofer-Kanäle für Verbindung zu
analogen 5.1-Lautsprechersystemen.
Line-In-Buchse
Für Verbindung zu einem externen
Gerät
(z. B. Kassettendeck, DAT- oder
MiniD isc- Player ).
Micro-In-Buchse
Für den Anschluss eines externen
Mikrofons für Spracheingabe.
Line-Out-Buchse
Für den Anschluss von Aktivboxen
oder eines externen Verstärkers für
Audio-Ausgang. Unterstützt ebenfalls
Kopfhörer.
Rear-Out-Buchse
Für den Anschluss von Aktivboxen
oder eines externen Verstärkers für
Audio-Ausgang.

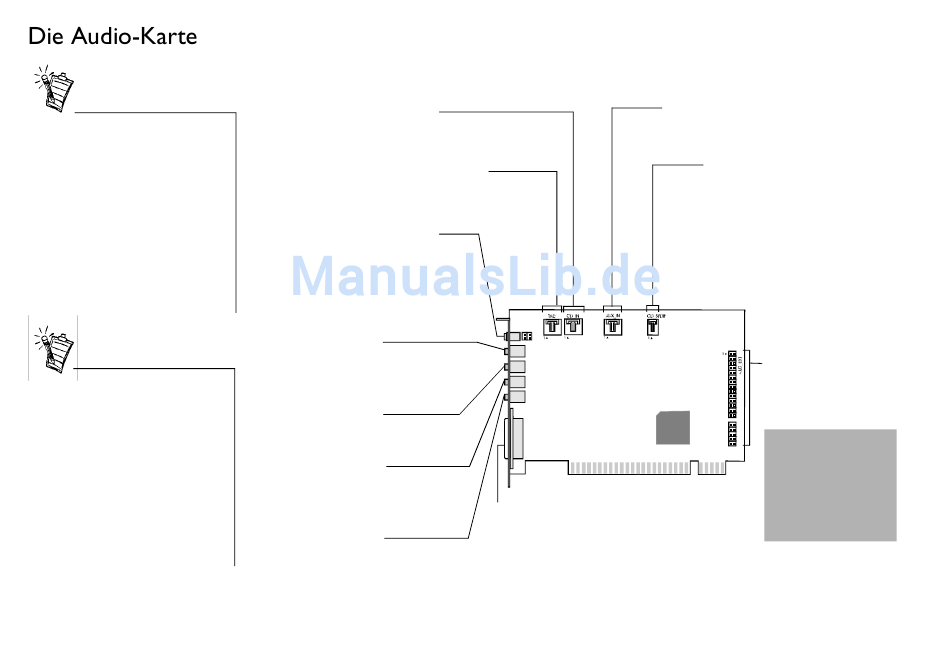

Abbildung 1-1: Buchsen und Anschlüsse der Sound Blaster Live! Platinum 5.1-Karte.
Joystick-/MIDI-Anschluss
Für den Anschluss eines Joysticks oder eines
MIDI-Geräts. Über ein optionales MIDI-Kit
können der Joystick und das MIDI-Gerät
gleichzeitig angeschlossen werden.
AUX-Anschluss
Für die Verbindung mit internen Audio-
Quellen, wie z. B. TV Tuner-, MPEG- oder
.
ähnlichen Karten
CD-SPDIF-Anschluss
Für die Verbindung mit dem
SPDIF-Ausgabe (Digital Audio)
(falls verfügbar) eines CD-ROM-
.
oder DVD-ROM-Laufwerks
Audio-
Erweiterungsanschluss
(Digital I/O)
Für Verbindung zur
digitalen E/A-Karte oder zu
einem Live! Drive IR.
Warnung: Dies ist
keine IDE-
Schnittstelle.
Erstellen Sie keine
Verbindung zu Ihren
IDE-Geräten.
