H Gegenmaßnahmen gegen Oberwellen
Bedingt durch die fortwährend Entwicklung der Elektronik nahm das durch Oberwellen verur-
sachte Problem industrieller Maschinen zu.
Normen liefern Richtlinien für die Unterdrückung der Oberwellen elektrischer Haushaltsgeräte
und elektrischer Anlagen. Mehr und mehr Aufmerksamkeit wird der Unterdrückung dieser
Oberwellen gewidmet.
Beachten Sie die folgenden Informationen bezüglich der Definition der Oberwellen (d.h. Ober-
wellenströme mit Spannungen) und Gegenmaßnahmen gegen die Generierung von Oberwel-
len durch den Frequenzumrichter.
D Oberwellen
Definition
22

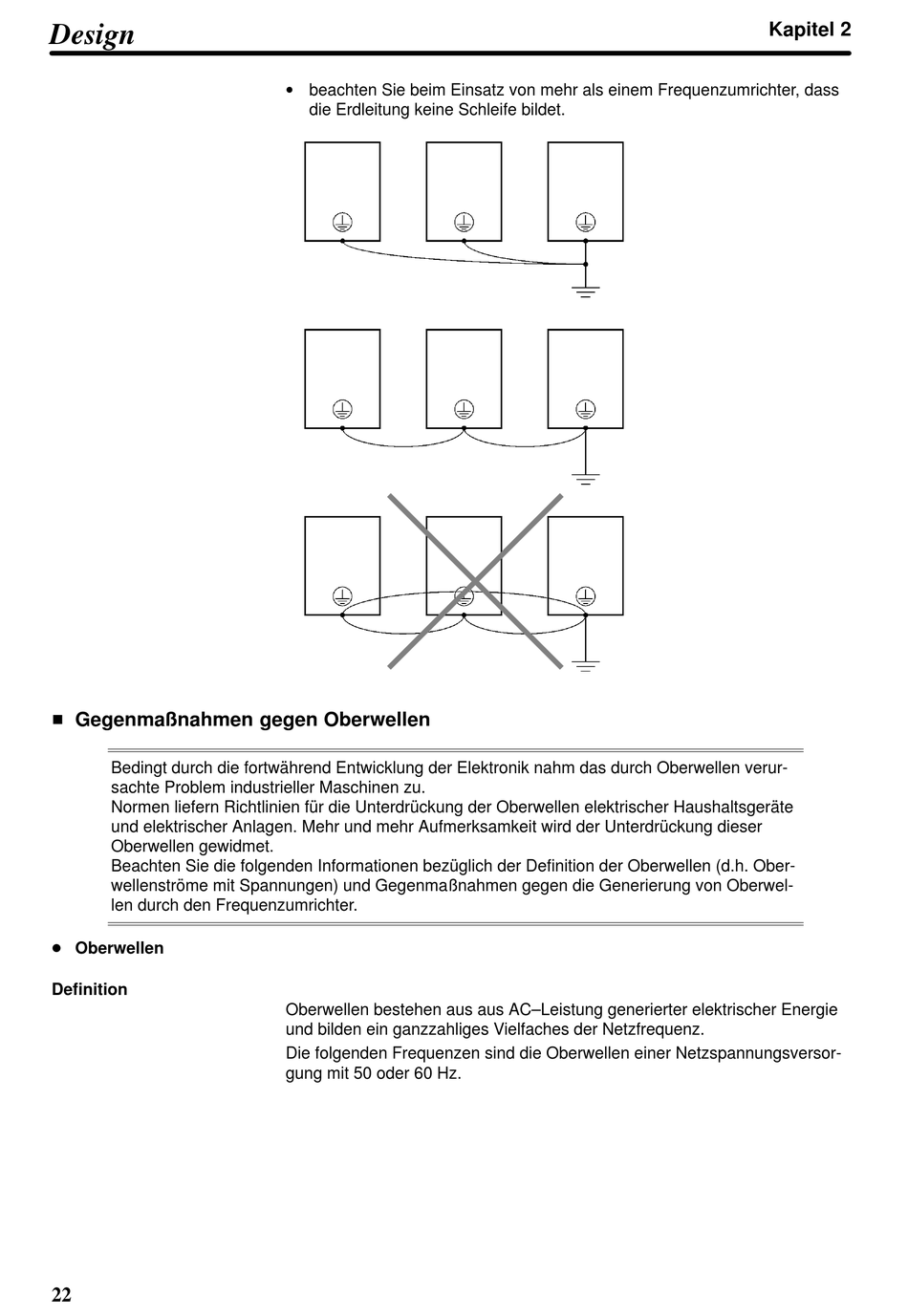

beachten Sie beim Einsatz von mehr als einem Frequenzumrichter, dass
die Erdleitung keine Schleife bildet.
Oberwellen bestehen aus aus AC–Leistung generierter elektrischer Energie
und bilden ein ganzzahliges Vielfaches der Netzfrequenz.
Die folgenden Frequenzen sind die Oberwellen einer Netzspannungsversor-
gung mit 50 oder 60 Hz.
Kapitel 2
