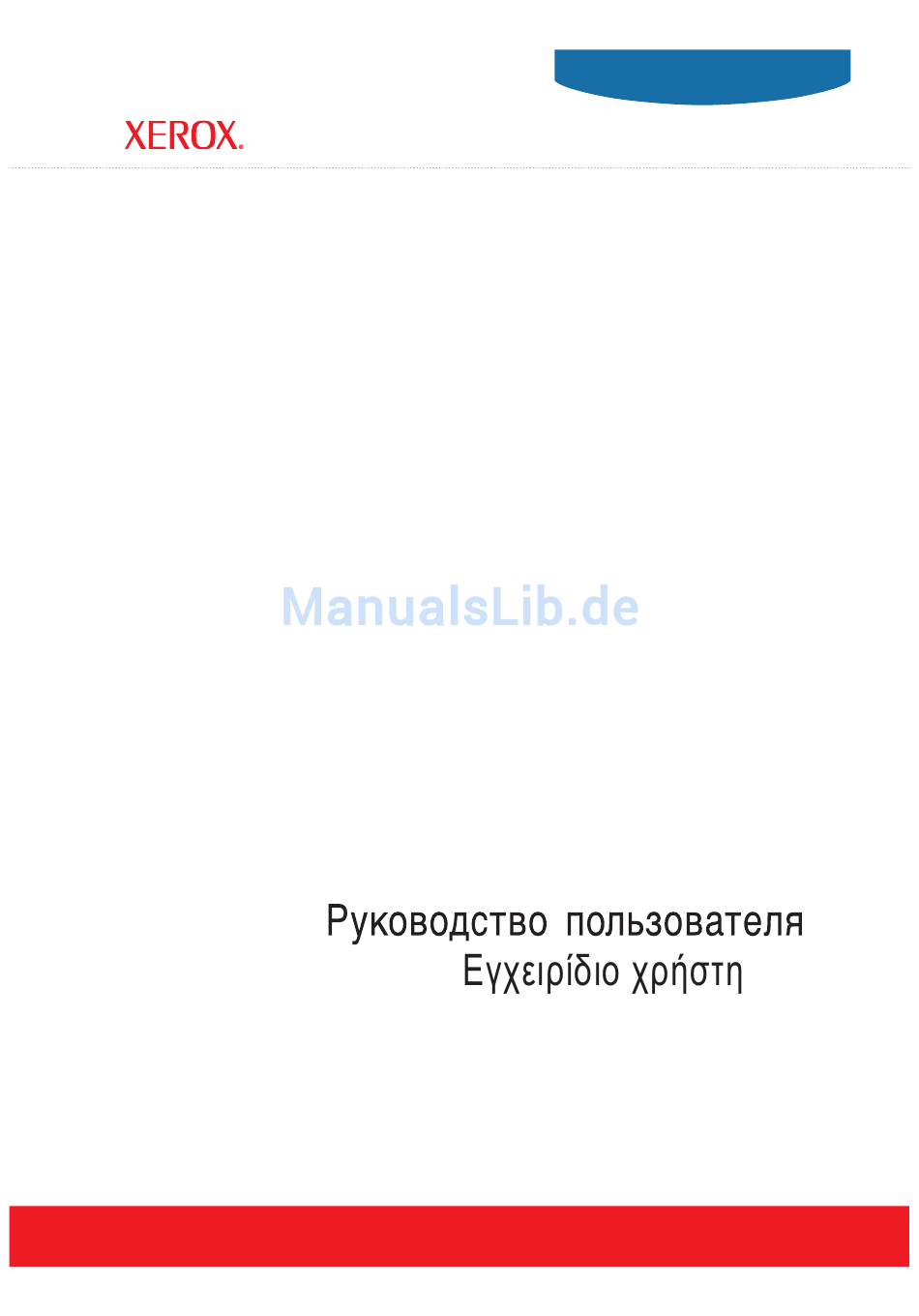

Seite 1 ® Phaser 4510 laser printer User Guide Guide d’utilisation Guida dell'utente Benutzerhandbuch Guía del usuario Guia do Usuário Gebruikershandleiding Användarhandbok Betjeningsvejledning www.xerox.com/support...
Seite 2 Copyright © 2007 Xerox Corporation. Alle Rechte vorbehalten. Rechte für unveröffentlichte Werke vorbehalten unter den Urheberrechtsgesetzen der USA. Der Inhalt dieser Publikation darf ohne Genehmigung der Xerox Corporation in keinerlei Form reproduziert werden. Der Urheberrechtsschutz umfasst alle Formen von urheberrechtlich schützbaren Materialien und Informationen, die derzeit gesetzlich vorgesehen sind oder im Folgenden gewährt werden.
Seite 3: Inhaltsverzeichnis
Xerox Support-Zentrum ........
Seite 4 Inhalt Grundlegende Informationen zum Drucken Überblick über grundlegende Schritte......... . 3-2 Unterstützte Papier- und Mediensorten .
Seite 5 Inhalt Lösungen für Probleme mit der Druckqualität ........4-3 Helle Drucke .
Seite 6 Inhalt Hilfe ..............6-24 Bedienfeldmeldungen .
Seite 7: Druckerfunktionen
Druckerfunktionen Die Themen in diesem Kapitel: ■ Druckerkomponenten auf Seite 1-2 ■ Druckerkonfigurationen auf Seite 1-4 ■ Bedienfeld auf Seite 1-7 ■ Weitere Informationen auf Seite 1-10 Laserdrucker Phaser® 4510...
Seite 8: Druckerkomponenten

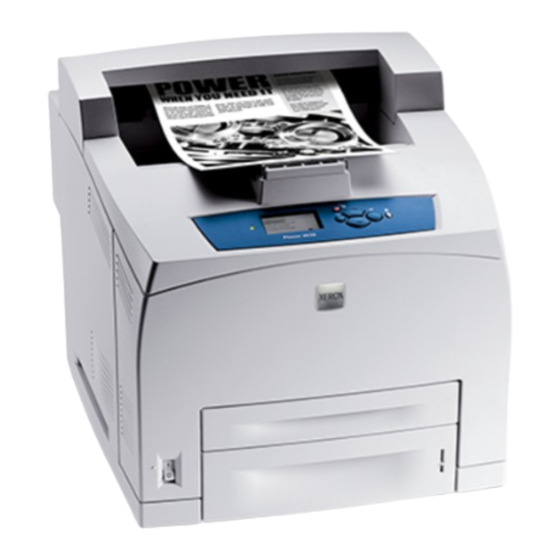

Druckerkomponenten Druckerkomponenten Die Themen in diesem Abschnitt: ■ Ansicht von vorn und rechts auf Seite 1-2 ■ Ansicht von hinten und links auf Seite 1-3 ■ Innere Bauteile auf Seite 1-3 Ansicht von vorn und rechts 4510-066 Papierstopp Bedienfeld Fach 1 Netzschalter Fach 2 Optionales Fach 3...
Seite 9: Ansicht Von Hinten Und Links
Druckerkomponenten Ansicht von hinten und links 4510-067 Ethernet 10/100 Base-Tx-Anschluss Konfigurationskarte USB-Anschluss Anschluss für Parallelkabel Netzanschluss Optionale Duplexeinheit Hintere Abdeckung Hintere Abdeckung des Staplers (Stapler ist optional) Staplerverlängerung Innere Bauteile 4510-094 Druckkartusche Transferrolle Fixiereinheit Laserdrucker Phaser® 4510...
Seite 10: Druckerkonfigurationen
■ Erweiterungen auf Seite 1-6 Standardfunktionen Der Laserdrucker Xerox Phaser 4510 zeichnet sich durch Vielseitigkeit für seine Benutzer aus. Folgende Funktionen sind Standard: ■ Druckqualitätsmodi True 1200 x 1200 sowie 600 x 600 dpi, 43 S./min A4 und 45 S./min Letter ■...
Seite 11: Konfigurationen
Druckerkonfigurationen Konfigurationen Der Drucker Phaser 4510 ist in vier Standardkonfigurationen lieferbar. Funktion Druckerkonfigurationen 4510B 4510N 4510DT 4510DX Maximale Auflösung True True True True 1200 x 1200 1200 x 1200 1200 x 1200 1200 x 1200 Maximale Geschwindigkeit 43 S./min A4/45 S./min Letter (alle Konfigurationen)
Seite 12: Optionen
■ Speicherkarten mit 128 MB und 256 MB (insgesamt maximal 512 MB über zwei Steckplätze installierbar) 20-MB-Flash-Speicher ■ Optionale Komponenten für Ihren Laserdrucker Phaser 4510 können Sie von Ihrem Händler vor Ort oder online über www.xerox.com/office/4510supplies beziehen. Erweiterungen Das Erweiterungs-Kit für die Phaser-Konfigurationen 4510B bis 4510N können Sie von Ihrem Händler vor Ort oder online über...
Seite 13: Bedienfeld
Bedienfeld Bedienfeld Die Themen in diesem Abschnitt: ■ Bedienfeldfunktionen auf Seite 1-7 ■ Bedienfeldlayout auf Seite 1-8 ■ Menüübersicht auf Seite 1-8 ■ Informationsseiten auf Seite 1-9 ■ Beispielseiten auf Seite 1-9 Bedienfeldfunktionen Das Bedienfeld: ■ Anzeige des Druckerbetriebsstatus (z. B. , von Druckerfehlern und Druckt, Druckbereit) -warnungen.
Seite 14: Bedienfeldlayout
Bedienfeld Bedienfeldlayout P h a s e r 4 5 1 0 4510-068 Status-LED-Anzeige: Taste Pfeil nach oben Grün: Der Drucker ist bereit. Zum Aufwärtsnavigieren in den Menüs. Gelb: Warnzustand, der Druckvorgang wird Taste Hilfe (?) fortgesetzt. Zur Anzeige von Hilfeinformationen über den Rot: Startabfolge oder Fehler.
Seite 15: Informationsseiten
Informationen Wählen Sie aus und drücken Sie dann die Taste OK. Beispielseiten Wählen Sie gewünschte Beispielseite aus und drücken Sie dann die Taste OK, um die Seite zu drucken. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support Laserdrucker Phaser® 4510...
Seite 16: Weitere Informationen
Weitere Informationen Weitere Informationen Die Themen in diesem Abschnitt: ■ Informationsquellen auf Seite 1-10 ■ Xerox Support-Zentrum auf Seite 1-11 Informationen zu Ihrem Drucker und seinen Funktionen stehen über die folgenden Informationsquellen zur Verfügung: Informationsquellen Informationsquelle Installationsanleitung* Im Lieferumfang des Druckers Kurzübersicht*...
Seite 17: Xerox Support-Zentrum
Es steht für Drucker, die an einen Rechner mit Windows 2000 und höher oder mit Mac OS X, Version 10.2 und höher angeschlossen sind, zur Verfügung. Das Xerox Support-Zentrum kann unter Windows über den Desktop bzw. unter Mac OS X über das Dock aufgerufen werden. Es dient als zentrale Stelle für den Zugriff auf die folgenden Informationen: ■...
Seite 18: Netzwerk
■ Verbindungsmethode wählen auf Seite 2-3 ■ Netzwerkadresse konfigurieren auf Seite 2-5 ■ Druckertreiberinstallation auf Seite 2-10 Dieses Kapitel enthält grundlegende Informationen zur Einrichtung und zum Anschluss Ihres Druckers. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support Laserdrucker Phaser® 4510...
Seite 19: Übersicht Über Die Einrichtung Und Konfiguration Des Druckers Im Netzwerk
Treiberinstallation finden Sie in diesem Kapitel im Abschnitt für das verwendete Betriebssystem. Hinweis: Falls die Software and Documentation CD-ROM (CD-ROM mit Software und Dokumentation) nicht verfügbar ist, können Sie den neuesten Treiber unter www.xerox.com/drivers herunterladen. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support...
Seite 20: Verbindungsmethode Wählen
Verbindungsmethode wählen Verbindungsmethode wählen Schließen Sie den Drucker über Ethernet, USB oder Parallelanschluss an. USB- und Parallelanschluss stellen direkte Verbindungen dar und erlauben keine Einbindung des Druckers in ein Netzwerk. Wenn Sie den Drucker in ein Netzwerk einbinden möchten, müssen Sie die Ethernet-Schnittstelle verwenden.
Seite 21: Usb-Anschluss
Verbindungsmethode wählen USB-Anschluss Soll lediglich eine Verbindung zu einem einzelnen Computer hergestellt werden, liefert ein USB-Anschluss hohe Übertragungsraten. Allerdings ist eine USB-Verbindung langsamer als eine Ethernet-Verbindung. Für die Verwendung von USB muss Windows 2000, XP, Server 2003 oder eine neuere Version installiert sein. Unter Macintosh ist mindestens Mac OS X, Version 10.2 erforderlich.
Seite 22: Netzwerkadresse Konfigurieren
Netzwerk, der für die Verwendung von DHCP konfiguriert ist. Ein DHCP-Server ist in die meisten Kabel- und DSL-Router integriert. Wenn Sie einen Kabel- oder DSL-Router verwenden, finden Sie weitere Informationen zur IP-Adressierung in der Router- Dokumentation. Siehe auch: Online-Support-Assistent unter www.xerox.com/office/4510support Laserdrucker Phaser® 4510...
Seite 23: Ip-Adresse Des Druckers Automatisch Festlegen
Documentation CD-ROM (CD-ROM mit Software und Dokumentation), um die IP-Adresse zu ermitteln oder zuzuweisen. Um weitere Anweisungen zu erhalten, legen Sie die Software and Documentation CD-ROM (CD-ROM mit Software und Dokumentation) in das CD-ROM- Laufwerk des Computers ein. Folgen Sie nach dem Start des Xerox-Installationsprogramms den angezeigten Installationsanweisungen. Hinweis: Damit das automatische Installationsprogramm richtig ausgeführt werden kann,...
Seite 24 Netzwerkadresse konfigurieren Mit CentreWare IS So aktivieren oder deaktivieren Sie das DHCP-Protokoll: Starten Sie Ihren Webbrowser. Geben Sie die IP-Adresse des Druckers in das Feld Adresse des Browsers ein (http://xxx.xxx.xxx.xxx). Wählen Sie Eigenschaften aus. Wählen Sie im linken Fensterbereich den Ordner Protokolle (Datenübertragung) aus. Wählen Sie TCP/IP aus.
Seite 25: Ip-Adresse Des Druckers Manuell Festlegen
Netzwerkadresse konfigurieren IP-Adresse des Druckers manuell festlegen Hinweis: Überprüfen Sie, ob Ihrem Computer eine gültige IP-Adresse für das Netzwerk zugewiesen wurde. Wenden Sie sich gegebenenfalls an den Netzwerkadministrator. Wenn Sie ein Netzwerk ohne DHCP-Server verwenden oder in einer Umgebung arbeiten, in der die IP-Adressen der Drucker vom Netzwerkadministrator zugewiesen werden, können Sie diese Methode verwenden, um die IP-Adresse manuell festzulegen.
Seite 26 Wählen Sie TCP/IP aus. Geben Sie die Einstellungen ein oder ändern Sie sie und klicken Sie anschließend am unteren Seitenrand auf Änderungen speichern. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support System Administrator Guide (Systemhandbuch) unter www.xerox.com/office/4510support Laserdrucker Phaser® 4510...
Seite 27: Druckertreiberinstallation
CD-ROM und Dieser Treiber ermöglicht das Drucken unter und höher) Mac OS X (Version 10.2 und höher). UNIX-Treiber Nur Web Dieser Treiber ermöglicht das Drucken unter UNIX. * Aktuelle Druckertreiber finden Sie im Internet unter www.xerox.com/drivers. Laserdrucker Phaser® 4510 2-10...
Seite 28: Windows 2000 Und Höher
Wählen Sie die gewünschte Installationsmethode und befolgen Sie dann die Anweisungen auf dem Bildschirm. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support Online-Support-Assistent unter www.xerox.com/office/4510support Macintosh OS X, Version 10.2 und höher Richten Sie Ihren Drucker über Bonjour (Rendezvous) ein, erstellen Sie eine USB-Verbindung auf dem Schreibtisch oder verwenden Sie eine LPD/LPR-Verbindung für Mac OS X, Version...
Seite 29 Stellen Sie sicher, dass das erste Dropdown-Menü auf Bonjour (Rendezvous) gesetzt ist. Wählen Sie den Drucker im Fenster aus. Wählen Sie aus der Herstellerliste im unteren Dropdown-Menü Xerox aus. Wählen Sie das gewünschte Druckermodell aus der Liste der verfügbaren Geräte aus.
Seite 30 Mac OS X, Version 10.2: Wählen Sie aus dem Pulldown-Menü TCP/IP-Drucker aus. Geben Sie die IP-Adresse des Druckers im Feld Druckeradresse ein. Wählen Sie aus dem Pulldown-Menü Druckermodell die Option Xerox und danach die entsprechende PPD-Datei aus. Klicken Sie auf die Schaltfläche Hinzufügen. Der Drucker wird der Liste hinzugefügt.
Seite 31 Lesen Sie bei Schritt 6 weiter, wenn nicht die richtige Druckerkonfiguration ausgewählt wurde. Wählen Sie aus der Herstellerliste im Dropdown-Menü Xerox aus. Wählen Sie das Druckermodell aus der Liste der verfügbaren Drucker aus. Klicken Sie auf die Schaltfläche Hinzufügen. Der Drucker wird im Drucker- Dienstprogramm als verfügbarer Drucker angezeigt.
Seite 32: Grundlegende Informationen Zum Drucken
Grundlegende Informationen zum Drucken Die Themen in diesem Kapitel: Überblick über grundlegende Schritte auf Seite 3-2 ■ ■ Unterstützte Papier- und Mediensorten auf Seite 3-3 ■ Papier einlegen auf Seite 3-7 ■ Druckoptionen auswählen auf Seite 3-18 ■ Duplexdruck auf Seite 3-22 ■...
Seite 33: Überblick Über Grundlegende Schritte
Überblick über grundlegende Schritte Überblick über grundlegende Schritte Legen Sie Papier in das Fach ein. Stellen Sie die Breiten- und Längsführungen dem Format des eingelegten Papiers entsprechend ein. Bestätigen Sie die Papiersorte und das Papierformat, sobald eine entsprechende Aufforderung auf dem Bedienfeld angezeigt wird, oder nehmen Sie die erforderlichen Änderungen vor.
Seite 34: Unterstützte Papier- Und Mediensorten
Abschnitt, um die beste Druckqualität zu erzielen und Staus zu vermeiden. Um optimale Ergebnisse zu erzielen, sollten Sie Xerox-Druckmedien, die speziell für Ihren Drucker Phaser 4510 ausgelegt sind, verwenden. Diese sind speziell für Ihr Gerät ausgelegt, so dass Dokumente stets in höchster Qualität ausgegeben werden.
Seite 35: Papier, Das Zu Schäden Am Drucker Führen Kann
Umschläge mit Fenstern oder Metallklammern ■ Gepolsterte Umschläge ■ Hochglanz- oder gestrichenes Papier, das nicht für Laserdrucker geeignet ist ■ Perforierte Druckmedien Vorsicht: Verwenden Sie nur Xerox-Transparentfolien. Andere Transparentfolien können u. U. schmelzen und zu Schäden am Drucker führen. Laserdrucker Phaser® 4510...
Seite 36: Richtlinien Zur Papieraufbewahrung
Unterstützte Papier- und Mediensorten Richtlinien zur Papieraufbewahrung Gute Lagerungsbedingungen für Papier und andere Medien tragen zu einer optimalen Druckqualität bei. ■ Lagern Sie Papier an einem dunklen, kühlen und relativ trockenen Ort. Die meisten Papiersorten büßen unter der Einwirkung von UV-Strahlung und sichtbarem Licht an Qualität ein.
Seite 37: Papierformate Und -Gewichte Für Die Fächer
Unterstützte Papier- und Mediensorten Papierformate und -gewichte für die Fächer 1-4 4510-028 4510-089 Fach 1 Fach 2 Fächer 1-4 64–216 g/m (17 lb. für Bondpapier, 80 lb. für Deckblätter) Statement 5,5 x 8,5 Zoll Benutzerdefinierte Formate Fach 1 Executive 7,25 x 10,5 Zoll Breite: 76–216 mm Letter* 8,5 x 11 Zoll...
Seite 38: Papier Einlegen
Papier einlegen Papier einlegen Die Themen in diesem Abschnitt: ■ Hinweise für das Einlegen von Papier auf Seite 3-7 ■ Papier in Fach 1 einlegen auf Seite 3-8 ■ Papier in die Fächer 2, 3 und 4 einlegen auf Seite 3-12 ■...
Seite 39: Papier In Fach 1 Einlegen
Papier einlegen Papier in Fach 1 einlegen So legen Sie Papier oder andere Medien in Fach 1 ein: Ziehen Sie Fach 1 vollständig aus dem Drucker heraus. 4510-069 Wenn Sie Papier mit einem anderen Format einlegen, passen Sie die Breiten- und Längsführungen entsprechend an.
Seite 40 Papier einlegen Verwenden Sie für Papier im Format Legal und US Folio (Legal 13) die Fachverlängerung. Schieben Sie dazu die Entriegelungstasten zurück und ziehen Sie anschließend den vorderen Bereich heraus. Um die normale Fachlänge wiederherzustellen, bewegen Sie die Entriegelungstasten erneut nach außen und schieben dann den vorderen Bereich zurück.
Seite 41 Papier einlegen Beachten Sie bei der Verwendung von vorgedrucktem oder vorgelochtem Papier Folgendes: ■ Legen Sie beim einseitigen Drucken das Papier so ein, dass die zu bedruckende Seite nach oben zeigt und der obere Rand zuerst eingezogen wird. Legen Sie beim Duplexdruck das Papier so ein, dass die erste Seite, die bedruckt ■...
Seite 42 Papier einlegen Schieben Sie das Papierfach bis zum Anschlag in den Drucker. 4510-017 Wenn Sie die aktuelle Fachkonfiguration verwenden möchten, drücken Sie auf dem Bedienfeld die Taste OK. Wenn Sie die Papiersorte bzw. das Format gewechselt haben, gehen Sie folgendermaßen vor: Wählen Sie aus und drücken Sie dann die Taste OK.
Seite 43: Papier In Die Fächer 2, 3 Und 4 Einlegen
Papier einlegen Papier in die Fächer 2, 3 und 4 einlegen Sie können die Fächer 2, 3 und 4 für eine Vielzahl von Medien verwenden, z. B.: ■ Normalpapier, schweres Normalpapier, Briefpapier mit Briefkopf, Umschläge, farbiges, vorgedrucktes und vorgelochtes Papier ■...
Seite 44 Papier einlegen Wenn Sie Papier mit einem anderen Format einlegen, passen Sie die Breiten- und Längsführungen entsprechend an. 4510-073 4510-074 Einstellung der Breitenführungen Einstellung der Längsführungen Verwenden Sie für Papier im Format Legal und US Folio (Legal 13) die Fachverlängerung. Schieben Sie dazu die Entriegelungstasten zurück und ziehen Sie anschließend den vorderen Bereich heraus.
Seite 45 Papier einlegen Fächern Sie das Papier auf, um zusammenklebende Blätter zu trennen. Legen Sie Papier in das Fach ein. 4510-077 Beachten Sie bei der Verwendung von vorgedrucktem oder vorgelochtem Papier Folgendes: ■ Legen Sie beim einseitigen Drucken das Papier so ein, dass die zu bedruckende Seite nach oben zeigt und der obere Rand zuerst eingezogen wird.
Seite 46 Papier einlegen ■ Legen Sie vorgelochtes Papier so ein, dass die Löcher zur rechten Seite des Fachs weisen. Vorsicht: Legen Sie Papier nur bis zur Füllhöhenmarkierung in das Fach ein. Staus sind sonst die mögliche Folge. Die obere Markierung gibt die maximale Füllhöhe für Papier an. Weitere Informationen zur Füllhöhenmarkierung finden Sie unter Hinweise für das Einlegen von Papier...
Seite 47 Papier einlegen Schieben Sie die Papierführungen bei Bedarf nach innen, damit sie am Papierstapel anliegen. 4510-074 Hinweis: Wenn die Papierführungen richtig eingestellt sind, ist möglicherweise eine kleine Lücke zwischen dem Papier und den Führungen. Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker.
Seite 48: Modus Fach 1 Und Modus Fach 2-N
Papierformat und die Papiersorte des Druckauftrags den auf dem Bedienfeld für dieses Fach angegebenen Einstellungen entsprechen. Siehe auch: Weitere Informationen zu Modus Fach 1 und Modus Fach 2-N im Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support Laserdrucker Phaser® 4510 3-17...
Seite 49: Druckoptionen Auswählen
Optionen für einen individuellen Auftrag auswählen (Macintosh) auf Seite 3-20 Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support Faktoren, die die Druckerleistung beeinflussen Zahlreiche Faktoren haben Einfluss auf einen Druckauftrag. Dazu zählen Druckgeschwindigkeit (angegeben in Seiten pro Minute), verwendete Medien, Downloadzeit sowie Verarbeitungszeit des Druckers.
Seite 50: Optionen Für Einen Individuellen Auftrag Auswählen (Windows)
Öffnen Sie das Dokument oder die Grafik in der Anwendung und rufen Sie dann das Dialogfeld Drucken auf. Wählen Sie als Drucker den Phaser 4510 aus und klicken Sie dann auf die Schaltfläche Eigenschaften, um den Druckertreiber zu öffnen. Nehmen Sie in den Registerkarten des Treibers die gewünschten Einstellungen vor. Die verschiedenen Druckoptionen sind in der nachfolgenden Tabelle aufgeführt.
Seite 51: Optionen Für Einen Individuellen Auftrag Auswählen (Macintosh)
Hinweis: Sollten in Ihrem Treiber nicht alle der aufgezählten Optionen enthalten sein, können Sie unter www.xerox.com/drivers die aktuellste Treiberversion herunterladen. Oder klicken Sie auf die Schaltfläche Hilfe im jeweiligen Register des Druckertreibers, um die Online-Hilfe bzw. die verfügbaren Druckoptionen aufzurufen.
Seite 52 Druckoptionen auswählen Die einzelnen Druckoptionen sind in der folgenden Tabelle aufgeführt: PostScript-Treibereinstellungen für Mac OS Betriebssystem Einblendmenü im Treiber Druckoptionen Mac OS X, Version Kopien & Seiten Kopien ■ 10.4 Seiten ■ Layout Seiten pro Blatt ■ Layout-Ausrichtung ■ Rahmen ■...
Seite 53: Duplexdruck
Duplexdruck auswählen auf Seite 3-23 Hinweis: Informationen zum manuellen Duplexdruck liefert der Online-Support-Assistent unter www.xerox.com/office/4510support. Hinweise für den automatischen Duplexdruck Der automatische Duplexdruck ist aus allen Fächern möglich. Prüfen Sie vor dem beidseitigen Drucken, ob folgende Voraussetzungen erfüllt sind: ■...
Seite 54: Bindekantenoptionen
Duplexdruck Bindekantenoptionen Wenn Sie im Druckertreiber die beidseitige Druckoption aktivieren, wählen Sie auch die Bindekante aus, durch die festgelegt wird, wie die Seiten gedreht werden. Die tatsächliche Ausgabe hängt von der Ausrichtung (Hoch- oder Querformat) der Bilder auf der Seite ab (siehe Abbildung).
Seite 55: Spezialmedien Bedrucken
Mediensorten über einen längeren Zeitraum kann die Zuverlässigkeit ebenfalls einschränkt sein. Transparentfolien Transparentfolien können von allen Fächern bedruckt werden. Sie sollten nur auf einer Seite bedruckt werden. Beste Ergebnisse erzielen Sie, wenn Sie von Xerox empfohlene Transparentfolien verwenden. Vorsicht: Durch die Verwendung von nicht geeignetem Papier, nicht geeigneten Transparentfolien und anderen Spezialmedien verursachte Schäden fallen nicht unter die...
Seite 56 Spezialmedien bedrucken Transparentfolien aus Fach 1 bedrucken Ziehen Sie Fach 1 am Griff vollständig aus dem Drucker heraus. 4510-069 Entfernen Sie die Abdeckung vom Fach. 4510-097 Nehmen Sie sämtliches Papier aus dem Fach. Fächern Sie die Transparentfolien auf, um zusammenklebende Bögen zu trennen. 6360-047 Laserdrucker Phaser®...
Seite 57 Spezialmedien bedrucken Legen Sie die Transparentfolien in das Fach ein. Vorsicht: Legen Sie Transparentfolien nur bis zur am Papierfach markierten Füllhöhe ein. Staus sind sonst die mögliche Folge. In der nachstehenden Abbildung gibt die untere Markierung die maximale Füllhöhe für Transparentfolien an. 4510-080 Stellen Sie die Papierführungen dem Format entsprechend ein.
Seite 58 Spezialmedien bedrucken Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker. 4510-101 Drücken Sie OK auf dem Bedienfeld, wenn die aktuelle Einstellung dem gewünschten Format und "Transparentfolie" als Papiersorte entspricht. Oder wählen Sie die Option „Transparentfolie“...
Seite 59 Spezialmedien bedrucken Entfernen Sie die Abdeckung vom Fach. 4510-098 Nehmen Sie sämtliches Papier aus dem Fach. Fächern Sie die Transparentfolien auf, um zusammenklebende Bögen zu trennen. 6360-047 Legen Sie die Transparentfolien in das Fach ein. Vorsicht: Legen Sie Transparentfolien nur bis zur unteren Markierung am Papierfach ein. Staus sind sonst die mögliche Folge.
Seite 60 Spezialmedien bedrucken Bringen Sie die Fachabdeckung wieder an. Vorsicht: Die Abdeckung des Fachs muss fest geschlossen sein. Sonst werden die Transparentfolien u. U. schief eingezogen und Papierstaus sind die Folge. 4510-100 Schieben Sie die Führungen ggf. an den Transparentfolienstapel heran. Hinweis: Wenn die Papierführungen richtig eingestellt sind, besteht möglicherweise eine kleine Lücke zwischen den Transparentfolien und den Führungen.
Seite 61 Spezialmedien bedrucken Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker. 4510-102 Wählen Sie auf dem Bedienfeld als Druckmaterial Transparentfolie aus: Wählen Sie aus und drücken Sie dann die Taste OK. Papierfach-Setup Wählen Sie oder...
Seite 62: Umschläge
Verwenden Sie keine Umschläge mit Fenstern oder Klammern; diese können den Drucker beschädigen. Schäden, die durch die Verwendung ungeeigneter Umschläge entstehen, sind nicht durch die Xerox-Garantie, den Wartungsvertrag oder die Total Satisfaction Guarantee (Umfassende Garantie) abgedeckt. Die Total Satisfaction Guarantee (Umfassende Garantie) wird in den USA und in Kanada angeboten.
Seite 63 Spezialmedien bedrucken Legen Sie die Umschläge in Fach 1 ein und passen Sie die Papierführungen dem Format entsprechend an. ■ Legen Sie Umschläge mit dem Format Nr. 10 Commercial, C5 und B5 mit der Klappe nach unten in das Fach ein. Der obere Rand muss zur linken Seite des Druckers zeigen.
Seite 64 Spezialmedien bedrucken Drücken Sie OK auf dem Bedienfeld, wenn die aktuelle Einstellung dem gewünschten Format und als Papiersorte entspricht. Oder wählen Sie die Option Umschlag „Umschlag“ sowie das entsprechende Format aus: Wählen Sie aus und drücken Sie dann die Taste OK. Setup ändern Wählen Sie aus und drücken Sie dann die Taste OK.
Seite 65 Spezialmedien bedrucken ■ Legen Sie Umschläge mit dem Format Monarch und DL so ein, dass die Klappe nach unten zeigt und der obere Rand zuerst eingezogen wird. 4510-109 Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker.
Seite 66: Aufkleber
Spezialmedien bedrucken Aufkleber Xerox-Aufkleber können aus allen Fächern bedruckt werden. Papier, Transparentfolien und andere Spezialmedien können Sie von Ihrem Händler vor Ort oder über www.xerox.com/office/4510supplies beziehen. Siehe auch: Papierformate und -gewichte für die Fächer 1-4 auf Seite 3-6 Papier einlegen...
Seite 67 Spezialmedien bedrucken Entfernen Sie die Abdeckung vom Fach. 4510-097 Fächern Sie die Aufkleber auf, um zusammenklebende Bögen zu trennen. Legen Sie die Aufkleber in Fach 1 ein und passen Sie die Papierführungen dem Format entsprechend an. ■ Legen Sie die Aufkleberbögen so ein, dass die zu bedruckende Seite nach oben zeigt und der obere Rand zuerst eingezogen wird.
Seite 68 Spezialmedien bedrucken Bringen Sie die Fachabdeckung wieder an. Vorsicht: Die Abdeckung des Fachs muss fest geschlossen sein. Sonst werden die Aufkleberbögen u. U. schief eingezogen und Papierstaus sind die Folge. 4510-099 Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker.
Seite 69 Spezialmedien bedrucken Aufkleber aus den Fächern 2–4 bedrucken Ziehen Sie das Fach vollständig aus dem Drucker heraus. 4510-089 Entfernen Sie die Abdeckung vom Fach. 4510-098 Fächern Sie die Aufkleber auf, um zusammenklebende Bögen zu trennen. Laserdrucker Phaser® 4510 3-38...
Seite 70 Spezialmedien bedrucken Legen Sie die Aufkleber in das Fach ein und passen Sie die Papierführungen dem Format entsprechend an. ■ Legen Sie die Aufkleberbögen so ein, dass die zu bedruckende Seite nach oben zeigt und der obere Rand zuerst eingezogen wird. ■...
Seite 71: Karteikarten Drucken
Karteikarten drucken Karteikarten (76 x 127 mm) können nur aus Fach 1 bedruckt werden. Karteikarten können nicht beidseitig bedruckt werden. Papier, Transparentfolien und andere Spezialmedien können Sie von Ihrem Händler vor Ort oder über www.xerox.com/office/4510supplies beziehen. Laserdrucker Phaser® 4510 3-40...
Seite 72 Spezialmedien bedrucken Karteikarten aus Fach 1 drucken Ziehen Sie das Fach vollständig aus dem Drucker heraus. 4510-069 Legen Sie Karteikarten im Format 76 x 127 mm so in das Fach ein, dass die zu bedruckende Seite nach oben und der obere Rand zur Rückseite des Fachs zeigt. Legen Sie Karteikarten nur bis zur Füllhöhenmarkierung im Fach ein.
Seite 73: Benutzerdefinierte Papierformate
Spezialmedien bedrucken Drücken Sie OK auf dem Bedienfeld, wenn die aktuelle Einstellung Karteikarte Papiersorte entspricht. Oder wählen Sie die Papiersorte aus: Wählen Sie aus und drücken Sie dann die Taste OK. Setup ändern Wählen Sie aus und drücken Sie dann die Taste OK. Karteikarte Wählen Sie im Druckertreiber das entsprechende Fach bzw.
Seite 74 Spezialmedien bedrucken Papier mit benutzerdefiniertem Format bedrucken Ziehen Sie das Fach, aus dem Sie Papier mit benutzerdefiniertem Format bedrucken möchten, am Griff heraus. 4510-069 Legen Sie das Papier in das Fach ein und passen Sie die Papierführungen dem Format entsprechend an. ■...
Seite 75 Spezialmedien bedrucken Wählen Sie auf dem Bedienfeld aus und drücken Sie dann die Taste OK. Setup ändern Wählen Sie aus und drücken Sie dann die Taste OK. Benutzerdefinierte Sorte Führen Sie einen der folgenden Schritte aus: Wenn das benutzerdefinierte Papierformat im Menü aufgeführt ist, wählen Sie es ■...
Seite 76: Benutzerdefinierte Papiersorten Erstellen
Spezialmedien bedrucken Benutzerdefinierte Papiersorten erstellen Benutzerdefinierte Papiersorten werden in CentreWare IS erstellt und im Druckertreiber, am Bedienfeld und in CentreWare IS angezeigt. Verwenden Sie diese Funktion zum Einrichten benutzerdefinierter Papiersorten mit bestimmten Einstellungen für die Verwendung bei wiederkehrenden Auftragsarten (z. B. Monatsberichte). So erstellen Sie benutzerdefinierte Papiersorten: Starten Sie Ihren Webbrowser.
Seite 77: Druckqualität
Druckqualität Die Themen in diesem Kapitel: Ausgabequalität steuern auf Seite 4-2 ■ ■ Lösungen für Probleme mit der Druckqualität auf Seite 4-3 Laserdrucker Phaser® 4510...
Seite 78: Ausgabequalität Steuern
Einstellungen im Druckertreiber oder auf dem Bedienfeld ändern. Hinweis: Einstellungen im Treiber überschreiben die auf dem Bedienfeld vorgenommenen Einstellungen. Siehe auch: Handbuch zu erweiterten Funktionen unter www.xerox.com/office/4510support Druckqualitätsmodus auswählen Zwei Druckqualitätsmodi gibt es: Druckqualitätsmodus Druckauftragstyp 600 x 600 dpi Bester Allzweckmodus mit hoher Geschwindigkeit.
Seite 79: Lösungen Für Probleme Mit Der Druckqualität
Falls Sie Probleme mit der Druckqualität feststellen, sind die Informationen in diesem Abschnitt dazu gedacht, bei der Fehlerdiagnose zu helfen. Optimale Ergebnisse erzielen Sie mit Xerox-Druckmedien. Informationen zu den empfohlenen Papiersorten und -gewichten können Sie im Abschnitt Unterstützte Papier- und Mediensorten auf Seite 3-3 nachlesen.
Seite 80: Helle Drucke
Lösungen für Probleme mit der Druckqualität Helle Drucke Das Druckbild ist insgesamt heller als normal. Mögliche Ursachen Lösungen Möglicherweise ist das Papier feucht. Wechseln Sie das Papier. Möglicherweise haben Sie den Entwurfsmodus Deaktivieren Sie den Entwurfsmodus. aktiviert. Möglicherweise liegt ein niedriger Tonerstand vor. Falls die Druckkartusche fast leer ist, tauschen Sie diese aus.
Seite 81: Leere Seiten
Lösungen für Probleme mit der Druckqualität Leere Seiten Es werden leere Seiten ausgegeben. Mögliche Ursachen Lösungen Wenn Sie gerade eine neue Druckkartusche Entfernen Sie das Band. eingesetzt haben, haben Sie eventuell vergessen, das gelbe Verschlussband zu entfernen. Möglicherweise wurden mehrere Blätter Nehmen Sie das Papier aus dem Papierfach und gleichzeitig aus dem Papierfach zugeführt.
Seite 82: Schwarze Ausdrucke
Lösungen für Probleme mit der Druckqualität Schwarze Ausdrucke Die ausgegebene Seite ist vollständig schwarz. Mögliche Ursachen Lösungen Möglicherweise ist die Druckkartusche defekt. Tauschen Sie die Druckkartusche aus. Möglicherweise sind die vom Computer Drucken Sie eine Konfigurationsseite. übermittelten Druckdaten beschädigt. Wird die Konfigurationsseite ordnungsgemäß ■...
Seite 83: Auslassungen - Horizontale Linien
Lösungen für Probleme mit der Druckqualität Auslassungen – Horizontale Linien Auf dem Papier erscheinen stellenweise Auslassungsstreifen. Mögliche Ursachen Lösungen Möglicherweise ist die Druckkartusche nicht Nehmen Sie die Druckkartusche heraus und richtig eingesetzt. setzen Sie sie anschließend richtig ein. Möglicherweise ist die Druckkartusche defekt Tauschen Sie die Druckkartusche aus.
Seite 84: Auslassungen - Vertikale Linien
Lösungen für Probleme mit der Druckqualität Auslassungen – Vertikale Linien Es zeigen sich stellenweise Auslassungen in Form schmaler Streifen. Mögliche Ursachen Lösungen Möglicherweise ist das Papier zerknittert, weist Wechseln Sie das Papier. Falten o. ä. auf. Möglicherweise ist die Druckkartusche defekt Tauschen Sie die Druckkartusche aus.
Seite 85: Horizontale Dunkle Streifen
Lösungen für Probleme mit der Druckqualität Horizontale dunkle Streifen Die ausgegebene Seite weist schwarze Streifen in Querrichtung auf. Mögliche Ursachen Lösungen Möglicherweise ist die Druckkartusche defekt Tauschen Sie die Druckkartusche aus. oder aufgebraucht. Möglicherweise wurde der Papierweg durch Drucken Sie mehrere Leerseiten, um den Toner verschmutzt.
Seite 86: Vertikale Dunkle Streifen
Lösungen für Probleme mit der Druckqualität Vertikale dunkle Streifen Die ausgegebene Seite weist schwarze Streifen in Längsrichtung auf. Mögliche Ursachen Lösungen Möglicherweise wurde der Papierweg durch Drucken Sie mehrere Leerseiten, um den Toner verschmutzt. überschüssigen Toner zu entfernen. Möglicherweise ist die Druckkartusche defekt Tauschen Sie die Druckkartusche aus.
Seite 87: Schwarze Flecken
Lösungen für Probleme mit der Druckqualität Schwarze Flecken Die ausgegebene Seite weist schwarze Flecken an verschiedenen Stellen auf. Mögliche Ursachen Lösungen Möglicherweise wurde der Papierweg durch Drucken Sie mehrere Leerseiten, um den Toner verschmutzt. überschüssigen Toner zu entfernen. Möglicherweise ist die Druckkartusche defekt. Tauschen Sie die Druckkartusche aus.
Seite 88: Nicht Oder Nur Teilweise Fixiertes Druckbild
Lösungen für Probleme mit der Druckqualität Nicht oder nur teilweise fixiertes Druckbild Das Druckbild ist unvollständig auf dem Papier fixiert und färbt leicht ab. Mögliche Ursachen Lösungen Möglicherweise ist das Papier feucht. Wechseln Sie das Papier. Möglicherweise enthält das Fach zu starkes bzw. Tauschen Sie das Papier durch eine geeignete ungeeignetes Druckmaterial.
Seite 89: Geknitterte Ausdrucke
Lösungen für Probleme mit der Druckqualität Geknitterte Ausdrucke Die Seiten sind zerknittert oder (ein-)gerissen. Mögliche Ursachen Lösungen Das Papier wurde nicht richtig in das Papierfach Überprüfen Sie, ob das Papier richtig in das eingelegt. vorgesehene Fach eingelegt wurde. Möglicherweise ist das Papier in schlechtem Wechseln Sie das Papier.
Seite 90: Verschmierte Ausdrucke
Lösungen für Probleme mit der Druckqualität Verschmierte Ausdrucke Das Druckbild ist an den Rändern verschmiert. Mögliche Ursachen Lösungen Möglicherweise ist das Papier in schlechtem Wechseln Sie das Papier. Zustand. Möglicherweise ist das Papier feucht. Wechseln Sie das Papier. Möglicherweise ist die Druckkartusche defekt. Tauschen Sie die Druckkartusche aus.
Seite 91: Wiederholungsfehler
Setzen Sie die alte Druckkartusche wieder ein. Tauschen Sie das Wartungs-Kit aus (Fixiereinheit und Transferrolle). Wenden Sie sich ans nächste Kunden-Support-Zentrum, wenn sich das Problem dadurch nicht beseitigen lässt. Verbrauchsmaterialien können Sie von Ihrem Händler vor Ort oder unter www.xerox.com/office/4510supplies beziehen. Laserdrucker Phaser® 4510 4-15...
Seite 92: Fixiertemperatur Einstellen
Lösungen für Probleme mit der Druckqualität Fixiertemperatur einstellen Ist das Druckbild unvollständig auf dem Papier fixiert oder färbt leicht ab, muss u. U. die Fixiertemperatur neu eingestellt werden. Der Drucker hat sechs Fixiertemperaturen für unterschiedliche Mediensorten. Starke sowie Druckmedien mit einem hohen Baumwollanteil erfordern i. d. R. eine höhere Fixiertemperatur, um den Toner ausreichend an das Papier zu binden.
Seite 93 Lösungen für Probleme mit der Druckqualität Wenn das Problem weiterhin besteht, verwenden Sie die Seite "Ränder kalibrieren", um den Druckbereich auf dem Papier zu verschieben. Der Druckbereich wird auf der Seite "Ränder kalibrieren" als Rechteck mit gestricheltem Rand dargestellt. Außerhalb dieses Rechtecks wird nicht gedruckt.
Seite 94: Wartung
Wartung Die Themen in diesem Kapitel: ■ Druckerreinigung auf Seite 5-2 ■ Verbrauchsmaterialien bestellen auf Seite 5-5 ■ Längerer Nichtgebrauch auf Seite 5-7 ■ Drucker transportieren und verpacken auf Seite 5-8 Laserdrucker Phaser® 4510...
Seite 95: Druckerreinigung
Druckerreinigung Druckerreinigung Sicherheitshinweise finden Sie unter Benutzersicherheit auf Seite A-1. Außenflächen des Druckers reinigen Entfernen Sie Flecken auf dem Gehäuse des Druckers mit einem weichen Tuch und einem milden, neutralen Reinigungsmittel. Sprühen Sie Reinigungsmittel nicht direkt auf den Drucker. Warnung: Schalten Sie zum Schutz vor Stromschlägen den Drucker vor der Reinigung aus und ziehen Sie den Netzstecker aus der Steckdose.
Seite 96 Druckerreinigung Nehmen Sie die Zuführrolle von ihrer im Papierfach montierten Achse. Drücken Sie die Zuführrollenachse herunter (1) und ziehen Sie dann die Lasche an der Zuführrolle nach oben, um die Rolle von der Achse zu lösen (2). Nehmen Sie die Zuführrolle von der Zuführrollenachse (3). 4510-116 Reinigen Sie die Rollen mit einem feuchten Tuch.
Seite 97 Druckerreinigung Stecken Sie die Zuführrolle wieder auf die Zuführrollenachse. Die Nasen an der Zuführrolle müssen in die Nuten der Zuführrollenachse einrasten (1). Schieben Sie die Zuführrolle anschließend wieder vollständig auf die Achse (2). 4510-118 Schieben Sie das Papierfach zurück in den Drucker. 4510-044 Laserdrucker Phaser®...
Seite 98: Verbrauchsmaterialien Bestellen
Komponenten oder Kits sein. Elemente zur regelmäßigen Wartung können normalerweise vom Kunden ausgetauscht werden. Das Wartungs-Kit stellt die einzige regelmäßig zu wartende Element im Laserdrucker Phaser 4510 dar. Die verbleibende Lebensdauer des Wartungs-Kits können Sie im Menü auf dem Bedienfeld anzeigen. Verbrauchsmaterial-Info Das Wartungs-Kit enthält:...
Seite 99: Bestellzeitpunkt
Sie die Taste OK. Verbrauchsmaterial-Info Wählen Sie aus, um die Seite zu drucken. Materialverbrauchsseite Verbrauchsmaterialien können Sie von Ihrem Händler vor Ort oder über die Xerox-Website für Verbrauchsmaterialien unter www.xerox.com/office/4510supplies beziehen. Vorsicht: Es sollten ausschließlich Xerox-Verbrauchsmaterialien verwendet werden.
Seite 100: Längerer Nichtgebrauch
Längerer Nichtgebrauch Längerer Nichtgebrauch Gehen Sie folgendermaßen vor, wenn Sie beabsichtigen, den Drucker für längere Zeit nicht zu benutzen. Schalten Sie das Gerät am Netzschalter aus. 4510-011 Ziehen Sie das Netzkabel und alle weiteren Kabel ab. Warnung: Fassen Sie das Netzkabel zum Schutz vor Stromschlägen nicht mit nassen Händen an.
Seite 101: Drucker Transportieren Und Verpacken
Weitere Anleitungen zum Verpacken des Druckers liegen dem Verpackungs-Kit bei. Wenn die Originalverpackung nicht mehr vollständig vorhanden ist oder wenn es Ihnen nicht gelingt, den Drucker zu verpacken, wenden Sie sich an den Xerox-Kundendienst vor Ort. Vorsicht: Schäden am Drucker, die durch einen unsachgemäßen Transport oder Fehler beim Verpacken zum Versand des Druckers verursacht werden, fallen nicht unter die Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (Umfassende Garantie).
Seite 102: Fehlerbehebung
Fehlerbehebung Die Themen in diesem Kapitel: ■ Papierstaus beseitigen auf Seite 6-2 ■ Hilfe auf Seite 6-24 Siehe auch: Druckqualität auf Seite 4-1 Zuführrolle reinigen auf Seite 5-2 Laserdrucker Phaser® 4510...
Seite 103: Papierstaus Beseitigen
Papierstaus beseitigen Papierstaus beseitigen Die Themen in diesem Abschnitt: ■ Staus vermeiden auf Seite 6-2 ■ Stau an Fach 1, 2, 3 oder 4 auf Seite 6-3 ■ Stau an der Ausgabe oder an der hinteren Abdeckung auf Seite 6-7 ■...
Seite 104: Stau An Fach 1, 2, 3 Oder 4
Papierstaus beseitigen Stau an Fach 1, 2, 3 oder 4 Auf dem Bedienfeld wird angezeigt, an welchem Fach der Stau aufgetreten ist. Drücken Sie die Hilfe-Taste (?), um Informationen zum Papierstau aufzurufen. So beseitigen Sie den Stau: Ziehen Sie das auf dem Bedienfeld angegebene Fach vollständig aus dem Drucker heraus. 4510-028 Hinweis: Ziehen Sie außerdem die darüberliegenden Fächer heraus (eine Ausnahme...
Seite 105 Papierstaus beseitigen Entfernen Sie das gestaute Papier aus der Druckerfachöffnung. 4510-037 Entfernen Sie zerknittertes Papier aus dem Fach. 4510-038 Wenn ein Stapler installiert ist, entfernen Sie das vorhandene Papier und heben Sie das Staplerfach an. 4510-005 4510-006 Laserdrucker Phaser® 4510...
Seite 106 Papierstaus beseitigen Öffnen Sie die obere Abdeckung. 4510-007 Nehmen Sie die Druckkartusche heraus. 4510-122 Entfernen Sie das gestaute Papier. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-127 Laserdrucker Phaser® 4510...
Seite 107 Papierstaus beseitigen Setzen Sie die Druckkartusche wieder ein. 4510-123 Setzen Sie alle Fächer wieder ein. 4510-145 Schließen Sie die obere Abdeckung. 4510-004 Laserdrucker Phaser® 4510...
Seite 108: Stau An Der Ausgabe Oder An Der Hinteren Abdeckung
Papierstaus beseitigen Wenn ein Stapler installiert ist, senken Sie das Staplerfach ab. 4510-010 Stau an der Ausgabe oder an der hinteren Abdeckung Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld des Druckers die Taste Hilfe (?), um Informationen zur angezeigten Meldung erhalten.
Seite 109 Papierstaus beseitigen Entfernen Sie das gestaute Papier. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-021 Falls Sie bei Schritt 2 keinen Stau gefunden haben, öffnen Sie die Ausgabeabdeckung der Fixiereinheit und ziehen Sie das darunter eingeklemmte Papier vollständig aus dem Drucker.
Seite 110: Stau An Der Ausgabe Oder An Der Hinteren Abdeckung (Mit Duplexeinheit)
Papierstaus beseitigen Stau an der Ausgabe oder an der hinteren Abdeckung (mit Duplexeinheit) Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld des Druckers die Taste Hilfe (?), um Informationen zur angezeigten Meldung erhalten.
Seite 111 Papierstaus beseitigen Entfernen Sie das gestaute Papier. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-024 Falls Sie bei Schritt 3 keinen Stau gefunden haben, öffnen Sie die Ausgabeabdeckung der Fixiereinheit und ziehen Sie das darunter eingeklemmte Papier vollständig aus dem Drucker.
Seite 112: Stau An Der Ausgabe - Öffnen Sie Zum Beseitigen Die Obere Abdeckung
Papierstaus beseitigen Schließen Sie die Abdeckung der Duplexeinheit. 4510-001 Stau an der Ausgabe - Öffnen Sie zum Beseitigen die obere Abdeckung Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld die Taste Hilfe (?), um Informationen zur Meldung anzuzeigen. So beseitigen Sie den Stau: Wenn ein Stapler installiert ist, entfernen Sie das vorhandene Papier und heben Sie dann den Stapler an.
Seite 113 Papierstaus beseitigen Entfernen Sie das eingeklemmte Papier an der Ausgabe. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-027 Öffnen Sie die obere Abdeckung. 4510-007 Schließen Sie die obere Abdeckung. 4510-004 Laserdrucker Phaser® 4510 6-12...
Seite 114: Stau An Der Oberen Abdeckung
Papierstaus beseitigen Wenn ein Stapler installiert ist, senken Sie den Stapler ab. 4510-010 Stau an der oberen Abdeckung Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld die Taste Hilfe (?), um Informationen zur Meldung anzuzeigen. So beseitigen Sie den Stau: Wenn ein Stapler installiert ist, entnehmen Sie das vorhandene Papier und heben Sie das Staplerfach an.
Seite 115 Papierstaus beseitigen Öffnen Sie die obere Abdeckung. 4510-007 Nehmen Sie die Druckkartusche heraus. 4510-122 Um das zwischen den Rollen eingeklemmte Papier zu entfernen, drehen Sie die grüne Rolle und ziehen Sie dann das Papier vorsichtig heraus. 4510-033 Laserdrucker Phaser® 4510 6-14...
Seite 116 Papierstaus beseitigen Wenn sich das eingeklemmte Papier nicht herausziehen lässt, ziehen Sie die Fächer 1 und 2 vollständig aus dem Drucker heraus. 4510-034 Drehen Sie die grüne Rolle, um das eingeklemmte Papier zu entfernen. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-033 Setzen Sie die Fächer wieder ein.
Seite 117 Papierstaus beseitigen Setzen die Druckkartusche wieder ein. 4510-123 Schließen Sie die obere Abdeckung. 4510-004 Wenn ein Stapler installiert ist, senken Sie das Staplerfach ab. 4510-010 Laserdrucker Phaser® 4510 6-16...
Seite 118: Stau An Der Duplexeinheit
Papierstaus beseitigen Stau an der Duplexeinheit Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld die Taste Hilfe (?), um Informationen zur Meldung anzuzeigen. So beseitigen Sie den Stau: Öffnen Sie die Abdeckung der Duplexeinheit. 4510-018 Entfernen Sie das gestaute Papier.
Seite 119: Stau Am Stapler
Papierstaus beseitigen Schließen Sie die Duplexeinheit. 4510-001 Stau am Stapler Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld die Taste Hilfe (?), um Informationen zur Meldung anzuzeigen. So beseitigen Sie den Stau: Öffnen Sie die hintere Abdeckung des Staplers.
Seite 120 Papierstaus beseitigen Entfernen Sie das gestaute Papier. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-032 Schließen Sie die hintere Abdeckung des Staplers. 4510-003 Laserdrucker Phaser® 4510 6-19...
Seite 121: Papierformatstau
Papierstaus beseitigen Papierformatstau Es ist ein Stau an der Ausgabe oder an der hinteren Abdeckung aufgetreten. Drücken Sie am Bedienfeld die Taste Hilfe (?), um Informationen zur Meldung anzuzeigen. So beseitigen Sie den Stau: Ziehen Sie das Fach vollständig aus dem Drucker heraus. 4510-028 Stellen Sie sicher, dass die Fachführungen eng an den Stapelkanten anliegen.
Seite 122 Papierstaus beseitigen Setzen Sie das Fach in die Druckerfachöffnung ein und schieben Sie es bis zum Anschlag in den Drucker. 4510-044 Eingabeaufforderung am Bedienfeld: ■ Wenn Sie die Papiersorte nicht geändert haben, drücken Sie die Taste OK. ■ Wenn Sie die Papiersorte geändert haben, wählen Sie die entsprechende Papiersorte aus und drücken Sie dann die Taste OK.
Seite 123 Papierstaus beseitigen Öffnen Sie die hintere Abdeckung. Warnung: Einige Komponenten unter der hinteren Abdeckung sind u. U. heiß. 4510-020 Entfernen Sie das gestaute Papier. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 4510-021 Schließen Sie die hintere Abdeckung. 4510-002 Laserdrucker Phaser®...
Seite 124 Papierstaus beseitigen Ist eine Duplexeinheit vorhanden, schließen Sie die Abdeckung der Duplexeinheit. 4510-001 Laserdrucker Phaser® 4510 6-23...
Seite 125: Hilfe
■ PhaserSMART Technischer Support auf Seite 6-25 ■ Web-Links auf Seite 6-26 Xerox stellt mehrere automatische Diagnose-Tools bereit, die Ihnen bei der Erzielung und Beibehaltung einer optimalen Druckqualität helfen. Siehe auch: Xerox Support-Zentrum auf Seite 1-11 Bedienfeldmeldungen Auf dem Bedienfeld werden Informationen und Tipps zur Fehlerbehebung angezeigt. Wenn ein Fehler oder eine Warnsituation auftritt, wird am Bedienfeld eine entsprechende Meldung angezeigt.
Seite 126: Phasersmart Technischer Support
PhaserSMART Technischer Support PhaserSMART Technischer Support ist ein automatisiertes, internetbasiertes Support-System, das über Ihren Standard-Webbrowser Diagnosedaten vom Drucker zur Analyse an die Xerox- Website sendet. PhaserSMART Technischer Support prüft die Informationen, diagnostiziert das Problem und unterbreitet einen Lösungsvorschlag. Wenn das Problem trotzdem nicht behoben wird, hilft Ihnen PhaserSMART beim Initiieren einer Service-Anforderung für den...
Seite 127: Web-Links
Hilfe Web-Links Auf diversen Xerox-Websites finden Sie zusätzliche Hilfe zu Ihrem Phaser 4510. Bei der Installation der Xerox-Druckertreiber auf Ihrem Computer werden dem Favoriten-Ordner Ihres Webbrowsers verschiedene Xerox-Links hinzugefügt. Die Registerkarte Fehlerbehebung in Ihrem Windows-Druckertreiber enthält ebenfalls nützliche Links. Auf...
Seite 128: Benutzersicherheit
Benutzersicherheit Der Drucker und die dafür empfohlenen Verbrauchsmaterialien wurden nach strengen Sicherheitsanforderungen entwickelt und getestet. Durch Beachtung der folgenden Hinweise gewährleisten Sie einen dauerhaft sicheren Betrieb Ihres Druckers. Elektrische Sicherheit ■ Verwenden Sie das Netzkabel, das sich im Lieferumfang des Druckers befindet. Schließen Sie das Netzkabel direkt an eine geerdete Netzsteckdose an.
Seite 129: Lasersicherheit
Treffen Sie folgende Maßnahmen, wenn Sie ungewöhnliche Geräusche oder Gerüche wahrnehmen: Schalten Sie den Drucker sofort aus. Ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich zur Behebung des Problems an einen autorisierten Kundendienstvertreter. Das Netzkabel ist an der Rückseite des Druckers angeschlossen. Wenn Sie den Drucker vom Stromnetz trennen müssen, ziehen Sie den Netzstecker aus der Steckdose.
Seite 130: Wartungssicherheit
Verbrauchsmaterialien sind eine schlechte Leistung und potenzielle Gefahren nicht auszuschließen. Verbrauchsmaterialien und Elemente zur regelmäßigen Wartung sollten Sie nicht öffnen, ■ wieder verwenden und/oder verbrennen. Informationen zu Xerox-Recycling-Programmen für Verbrauchsmaterialien finden Sie unter www.xerox.com/gwa. Betriebssicherheit Der Drucker und die dafür vorgesehenen Verbrauchsmaterialien wurden nach strengen Sicherheitsanforderungen entwickelt und getestet.
Seite 131 Es sollten ausschließlich Xerox-Verbrauchsmaterialien verwendet werden. Schäden, Fehlfunktionen oder Leistungseinbußen, die durch die Verwendung von Zubehör anderer Hersteller als Xerox oder von nicht für diesen Drucker empfohlenem Zubehör verursacht wurden, sind nicht durch die Xerox-Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (Umfassende Garantie) abgedeckt.
Seite 132 Drucker transportieren Befolgen Sie diese Anweisungen, um Verletzungen sowie eine Beschädigung des Druckers zu vermeiden. ■ Schalten Sie den Drucker aus und ziehen Sie sämtliche Netzkabel heraus, bevor Sie den Drucker transportieren. 4510-011 ■ Heben Sie den Drucker stets zu zweit an. ■...
Seite 133: Sicherheitssymbole Auf Dem Gerät
■ Halten Sie den Drucker beim Tragen möglichst gerade. Vorsicht: Neigen Sie den Drucker nach vorn und hinten sowie nach links und rechts nicht um mehr als 10 Grad. Sonst kann es passieren, dass Verbrauchsmaterialien im Gerät austreten. Hinweis: Hinten ist der Druckers schwerer als im vorderen Bereich. Daran sollten Sie beim Transportieren des Druckers denken.
Seite 134 Recycling und Entsorgung in Nordamerika Xerox unterhält ein weltweites Rücknahme- und Wiederverwendungs-/Recycling-Programm. Ob Ihr Xerox-Produkt Teil dieses Programms ist, erfahren Sie beim Xerox-Kundendienst (1- 800-ASK-XEROX). Weitere Informationen zu den Umweltprogrammen von Xerox finden Sie unter www.xerox.com/environment. Denken Sie beim Entsorgen Ihres Xerox-Produkts daran, dass das Gerät Blei, Quecksilber, Perchlorat und andere Materialien enthalten kann, deren Entsorgung möglicherweise...
Seite 135 Index Meldungen, 6-24 Menüübersicht, 1-8 Abstände Beispielseiten Druckerstandort, A-3 drucken, 1-9 Anschluss Benutzerdefinierte Papiersorten Ethernet, 2-3 erstellen, 3-45 Parallel, 2-4 Benutzerdefiniertes Papierformat, 3-42, 3-45 USB, 2-4 drucken, 3-43 Aufkleber, 3-35 für die Fächer 1-4 unterstütztes, 3-6 aus den Fächern 2-4 bedrucken, 3-38 Benutzersicherheit, A-1 aus Fach 1 bedrucken, 3-35 Betriebsrichtlinien, A-4...
Seite 136 UNIX, 2-10 IP-Adresse mit CentreWare IS verfügbar, 2-10 ändern, 2-9 Windows 2000 und höher, 2-11 Konfigurationen, 1-4, 1-5 Xerox Support-Zentrum, 1-11 Leistung, 3-18 Druckertreiber installieren, 2-10 Linke Seite, 1-3 Mac OS X, Version 10.2 und 10.3, 2-11 Maximale Auflösung (dpi), 1-4 Mac OS X, Version 10.4, 2-13...
Seite 137 Index Windows 2000 und höher, 2-11 Unterstützte Papierformate und Druckgeschwindigkeit -gewichte, 3-6 maximale, 1-4 Fächer 2-4 Druckkartusche Aufkleber bedrucken, 3-38 einsetzen, 6-16 Markierungen, 3-7 entnehmen, 6-14 Modus, 3-17 Druckmedien Papier einlegen, 3-12 unterstützte, 3-3 Transparentfolien bedrucken, 3-27 Unzulässige Sorten, 3-4 Fachführungen Druckqualität einstellen, 6-20...
Seite 138 Handbuch zu erweiterten Druckoptionen für einen Auftrag Funktionen, 1-10 auswählen, 3-20 Informationsquellen, 1-10 PostScript-Treibereinstellungen, 3-20 Informationsseiten, 1-10 Xerox Support-Zentrum, 1-11 Installationsanleitung, 1-10 Macintosh OS X, Version 10.2 und 10.3 Kurzübersicht, 1-10 Bonjour-Verbindung, 2-11 PhaserSMART, 1-10 Druckertreiber, 2-11 Technischer Support, 1-10 LPD/LPR-Verbindung, 2-12 Videolehrgänge, 1-10...
Seite 139 Index reinigen Zuführrolle, 5-2 Papier Richtlinien Auf Spezialmedien drucken, 3-24 Auf beiden Seiten des Papiers Aufkleber, 3-35 drucken, 3-22 Benutzerdefinierte Formate, 3-42, 3-45 Aufkleber, 3-35 das den Drucker beschädigen kann, 3-4 Automatischer Duplexdruck, 3-22 für die Fächer 1-4 unterstütztes, 3-6 Betrieb, A-4 in Papierfächer einlegen, 3-7 Papieraufbewahrung, 3-5...
Seite 140 Druckoptionen, 3-19 Macintosh OS X, Version 10.2 und Druckoptionen für einen Auftrag 10.3, 2-11 auswählen, 3-19 Macintosh OS X, Version 10.4, 2-13 Xerox Support-Zentrum, 1-11 PCL, 2-10 Windows-PostScript-Treiber, 2-10 PostScript, 2-10 UNIX, 2-10 verfügbare, 2-10 Windows 2000 und höher, 2-11...

Xerox Phaser 4510 Benutzerhandbuch

1 Druckerfunktionen

2 Netzwerk

3 Grundlegende Informationen zum Drucken

4 Druckqualität

5 Wartung

6 Fehlerbehebung

Benutzersicherheit

Quicklinks

Verwandte Anleitungen für Xerox Phaser 4510

Inhaltszusammenfassung für Xerox Phaser 4510

Inhaltsverzeichnis
