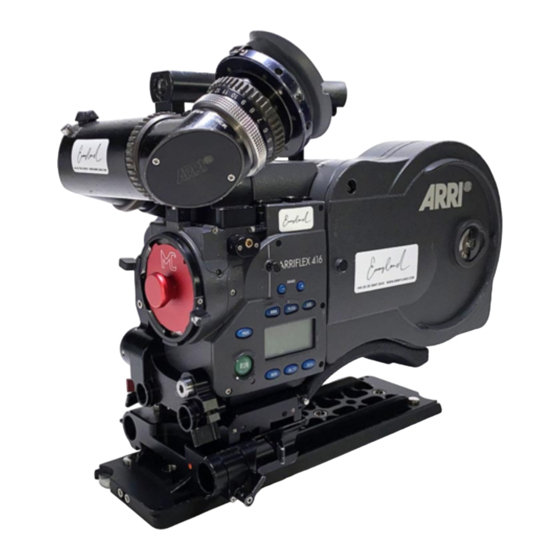

ARRI ARRIFLEX 416 Kurzanleitung
Inhaltsverzeichnis
ARRIFLEX 416 Kurzanleitung
Software, Werkzeuge, Sicherheitshinweise ............................... 3
Ansicht - Linke Seite & Vorderseite ........................................... 4
Ansicht - Rechte Seite & Rückseite .......................................... 5
Technische Daten ...................................................................... 6
Film in die 416 Kassette einlegen .............................................. 8
Überprüfen der Schlaufe & Ansetzen der Kassette ................... 10
Kamera Display - Bildfrequenz & Spiegelblende ..................... 11
Kamera-Display - Wahleinstellung & Optionen ....................... 12
Aufsteckakku OBB-2 .............................................................. 13
Integrierte Videoausspiegelung IVS ......................................... 14
Zubehör ................................................................................. 16
Time-Code Einstellung ............................................................ 18
Time-Code Empfindlichkeits-Tabelle ........................................ 19
ARRI-Gruppe Service Adressen .............................................. 20
01/2008
Inhaltsverzeichnis
Verwandte Anleitungen für ARRI ARRIFLEX 416
Inhaltszusammenfassung für ARRI ARRIFLEX 416
-
Seite 1: Inhaltsverzeichnis
Kamera Display – Bildfrequenz & Spiegelblende ..... 11 Kamera-Display – Wahleinstellung & Optionen ....... 12 Aufsteckakku OBB-2 .............. 13 Integrierte Videoausspiegelung IVS ......... 14 Zubehör ................. 16 Time-Code Einstellung ............18 Time-Code Empfindlichkeits-Tabelle ........19 ARRI-Gruppe Service Adressen ..........20 01/2008... - Seite 2 Kein Inhalt. ARRIFLEX 416 Kurzanleitung 01/2008, Seite 2...
-
Seite 3: Software, Werkzeuge, Sicherheitshinweise
6. Eine Hirschmann-Klemme (Spezialklemme) wird verwendet, um das Entfernen und Austauschen der Faserplatte sowie der Feld- linse durchzuführen. 7. Ein PVC-Stab (z.B. ARRI-Filmbahnreiniger), um die Filmbahn zu reinigen und um die Spiegelblende bei der Justierung des Hellsektors zu fixieren. Sicherheitshinweise •... -
Seite 4: Ansicht - Linke Seite & Vorderseite
Helligkeitseinstellung für RGB ARRIGLOW MODE SEL/∆ SET/ V PHASE-Taste Display 416 Schultermagazin 120m Taste “RUN” Statusanzeige für (Kamerastart) Kameralauf Einstellknopf für Entriegelungstaste für manuellen Bildlagen-Ausgleich Bildlagen-Ausgleich Maßbandhaken PL-Mount Objektivaufnahme (Super16) Frontaler Anschraubpunkt (3/8“ Gewinde) ARRIFLEX 416 Kurzanleitung 01/2008, Seite 4... -
Seite 5: Ansicht - Rechte Seite & Rückseite
Kameralauf 24V Zubehör-Ver- Buchse Feinjustierung des Taste “Run” sorgungsspannung Greiferschritts (Pitch) (Kamerastart) Friktionseinstellung Lupenarm Warnleuchte für IVS Betriebsstörungen (Masseschleifen) Buchsen MINI MONITOR-Ausgang BNC-Ausgang Mechanische Buchse für Filmvorratsanzeige Stromversorgung Überlastungsanzeige Universal Zubehör-Buche Universal Zubehör-Buche ARRIFLEX 416 Kurzanleitung 01/2008, Seite 5... -
Seite 6: Technische Daten
-5 heizbare Augenmuschel, ARRI On-board Monitore, FF-3 Schärfenzieheinrichtung (mit Verstellplatte), FF-4 und -5 Schärfezieheinrichtung (für Leichtstütze-Rohre oder Verstell- platte), 15 mm und 19 mm Stützstangen-Kompendien (mit Verstellplatten), ARRI/Zeiss Ultra 16 Objektive, ARRI/Zeiss LWZ-1 Leichtzoom, ARRI/Zeiss Ultra Prime Objektive, ARRI/Zeiss Master Prime Objektive. -
Seite 7: Kamerahauptschalter, Kamera Einschalten, Kamera Display
Filmtransport über “Phase” Taste Bei der ARRIFLEX 416 ist ein manueller Filmtransport nicht möglich. Dieser kann nur mit Hilfe der PHASE-Taste erfolgen, während sich die Kamera in Standby befindet. Wird PHASE nur kurz gedrückt, gibt die Spiegelblende das Bildfenster für den „Fusselcheck“... -
Seite 8: Film In Die 416 Kassette Einlegen
2. Schritt: Die Aufwickelseite Die folgenden Tätigkeiten können bei gedämpftem Licht durchgeführt werden: • Die Kassette um die Längsachse drehen, so dass sich die Aufwickelseite oben befindet. Der ARRI Schriftzug auf dem Kassetten- deckel steht jetzt auf dem Kopf. • Die Aufwickelseite öffnen und den Andruckrollen-Arm wegschwenken. Einen leeren Filmkern auf den Kernhalter anbringen. - Seite 9 • Jetzt kann man den Filmkern loslassen – die Zahntrommel verfügt über genügend Trägheit, um die Schlaufenlänge zu halten. • Den Film zwischen Daumen und Mittelfinger der linken Hand halten, während man den Filmanfang mit dem Zeigefinger in den „unteren“ Kassettenmaulschlitz einführt. Der genaue Eintrittswinkel ist hierbei nicht so entscheidend wie bei den ARRI 16SR- Kassetten.
-
Seite 10: Überprüfen Der Schlaufe & Ansetzen Der Kassette
Hinweis: Nachdem eine neue Kassette eingesetzt wurde, oder der Kamerahauptschalter eingeschaltet wurde, sollte man immer die PHASE-Taste drücken, um einen Schlaufentest durchzuführen (Displayanzeige: „loop“). Dies dauert zwei Sekunden: Dabei bewegt sich der Greifer um die Schlaufe zu prüfen und zu zentrieren. ARRIFLEX 416 Kurzanleitung 01/2008, Seite 10... -
Seite 11: Kamera Display - Bildfrequenz & Spiegelblende
Spezialwerkzeug soweit im Uhrzeigersinn drehen, bis die Verstellblende den gewünschten Hellsektor erreicht hat; die Sektorblende rastet in folgenden Positionen ein:180°/172,8°/150°/144°/135°/90° und 45°. Dreht man gegen den Uhrzeigersinn, so reduziert man den einzustellenden Hellsektor. 416 Spezialschraubendreher ARRIFLEX 416 Kurzanleitung 01/2008, Seite 11... -
Seite 12: Kamera-Display - Wahleinstellung & Optionen
Mit Hilfe von SEL nun die Farbskala von Rot (r), Grün (G) und Blau (b) durchlaufen. Mit SET wechselt man zum jeweils nächsten blinkenden RGB Farbwert der Farbskala zwischen 0 (keine Farbe) und 16 (maximale Farbsättigung). Es bedarf keiner Bestätigung. ARRIFLEX 416 Kurzanleitung 01/2008, Seite 12... -
Seite 13: Aufsteckakku Obb-2
Akkubuchse wird der Ladungszustand an die Kamera übermittelt. Wenn der OBB-2 aufgesteckt ist, zeigt das Display im Modus 3 zusätzlich die Akkukapazität in Prozent sowie die Kameralaufzeit in Stunden an. Hinweis: Die neue 416 Spanungsversorgungsbuchse bleibt trotz des neuen Spezialkontaktes kompatibel mit den ARRI 24 Volt Standardstromkabeln. -
Seite 14: Integrierte Videoausspiegelung Ivs
Öffnen Sie die Irisblende der Video-Optik ganz und verwenden Sie entweder die automatische Gain Kontrolle (automa- tische Signalverstärkung) oder die MGC Manual Gain Control, um die Bildhelligkeit zu regeln. Schließen sie die Irisblende der Video-Optik nur, falls die Helligkeit den elektronischen Helligkeitsumfang übersteigt. ARRIFLEX 416 Kurzanleitung 01/2008, Seite 14... - Seite 15 Um angesteckte Videomonitore einzustellen, verfügt das 416 IVS über die Möglichkeit, Farbbalken zu generieren. • Dazu halten Sie die ENTER/SET Taste 3 Sekunden lang gedrückt, um ins On-Screen Menü zu kommen. • Im Untermenü WB/GAIN/BARS setzen Sie COLOR BARS auf „on“. ARRIFLEX 416 Kurzanleitung 01/2008, Seite 15...
-
Seite 16: Zubehör
Konfiguration sehr schnell auf ein Stativ gesetzt werden. 416 Kameragehäuse 416 Schulterpolster über Schnellverschluß befestigt, kein Werkzeug nötig Zubehörträger Klemmhebel 416 linke Stützrohr-Halterung wird mit zwei Schrauben befestigt, 3mm Inbusschlüssel notwendig Sicherheits- verschluß Klemmhebel Schlitten Keilplatte Basisplatte Stativkopf ARRIFLEX 416 Kurzanleitung 01/2008, Seite 16... - Seite 17 Die Platte bietet zahlreiche 3/8“ Gewinde zur Montage einer Steadicam- oder anderer Grundplatten an der Unsterseite der Kamera. Soll eine 416 mit angesetzter LWS-5 auf ein Stativ montiert werden, wird die Steadicam Platte als Abstand- shalter benötigt. ARRIFLEX 416 Kurzanleitung 01/2008, Seite 17...
-
Seite 18: Time-Code Einstellung
Time-Code Handhabung Hinweis: Um SMPTE Time-Code auf Film aufzubelichten, müssen ARRIFLEX 416 Kassetten mit dem 416 Time-Code Modul ausgestattet sein. Hinweis: Die Time-Code Aufzeichnung ist nur möglich bei Verwendung der fünf Standard Bildfrequenzen: 23,976 /24/25/29,97/30 B/s. Die Time-Code Aufzeichnung aktivieren und deaktivieren •... -
Seite 19: Time-Code Empfindlichkeits-Tabelle
(Farbnegativ) TCS 5 Fuji 8672 (Farbnegativ) TCS 4 Kodak 7231 (S/W Negativ) TCS 8 Fuji 8673 (Farbnegativ) TCS 5 Fuji 8682 (Farbnegativ) TCS 6 Fuji 8683 (Farbnegativ) TCS 6 Fuji 8692 (Farbnegativ) TCS 4 ARRIFLEX 416 Kurzanleitung 01/2008, Seite 19... -
Seite 20: Arri-Gruppe Serviceadressen
ARRI CSC (Film Equipment Rental, Florida) 2385 Stirling Road, Fort Lauderdale, FL 33312, USA Tel.: +1 954 322 4545, FAX: +1 954 322 4188 Email: estamm@cameraservice.com Internet www.arri.de Kenn-Nr.: K5.40450.0 – Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, 01/2008. © ARRI/2008...
