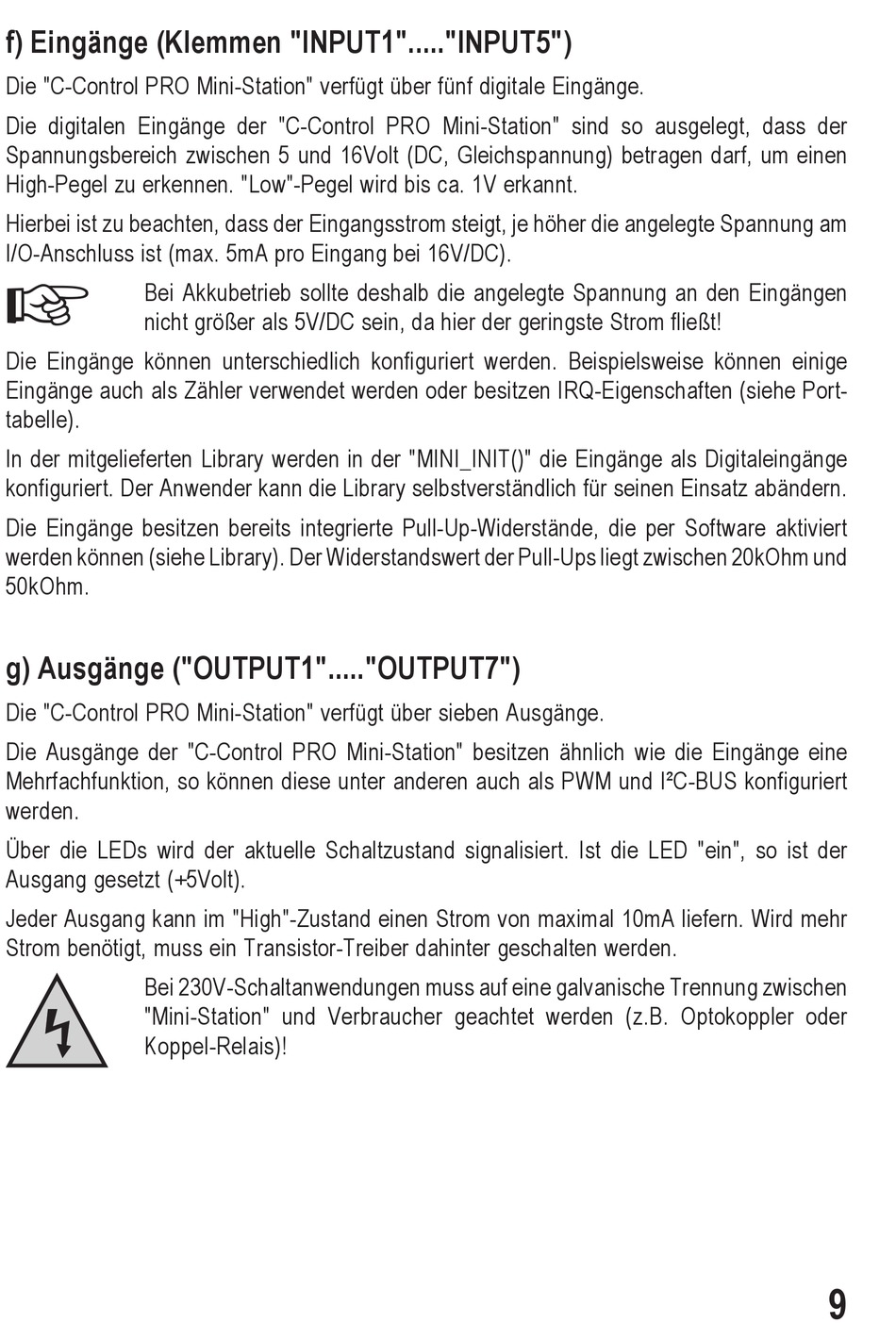

f) Eingänge (Klemmen "INPUT1"....."INPUT5")
Die "C-Control PRO Mini-Station" verfügt über fünf digitale Eingänge.
Die digitalen Eingänge der "C-Control PRO Mini-Station" sind so ausgelegt, dass der
Spannungsbereich zwischen 5 und 16Volt (DC, Gleichspannung) betragen darf, um einen
High-Pegel zu erkennen. "Low"-Pegel wird bis ca. 1V erkannt.
Hierbei ist zu beachten, dass der Eingangsstrom steigt, je höher die angelegte Spannung am
I/O-Anschluss ist (max. 5mA pro Eingang bei 16V/DC).

Bei Akkubetrieb sollte deshalb die angelegte Spannung an den Eingängen
nicht größer als 5V/DC sein, da hier der geringste Strom fließt!
Die Eingänge können unterschiedlich konfiguriert werden. Beispielsweise können einige
Eingänge auch als Zähler verwendet werden oder besitzen IRQ-Eigenschaften (siehe Port-
tabelle).
In der mitgelieferten Library werden in der "MINI_INIT()" die Eingänge als Digitaleingänge
konfiguriert. Der Anwender kann die Library selbstverständlich für seinen Einsatz abändern.
Die Eingänge besitzen bereits integrierte Pull-Up-Widerstände, die per Software aktiviert
werden können (siehe Library). Der Widerstandswert der Pull-Ups liegt zwischen 20kOhm und
50kOhm.
g) Ausgänge ("OUTPUT1"....."OUTPUT7")
Die "C-Control PRO Mini-Station" verfügt über sieben Ausgänge.
Die Ausgänge der "C-Control PRO Mini-Station" besitzen ähnlich wie die Eingänge eine
Mehrfachfunktion, so können diese unter anderen auch als PWM und I²C-BUS konfiguriert
werden.
Über die LEDs wird der aktuelle Schaltzustand signalisiert. Ist die LED "ein", so ist der
Ausgang gesetzt (+5Volt).
Jeder Ausgang kann im "High"-Zustand einen Strom von maximal 10mA liefern. Wird mehr
Strom benötigt, muss ein Transistor-Treiber dahinter geschalten werden.
Bei 230V-Schaltanwendungen muss auf eine galvanische Trennung zwischen
"Mini-Station" und Verbraucher geachtet werden (z.B. Optokoppler oder
Koppel-Relais)!
9
