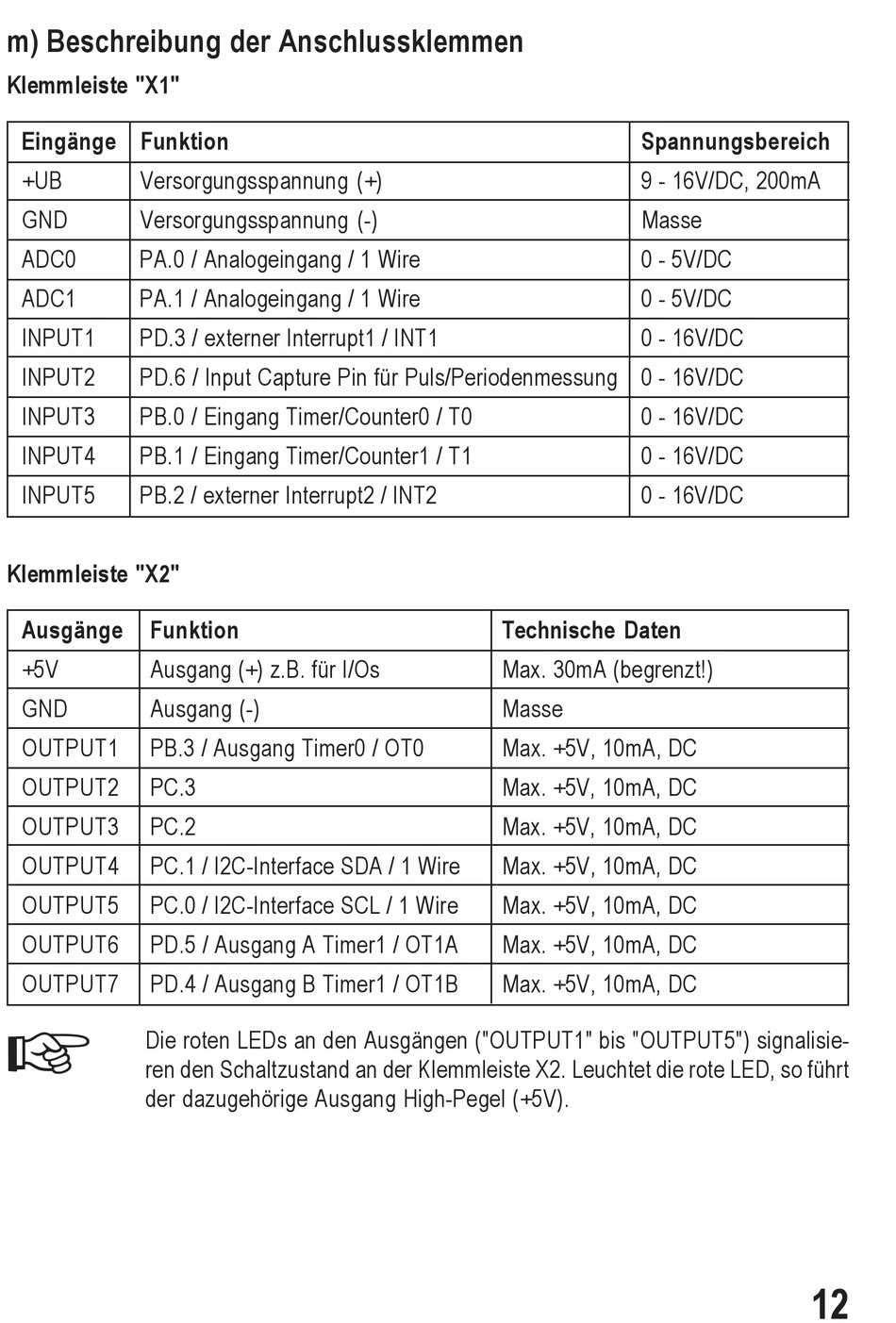

m) Beschreibung der Anschlussklemmen
Klemmleiste "X1"
Eingänge Funktion
+UB Versorgungsspannung (+)
GND Versorgungsspannung (-)
ADC0 PA.0 / Analogeingang / 1 Wire
ADC1 PA.1 / Analogeingang / 1 Wire
INPUT1 PD.3 / externer Interrupt1 / INT1
INPUT2 PD.6 / Input Capture Pin für Puls/Periodenmessung 0 - 16V/DC
INPUT3 PB.0 / Eingang Timer/Counter0 / T0
INPUT4 PB.1 / Eingang Timer/Counter1 / T1
INPUT5 PB.2 / externer Interrupt2 / INT2
Klemmleiste "X2"
Ausgänge Funktion
+5V Ausgang (+) z.B. für I/Os
GND Ausgang (-)
OUTPUT1 PB.3 / Ausgang Timer0 / OT0
OUTPUT2 PC.3
OUTPUT3 PC.2
OUTPUT4 PC.1 / I2C-Interface SDA / 1 Wire
OUTPUT5 PC.0 / I2C-Interface SCL / 1 Wire
OUTPUT6 PD.5 / Ausgang A Timer1 / OT1A
OUTPUT7 PD.4 / Ausgang B Timer1 / OT1B

Die roten LEDs an den Ausgängen ("OUTPUT1" bis "OUTPUT5") signalisie-
ren den Schaltzustand an der Klemmleiste X2. Leuchtet die rote LED, so führt
der dazugehörige Ausgang High-Pegel (+5V).
Spannungsbereich
9 - 16V/DC, 200mA
Masse
0 - 5V/DC
0 - 5V/DC
0 - 16V/DC
0 - 16V/DC
0 - 16V/DC
0 - 16V/DC
Technische Daten
Max. 30mA (begrenzt!)
Masse
Max. +5V, 10mA, DC
Max. +5V, 10mA, DC
Max. +5V, 10mA, DC
Max. +5V, 10mA, DC
Max. +5V, 10mA, DC
Max. +5V, 10mA, DC
Max. +5V, 10mA, DC
