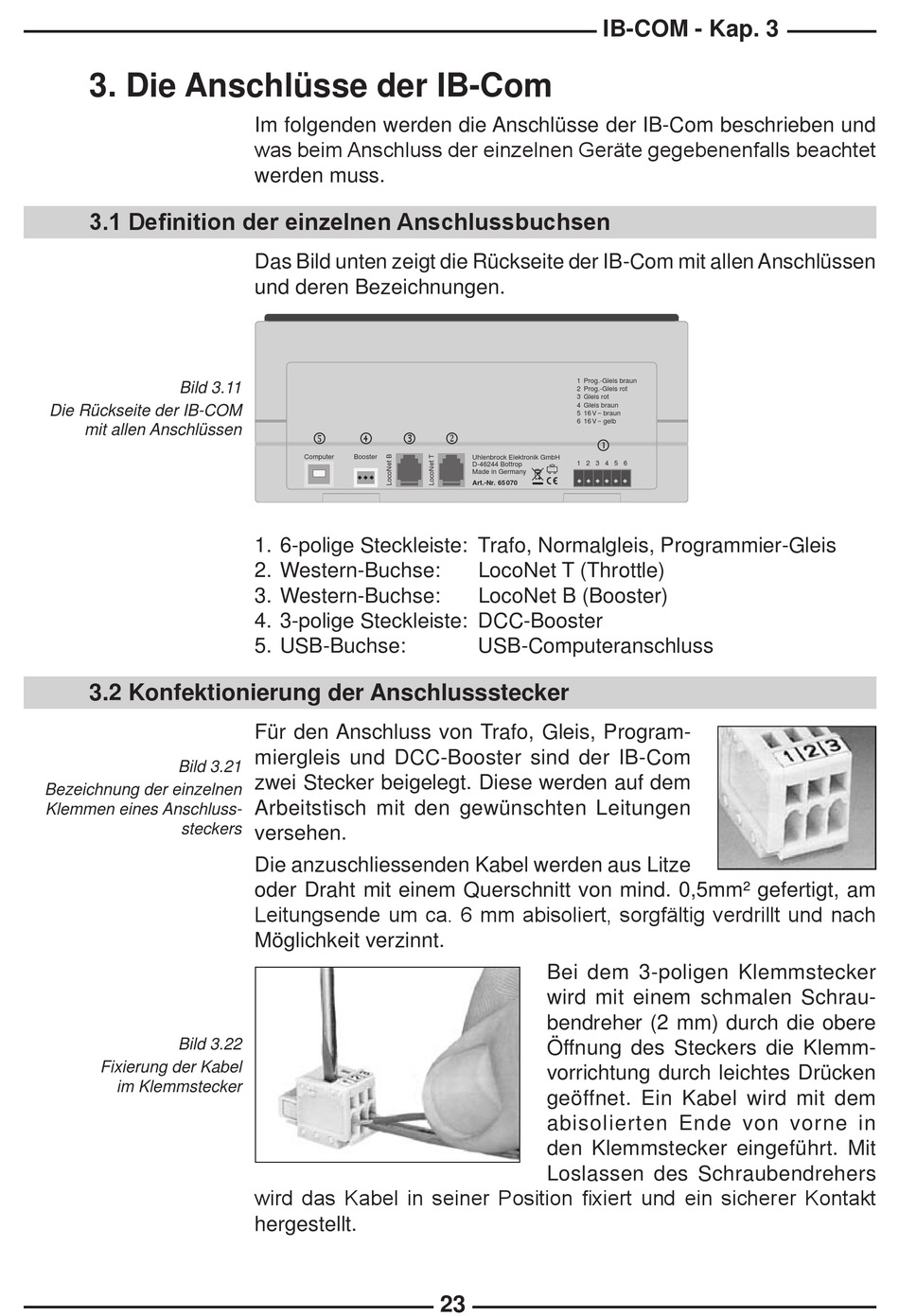

3. Die Anschlüsse der IB-Com

3.1 Definition der einzelnen Anschlussbuchsen

Bild 3.11
Die Rückseite der IB-COM
mit allen Anschlüssen

3. Konfektionierung der Anschlussstecker

Bild 3.21
Bezeichnung der einzelnen
Klemmen eines Anschluss-
steckers
Bild 3.22
Fixierung der Kabel
im Klemmstecker
Im folgenden werden die Anschlüsse der IB-Com beschrieben und
was beim Anschluss der einzelnen Geräte gegebenenfalls beachtet
werden muss.
Das Bild unten zeigt die Rückseite der IB-Com mit allen Anschlüssen
und deren Bezeichnungen.
Ù î í
Computer Booster
1. 6-polige Steckleiste: Trafo, Normalgleis, Programmier-Gleis
2. Western-Buchse:
3. Western-Buchse:
4. 3-polige Steckleiste: DCC-Booster
5. USB-Buchse:
Für den Anschluss von Trafo, Gleis, Program-
miergleis und DCC-Booster sind der IB-Com
zwei Stecker beigelegt. Diese werden auf dem
Arbeitstisch mit den gewünschten Leitungen
versehen.
Die anzuschliessenden Kabel werden aus Litze
oder Draht mit einem Querschnitt von mind. 0,5mm² gefertigt, am
Leitungsende um ca. 6 mm abisoliert, sorgfältig verdrillt und nach
Möglichkeit verzinnt.
wird das Kabel in seiner Position fixiert und ein sicherer Kontakt
hergestellt.
IB-COM - Kap.
1 Prog.-Gleis braun
2 Prog.-Gleis rot
3 Gleis rot
4 Gleis braun
5 16 V ~ braun
6 16 V ~ gelb
Ö
ë
Uhlenbrock Elektronik GmbH
1 2 3 4 5 6
D-46244 Bottrop
Made in Germany
Art.-Nr. 65 070
LocoNet T (Throttle)
LocoNet B (Booster)
USB-Computeranschluss
Bei dem 3-poligen Klemmstecker
wird mit einem schmalen Schrau-
bendreher (2 mm) durch die obere
Öffnung des Steckers die Klemm-
vorrichtung durch leichtes Drücken
geöffnet. Ein Kabel wird mit dem
abisolierten Ende von vorne in
den Klemmstecker eingeführt. Mit
Loslassen des Schraubendrehers
3
