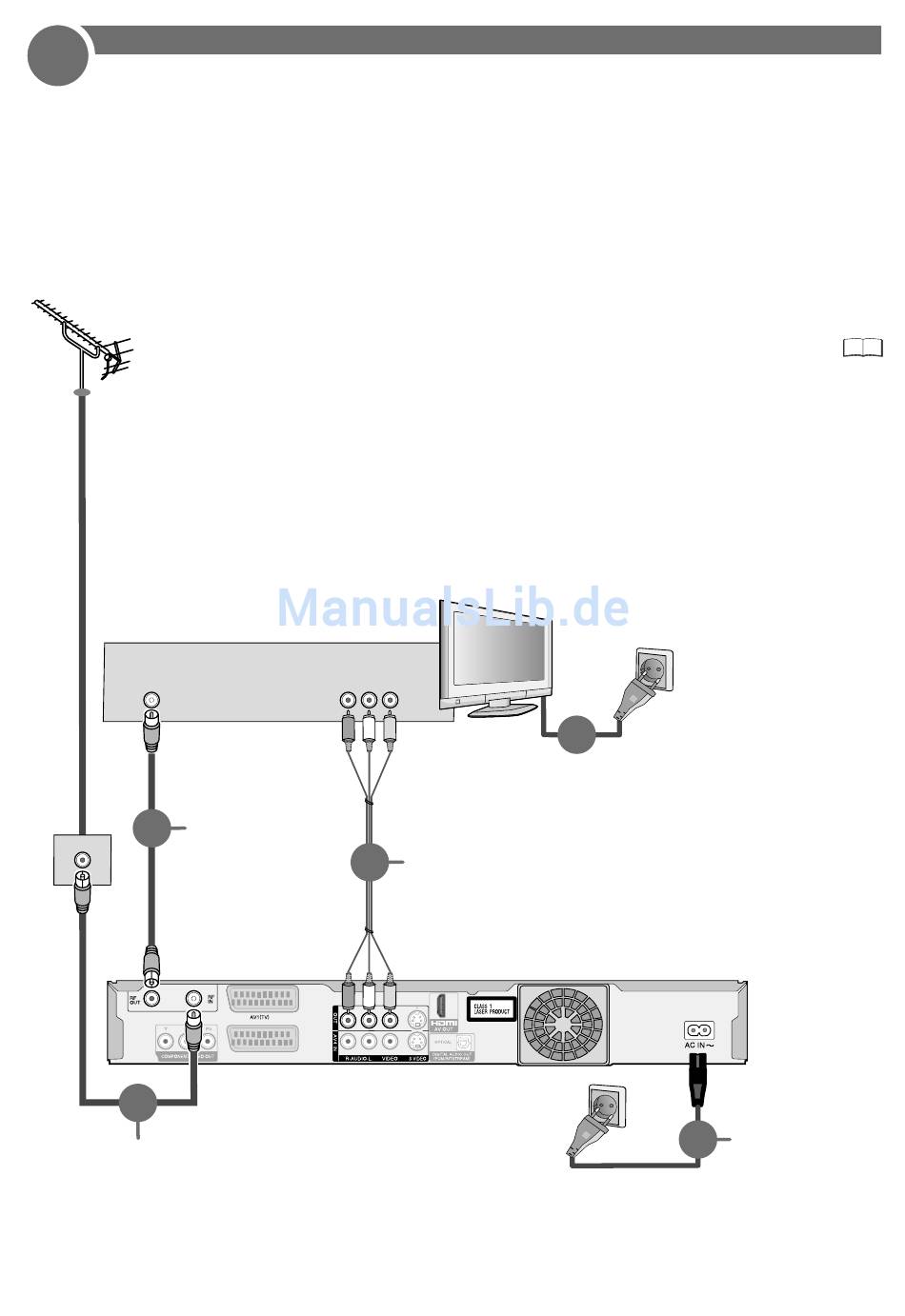

Anschluss mit Audio/Videokabel

C
Rückseite des Fernsehgerätes
RF IN
2
1
HF-Koaxialkabel
(mitgeliefert)
14
Mit dem mitgelieferten Zubehör können Sie diesen häufig verwendeten
Standardanschluss ausführen.
1
Schließen Sie die Antenne an RF IN (Antenneneingang) des DVD Recorders an.
2
Verbinden Sie RF OUT (Antennenausgang) des DVD Recorders mit dem
Antenneneingang des Fernsehgerätes.
3
Verbinden Sie AUDIO OUT (L/R) und VIDEO OUT des
DVD Recorders mit dem Audio/Videoeingang des Fernsehgerätes.
4
Schließen Sie den DVD Recorder und das Fernsehgerät an das
Wechselstromnetz an.
Nachdem die oben genannten Anschlüsse durchgeführt wurden, folgen die
Automatischen Einstellungen des Gerätes.
Audio/Video
HF-Koaxialkabel
(mitgeliefert)
AV2(XT)
IN
3
Audio/Videokabel (mitgeliefert)
Video Gelb
L Weiß
R Rot
Netzanschluss
(AC 220 V - 240 V, 50 Hz)
Netzanschluss
4
Rückseite des Gerätes
4
11
Netzkabel (mitgeliefert)
Verbinden Sie das Netzkabel
erst, nachdem alle anderen
Anschlüsse gesteckt wurden.
