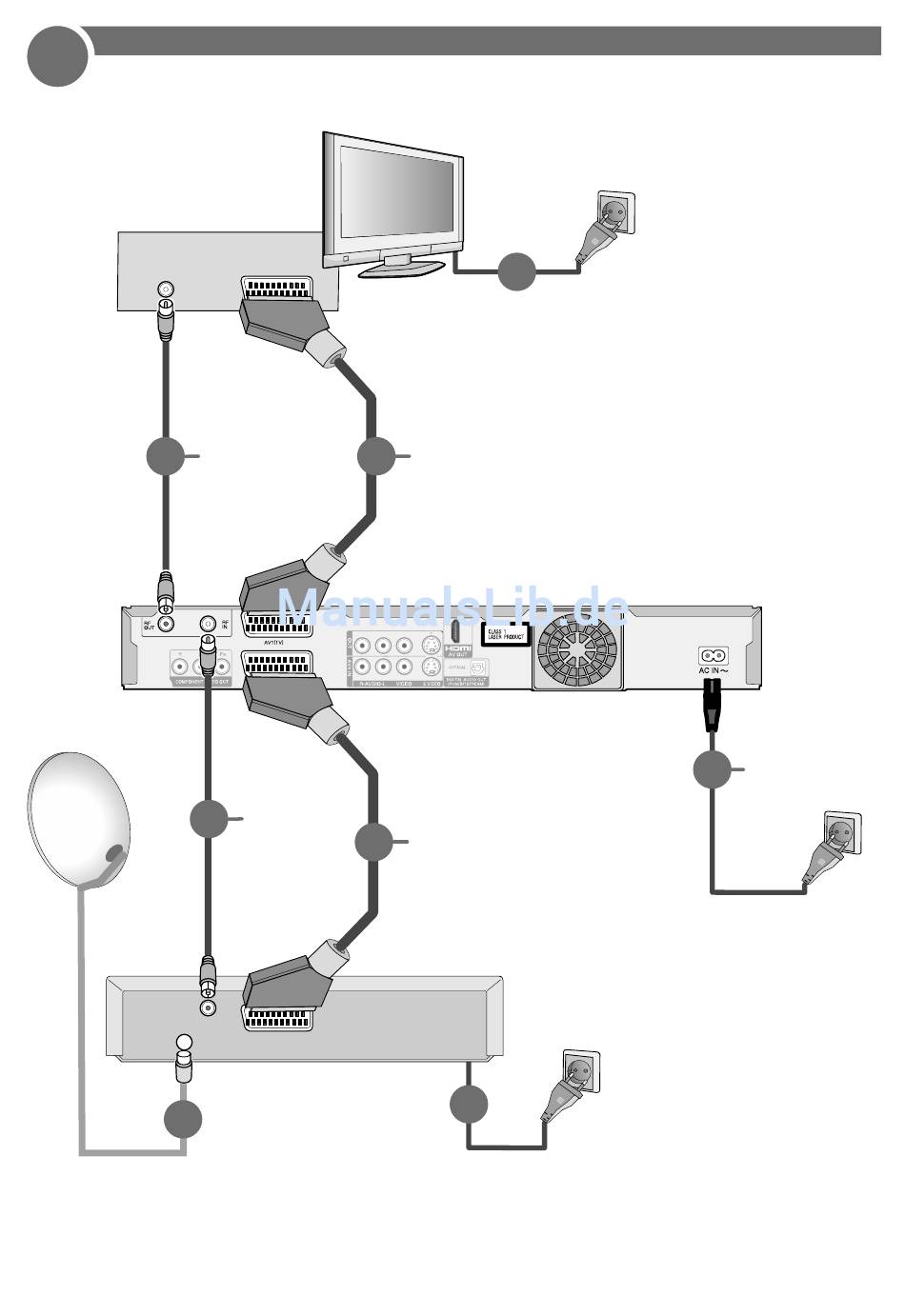

Anschluss an ein Fernsehgerät und Satellitenempfänger
B
Rückseite des Fernsehgerätes
RF IN
3
RF
OUT
LNB IN
1
12
AV IN
4
HF-Koaxialkabel
(mitgeliefert)
2
HF-Koaxialkabel
(mitgeliefert)
5
AV OUT
Rückseite des
Satellitenempfängers
Netzanschluss
6
21-poliges Scartkabel
(Notwendig für TV mit Q Link)
21-poliges Scartkabel
Netzanschluss
6
Rückseite des Gerätes
Netzkabel (mitgeliefert)
Verbinden Sie das Netzkabel
6
erst, nachdem alle anderen
Anschlüsse gesteckt wurden.
Netzanschluss
(AC 220 V - 240 V, 50 Hz)
