Verwandte Anleitungen für JOBO SCP003 Scanviewer
Inhaltszusammenfassung für JOBO SCP003 Scanviewer

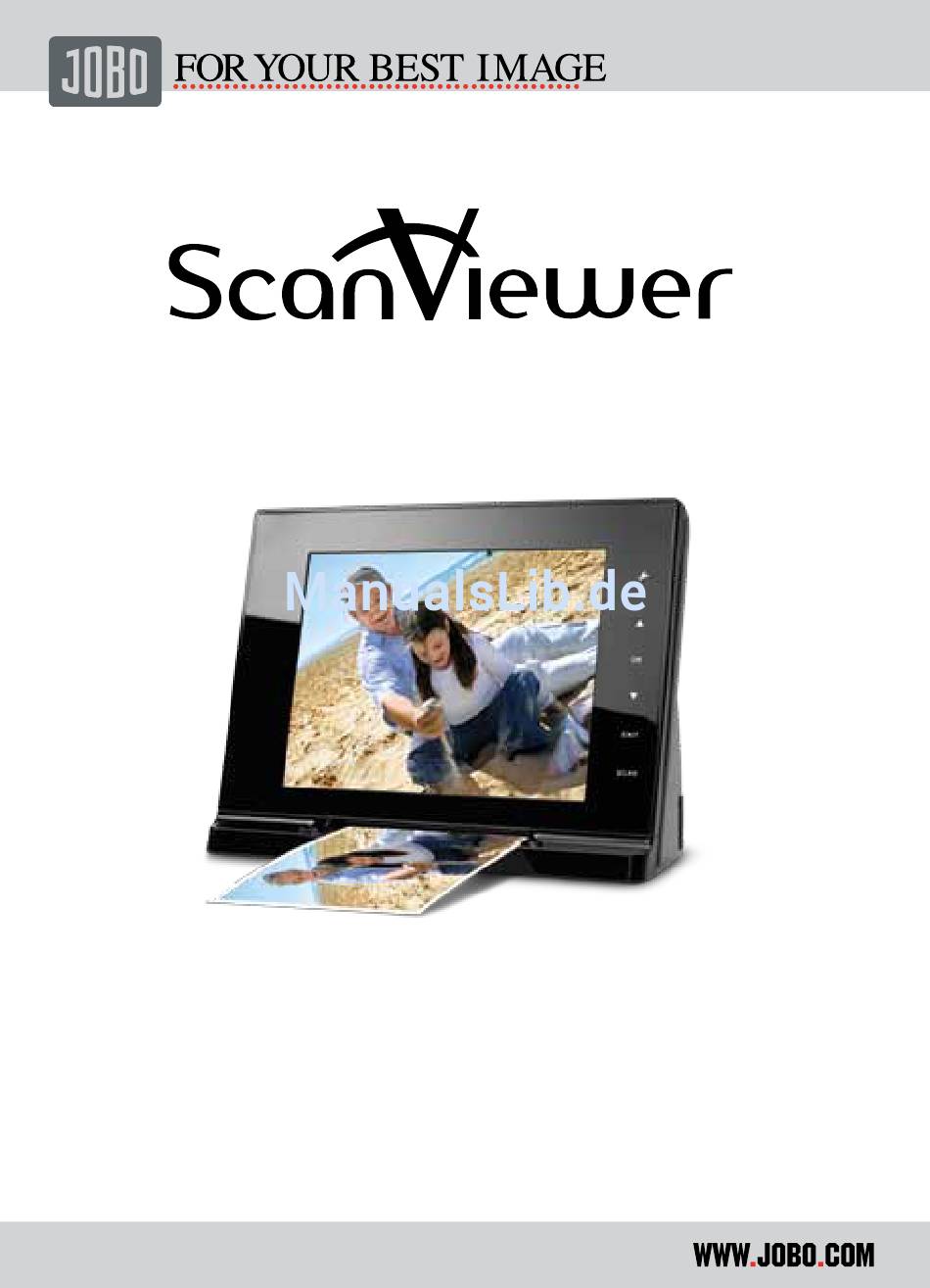

- Seite 1 SCP003 Scanning Photo Display Bedienungsanleitung JOBO AG Kölner Straße 58 D-51645 Gummersbach E-Mail: info@jobo.com Website: www.jobo.com Über 85 Jahre PHoto-Kompetenz...
-
Seite 2: Wichtige Sicherheitshinweise
Sicherheitsabschnitt Vielen Dank für den Kauf unseres Produktes. Mit diesem digitalen Bilderrahmen können Sie Ihre Lieblingsbilder, Video- und Musikdateien wiedergeben; das Gerät können Sie bequem über das beleuchtete Touchpad an der Vorderseite bedienen. Zusätzlich können Sie Ihre Lieblingsfotos mit Ihrem neuen Gerät ganz einfach einscannen und abspeichern. Weitere Erläuterungen dazu finden Sie im Verlauf dieser Anleitung. -
Seite 3: Inhaltsverzeichnis
Inhalt Lieferumfang ................4 Produktübersicht ..............5 Vorderseite ................5 Rückseite ..................5 Fernbedienung ................6 Fernbedienungsreichweite ............7 Batterien in die Fernbedienung einlegen ........7 Speichermedien auswählen ............8 Fotos einscannen ..............9 Scannermenü ................10 Rotieren ..................10 Dieses Bild speichern ...............10 Neues Foro abbrechen/scannen ..........10 Scannermodus beenden ............10 Foto ....................11 Miniaturbildmodus ..............11 Fotos durchblättern..............12... -
Seite 4: Lieferumfang
Lieferumfang 8” Zoll-Bilderrahmen mit Scanner Kalibrierungs- und Reinigungspapier Foto-Schutzhülle Bedienungsanleitung Schnellstartanleitung Fernbedienung (Einschließlich 3 V-Lithiumbatterie vom Typ: CR2025) Hinweis: Ziehen Sie den Isolierstreifen ab, wenn Sie die Fernbedienung zum ersten Mal benutzen. Netzteil Hinweis: Zweipoliger Netzstecker für den europäischen Markt, dreipoliger Netzstecker für Großbritannien. -
Seite 5: Produktübersicht
Produktübersicht Vorderseite Rückseite Fernbedienungssensor: Empfängt die Signale der mitgelieferten Fernbedienung. Einstellungen: Zum Aufrufen des Einstellungsmenüs. Aufwärts: Bewegt die Markierung in den Menüs nach oben. Zum Auswählen in den Menüs oder Einstellungen drücken. Abwärts: Bewegt die Markierung in den Menüs nach unten. Kehrt zum vorherigen Menü... -
Seite 6: Fernbedienung
Fernbedienung Einstellungen: Mit dieser Taste rufen Sie das Einstellungsmenü direkt auf. Modus: Mit dieser Taste gelangen Sie wieder zurück zum Hauptmenü. Bewegt die Auswahlmarkierung in sämtlichen Menüs nach links/rechts, ausgenommen in den Video-Modi: Hier können Sie mit diesen Tasten einen schnellen Rücklauf/Vorlauf bei der Videowiedergabe starten. Wiedergabe: Zum Abspielen der ausgewählten Datei. -
Seite 7: Fernbedienungsreichweite
Fernbedienung 2. Drücken Sie die Batterie-Freigabelasche Fernbedienungsreichweite in Richtung des Pfeils ein. • Richten Sie die Fernbedienung aus einem Abstand von maximal 3 Metern 3. Ziehen Sie den Batteriehalter in Rich- auf den Fernbedienungssensor des tung des Pfeiles heraus; siehe Gerätes. -
Seite 8: Speichermedien Auswählen
Speichermedien auswählen Ihr Bilderrahmen kann Inhalte von internen und externen Speichermedien wie USB-Flash-Laufwerken und Speicherkarten wiedergeben, die gewöhnlich in Digitalkameras genutzt werden (MMC, SD, MS/MS Pro, CF Typ I und xD-Karten). Dabei können mehrere Speichermedien gleichzeitig eingesteckt oder angeschlossen sein. Allerdings kann Ihr Bilderrahmen immer nur auf ein Speichermedium zugreifen und dessen Inhalte wiedergeben. -
Seite 9: Fotos Einscannen
Fotos einscannen 1. Schalten Sie den Bilderrahmen ein. Hinweis: • Der Scanner liest Fotos der Größen 2. Starten Sie die Scanfunktion mit der 4 x 5 bis 10 x 15 cm ein. Legen Sie <SCAN>-Taste. KEINE Fotos kleiner als 4 x 5 oder größer als 10 x 15 cm ein! •... -
Seite 10: Scannermenü
Scannermenü Sobald das Scannen abgeschlossen Neues Foro abbrechen/scannen ist, erscheint ein Scannermenü auf dem Zum Scannen eines neuen Fotos Bildschirm. Bitte wählen Sie das gewünschte markieren Sie mit oder Element mit oder aus. die Option Neues Foro abbrechen/ scannen, anschließend drücken Sie . -
Seite 11: Foto
Foto Unterstütztes Bildformat: JPEG Miniaturbildansicht-Einstellungen Hinweis: Nicht sämtliche Bildformate, Einstellungen die von Digitalkameras genutzt werden, Kopieren nach werden von Ihrem Bilderrahmen Löschen unterstützt. Das Gerät ist darauf markieren Systemeinstellungen ausgelegt, Fotos im üblichen JPEG-Format anzuzeigen. Bilder in nicht lesbaren JPEG-Formaten können Sie mit PC-Anwendungen (nicht mitgeliefert) in Miniaturbildmodus das JPEG-Standardformat umwandeln. -
Seite 12: Fotos Durchblättern
Foto * Markieren: Wählen Sie Mehrere markieren, Hinweis: Per Vorgabe werden Fotos in ihrer wenn Sie mehrere Fotos auf einmal Originalgröße angezeigt. Bitte lesen Sie unter auswählen möchten. Sie gelangen wieder zur Bildgröße anzeigen im Miniaturbildansicht, in der Sie die gewünschten Einstellungen-Menü... - Seite 13 Foto Fotos durchblättern-Einstellungen Menü- Beschreibung optionen Einstellungen Kopieren Mit dieser Option können Sie Kopieren nach Löschen nach das ausgewählte Foto vom Drucken LCD-Farbe einstellen derzeit ausgewählten Systemeinstellungen Speichermedium zu einem anderen Speichermedium kopieren. 1. Im Durchblättern-Modus blenden Sie Löschen Zum Löschen des ausgewähl- das Einstellungen-Menü...
-
Seite 14: Diaschau
Foto Diaschau Menü- Beschreibung optionen Unterstützte Bild- und Audioformate: Bildgröße • Zum Anzeigen von Fotos im JPEG und MP3. anzeigen Originalformat wählen Sie Normal. Bei Fotos im Querformat können schwarze Balken am oberen und 1. Starten Sie mit eine Diaschau; unteren, bei Fotos im Hochformat dies funktioniert in jedem beliebigen schwarze Balken am linken oder... -
Seite 15: Gescannte Bilder
Gescannte Bilder Unterstütztes Speicherformat: JPEG Gescannte Bilder zum Computer übertragen 1. Per Vorgabe werden Fotos im 1. Wenn Sie die gescannte Bilder aus Gescannte Bilder-Ordner im dem internen Speicher zu einem internen Speicher abgelegt. Computer übertragen möchten, Zum Durchblättern der schließen Sie das Gerät über das gescannten Fotos wählen Sie (mitgelieferte) Mini-USB-Kabel an... -
Seite 16: Musik
Musik Unterstütztes Audioformat: MP3. Audioeinstellungen Gewählte Aktuelle Seite / rufen Sie das Audiodatei Seiten gesamt Aktueller Modus Einstellungen-Menü auf. Menü- Beschreibung optionen Kopieren Mit dieser Option können Sie nach die ausgewählte Musikdatei vom derzeit ausgewählten Speichermedium zu einem anderen Speichermedium kopieren. -
Seite 17: Video
Video Unterstützte Videoformate: MPEG-1 Videoeinstellungen und MPEG-4 rufen Sie das Ausgewähltes Aktuelle Seite / Video Aktueller Seiten gesamt Einstellungen-Menü auf. Modus Menü- Beschreibung optionen Kopieren Mit dieser Option können Sie nach das ausgewählte Video vom derzeit ausgewählten Speichermedium zu einem anderen Speichermedium kopieren. -
Seite 18: Kalender Und Uhr
Kalender und Uhr Kalendereinstellungen Wählen Sie mit den Tasten rufen Sie das Einstellungen-Menü die Option Kalender auf. Mit können Sie diese Funktion ) im Hauptmenü, drücken Sie wieder verlassen. zum Aufrufen anschließend Menü- Beschreibung optionen Zum Einstellen der Uhrzeit im Gerät. Mit stellen schalten Sie zwischen den Feldern Stunde, Minute und 12/24... -
Seite 19: Einrichtung
Einrichtung 1. Wählen Sie mit den Tasten die Option Einrichtung ) im Hauptmenü, drücken Sie zum Aufrufen anschließend 2. Mit den Tasten treffen Sie Ihre Auswahl oder blättern durch die möglichen Optionen. Option Beschreibung Sprache Zur Auswahl der gewünschten Menüsprache. Ausschalt-Timer Mit dieser Funktion schaltet sich das Gerät nach einer bestimmten Zeit automatisch ab. -
Seite 20: Direktdruck
Direktdruck Fotos ausdrucken Drucker anschließen 1. Wählen Sie ein Foto aus und lassen Sie es anzeigen (Seite 12). Power adaptor 2. Mit rufen Sie das Einstellungen-Menü auf. 3. Wählen Sie mit den Tasten 1. Schalten Sie das Gerät mit der die Option Drucken aus, Ein-/Austaste ein. -
Seite 21: Dateien Zum Und Vom Pc Kopieren
Dateien zum und vom PC kopieren Wenn ein PC angeschlossen ist, können Warnung: Schließen Sie USB-Geräte nicht Sie Musikdateien, Videos und Fotos gleichzeitig an den großen USB-A-Anschluss zwischen dem internen Speicher des und den Mini-USB-Anschluss an: Dies kann Bilderrahmens, eingelegten Speicherkarten zu Konflikten führen und Betriebsstörungen und dem PC austauschen. - Seite 22 Dateien zum und vom PC kopieren 7. Wenn Sie mit dem Kopieren von Dateien fertig sind, trennen Sie die PC-Verbindung, indem Sie auf das Hardware sicher entfernen-Symbol unten rechts im Windows-Desktop klicken. Das nachstehend gezeigte Menü wird daraufhin geöffnet. 8. Wählen Sie das USB-Massenspeichergerät, klicken Sie dann auf die Stoppen-Schaltfläche.
-
Seite 23: Fehlerbehebung
Fehlerbehebung Frage Antwort Wie weit reicht die Fernbedienung? Etwa 3 m, in einem Winkel von etwa 30 ° nach links oder rechts. Warum funktioniert die Eventuell müssen Sie eine frische Batterie einlegen. Bitte verwenden Sie ausschließlich Fernbedienung nicht? Lithiumbatterien vom Typ CR2025 (3 V) only. Warum werden manche Fotos nicht Manche Bilddateiformate werden nicht angezeigt? -
Seite 24: Technische Daten
Technische Daten Anzeigefläche Größe 8” Bildseitenverhältnis Auflösung 800 x 600 Pixel Stromversorgung Netzteil +12 V, 830 mA Audio Lautsprecher 2 x 1 W Verbindungen USB 2.0 (USB-Anschluss vom Typ A zum USB-Anschlüsse Anschluss von USB-Flash-Laufwerken und Mini-USB-Anschluss zur PC-Verbindung) Speichermedien Interner Speicher 1 GB Unterstützte Speicherkarten...
