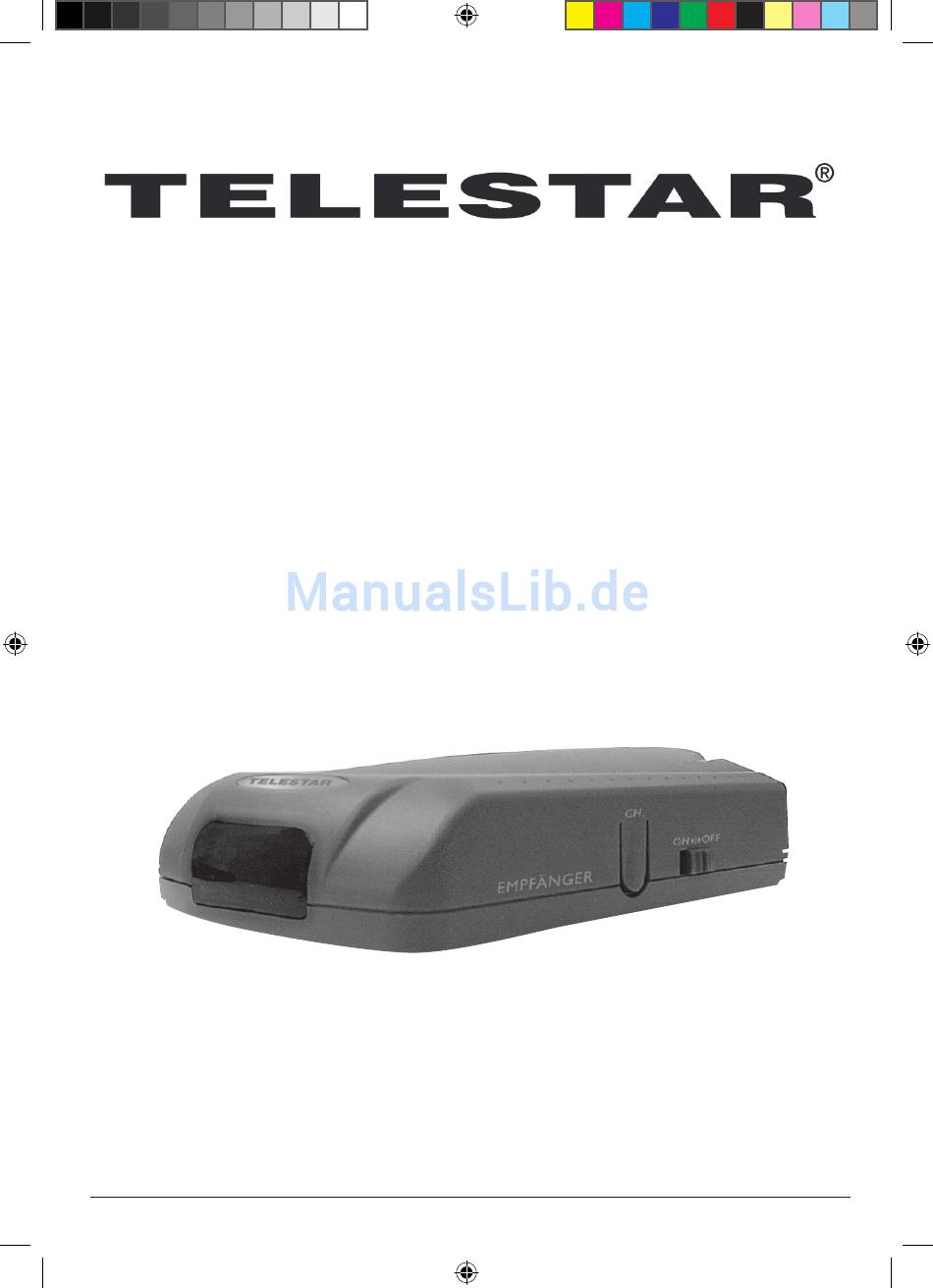

- Seite 1 Bedienungsanleitung SKYROPA 2 BDA SKYROPA 2 03_08.indd 1 14.03.2008 8:54:35 Uhr...
-
Seite 2: Inhaltsverzeichnis
0 820-550 567 (0,14 €/min) oder 00 49-65 95-9003004 Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an 0049-65 95-9 003 0031 senden. Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe/An der B 410, D 54552-Dreis-Brück... -
Seite 3: Allgemeines
. Sollte Ihr Fernsehgerät nicht über eine Scart-Buchse verfügen, können Sie einen im Fachhandel erhältlichen externen Modulator einsetzen und somit das Signal über den HF-Eingang Ihres Fernsehgerätes empfangen . Ebenso werden die Steuersignale der vorhandenen Fernbedienung am Empfangsort in die Rückwegfrequenz von 434 MHz umgesetzt und zur Signalquelle gesendet, wodurch die Bedienung der Bildquelle (z .B . eines Satellitenreceivers oder Videorecorders) ermöglicht wird . Zur Übertragung der Video- und Audiosignale stehen 4 Kanäle zur Verfügung, welche durch Taster an den SKYROPA 2 Geräten eingestellt werden können . Achten Sie darauf, dass Sender und Empfänger jeweils auf dem gleichen Kanal (Kanal 1-4) betrieben werden müssen. BDA SKYROPA 2 03_08.indd 3 14.03.2008 8:54:36 Uhr... -
Seite 4: Anschluss
Video L-Audio-R DC 9V 3 Anschluss des SKYROPA 2 Systems Anschluss des SKYROPA Senders Video-/Audioquelle Sender Video L-Audio-R DC 9V Steckernetzteil IR-Verlängerung Adapterkabel (Sender) > Verbinden Sie die Cinch-Stecker des beiliegenden Adapterkabels Scart-Cinch mit der Aufschrift Sender mit dem SKYROPA 2 Sender . Beachten Sie dabei, dass Sie jeweils die Stecker und Buchsen mit gleicher Farbe miteinander verbinden . > Verbinden Sie die IR-Verlängerung mit der der Buchse IR des SKYROPA 2 Senders . Die IR-Verlängerung sollte so plaziert werden, dass „Blickkontakt“ mit dem IR-Fenster (meistens in der Nähe der Anzeige von Geräten angebracht) der Videoquelle besteht . Nur so ist die Übertragung der Fernbediensignale gewährleistet . > Nachdem Sie alle zuvor genannten Verbindungen hergestellt haben, verbinden Sie das beiliegende Steckernetzteil mit der Buchse DC 9V des SKYROPA 2 Senders >... -
Seite 5: Anschluss Des Skyropa Empfängers
DC 9V Steckernetzteil Adapterkabel (Empfänger) > Verbinden Sie die Cinch-Stecker des beiliegenden Adapterkabels Scart-Cinch mit der Aufschrift Empfänger mit dem SKYROPA 2 Empfänger . Beachten Sie dabei, dass Sie jeweils die Stecker und Buchsen mit gleicher Farbe miteinander verbinden . Video L-Audio-R DC 9V > Der SKYROPA Empfänger sollte so aufgestellt werden, dass das rote IR-Fenster „Blickkontakt“ zur Fernbedienung hat . Nur so ist die Übertragung der Fernbediensi- gnale gewährleistet . > Nachdem Sie die zuvor genannten Verbindungen hergestellt haben, verbinden Sie das beiliegende Steckernetzteil mit der Buchse DC 9V des SKYROPA 2 Empfängers . > Verbinden Sie den Scart-Stecker des Adapterkabels mit der Aufschrift Empfänger mit der Scart-Buchse Ihres Fernsehgerätes . Auf dem Programmplatz AV können Sie nun die Signale des SKYROPA 2 Empfängers sehen . BDA SKYROPA 2 03_08.indd 5 14.03.2008 8:54:40 Uhr... -
Seite 6: Aufstellen Der Geräte
.B . Fernsehgerät) . Beachten Sie, dass Sie den Empfänger so postieren, dass von dem Ort, von dem Sie die Signalquelle bedienen möchten, das rote IR-Fenster sichtbar ist . 4.4 Ausrichtung der Geräte Um eine möglichst gute Sende- und Empfangsleistung zu erreichen, sind in beide Geräte Antennen mit Richtwirkung eingebaut . Um die Übertragungsqualität zu optimieren, kann es daher gegebenenfalls erforderlich sein, die Position der Geräte und die Ausrichtung der Geräte zueinander zu verändern . Sollte der Empfang weiterhin gestört sein, Überprüfen Sie bitte, ob der Empfang auf einem alternativen Kanal besser funktioniert . 5 Bedienung Nachdem Sie nun alle Punkte ausgeführt haben, ist Ihr SKYROPA 2 einsatzbereit . > Schalten Sie nun beide Geräte mit Hilfe der Netzschalter (Power) ein . LED zur Anzeige der IR-Übertragung Netzschalter Kanalein- LED zur Betriebsanzeige / stellung IR-Fenster BDA SKYROPA 2 03_08.indd 6 14.03.2008 8:54:40 Uhr... -
Seite 7: Einstellen Des Sende- Und Empfangskanals
Problem mögliche Ursache Netzschalter von Empfänger und/oder Sender Kein Bild, kein Ton ist nicht eingeschaltet Kabelverbindungen fehlerhaft Empfänger und Sender arbeiten auf unter- schiedlichen Kanälen Störungen in der Bild- und Tonü- Antennen des Systems sind schlecht ausge- bertragung richtet Störsignale auf dem gewählten Übertragungs- kanal . Abhilfe: Anderen Ausgangskanal wäh- len . In der Nähe befindet sich ein eingeschalteter Mikrowellenherd, der die Störungen verurs- acht . Entfernung zwischen Sender und Empfänger zu grofl. Fehlerhafte Kabelverbindung Übertragung der Fernbedienung funktioniert nicht Kein Sichtkontakt zwischen IR-Fernbedienung und Empfänger bzw . zwischen IR-Sender und Signalquelle . BDA SKYROPA 2 03_08.indd 7 14.03.2008 8:54:40 Uhr... -
Seite 8: Technische Daten
600 Ohm Stromversorgung 9V DC 90 mA Abmessungen 145 x 92 x 40mm Gewicht 160g Empfänger Empfangsfreqenz 2,4 bis 2,4835 GHz Videopegel 1Vss Audiopegel 1Vss Empfindlichkeit -88 dBm Kanäle Übertragungsfrequenz der 434 MHz Fernbediensignale Stromversorgung 9V DC 200 mA Abmessungen 145 x 92 x 40mm Gewicht 160g Ihr Produkt trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen . Änderungen und Druckfehler vorbehalten . Stand 03/08 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers . BDA SKYROPA 2 03_08.indd 8 14.03.2008 8:54:40 Uhr...
