Seite 1 Digitaler Receiver DVBT 644 Bedienungsanleitung Version 2, Stand 01.10.2004...
Seite 2 Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen, • sicheren und • vorteilhaften Gebrauch des Digitalen Receivers DVBT 644, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen. Jede Person, die diesen Receiver •...
Seite 3 Gestaltungsmerkmale Verschiedene Elemente der Bedienungsanleitung sind mit fest- gelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um normalen Text, • Aufzählungen, oder Handlungsschritte handelt.
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ................. 6 Grundlegende Sicherheitshinweise ............ 6 Erläuterung der Sicherheitshinweise ..........8 Bestimmungsgemäßer Gebrauch............8 Lieferumfang ..................9 Beschreibung.................. 10 Geräteübersicht und Anschluss ........... 12 Receiver Vorderseite ................ 12 Receiver Rückseite................13 Receiver anschließen ..............14 Antenne anschließen ................ 14 Anschluss mit einem SCART-Kabel ..........
Seite 5 Bedienen..................36 Grundlegende Bedienungsschritte ........... 36 Benutzeroberfläche auf dem TV-Bildschirm ........37 Aufbau der Untermenüs..............37 Menü-Übersicht ................38 Programmverwaltung................ 38 Programmführer (EPG)..............42 Spiele ....................43 Zusätzliche Funktionen..............44 Demontieren..................46 Reinigen................... 47 Fehlfunktionen beseitigen ............. 48 Entsorgen ..................49 Technische Daten ................
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Der elektrische Anschluss • Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
Seite 7 Sicherheitshinweise • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fach- personal. Andernfalls gefährden Sie sich und andere. • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Der richtige Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z.
Seite 8: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirt- schaftlichen Gebrauch des Receivers.
Seite 9: Lieferumfang
Lieferumfang Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Anzahl Erklärung Digitaler Receiver DVBT 644 Fernbedienung Batterien (Typ AAA, „Microzellen“) SCART-Kabel...
Seite 10: Beschreibung
Beschreibung Beschreibung Der digitale Receiver DVBT 644 wird mit einer Spannung von 100–240 V betrieben. Es handelt sich um einen DVB-T-Receiver. „DVB-T“ steht für den internationalen Standard „Digital Video Broadcasting – Terrestrial“ und kennzeichnet das über Antenne ausgestrahlte digitale Fernsehen. Sie haben dadurch die Möglichkeit, digitale Programme über eine fest installierte Hausantenne zu empfangen.
Seite 11 Beschreibung Weitere Ausstattungsmerkmale: • Bildschirm-Menü • Vollständig kompatibel mit MPEG-2 und DVB-T • MPEG-Video (MP@ML), MPEG-1 Audio Layer1, Layer 2 • Netzanschluss 100–240 V, 50–60 Hz • 2000 Programmspeicherplätze • Kindersicherung • 8 Favoritenlisten • Automatischer Sender-Suchlauf • Sender-Listeneditor • Analoger Tonausgang über Cinch-Stecker •...
Seite 12: Geräteübersicht Und Anschluss

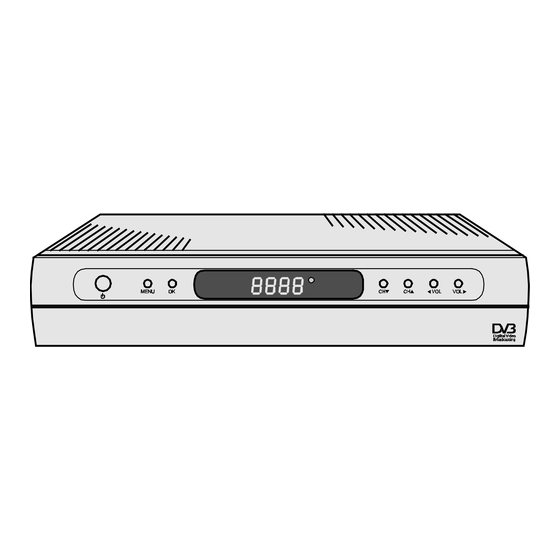

Geräteübersicht und Anschluss Geräteübersicht und Anschluss Receiver Vorderseite Symbol Erklärung Wechsel zwischen Betriebsmodus und Standby-Modus MENU Ruft das Menü auf Bestätigt eine Auswahl LED-Display Zeigt Programmplatz oder Zeit an – Infrarotempfänger für die Signale der Fernbedienung Wechsel zum nächst tieferen Programmplatz, CH ▼...
Seite 13: Receiver Rückseite
Geräteübersicht und Anschluss Receiver Rückseite Symbol Erklärung ANT OUT Durchschleif-Anschluss für Receiver ANT IN Anschluss des Antennen-Kabels RS 232-C Serielle Schnittstelle SCART-Anschluss Video-Gerät SCART-Anschluss TV-Gerät S/P DIF Digitaler koaxialer Audio-Ausgang VIDEO OUT Cinch-Anschluss Video-Gerät AUDIO OUT L Analoger Audio-Anschluss, links AUDIO OUT R Analoger Audio-Anschluss, rechts 100–240 V ∼...
Seite 14: Receiver Anschließen
Receiver anschließen Receiver anschließen Achtung! Entfernen Sie vor dem Anschließen alle Folien vom Receiver oder der Fernbedienung. Andernfalls kann der Receiver beschädigt werden oder die Fernbedienung nicht ordnungsgemäß funktionieren. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß...
Seite 15 Receiver anschließen Sie haben folgende Möglichkeiten zur Auswahl: • Ein – Mit dieser Spannung können Sie eine aktive Zimmerantenne speisen. Am Antennen-Ausgang des Receivers liegen 5 Volt Spannung an. • Aus – Sie können eine passive Zimmerantenne oder Hausantenne anschließen. Am Antennen-Ausgang des Receivers liegt keine Spannung an.
Seite 16: Anschluss Mit Einem Scart-Kabel
Receiver anschließen Anschluss mit einem SCART-Kabel Stecken Sie den F-Stecker des Antennen-Kabels auf den Antennen-Anschluss „ANT IN“ am Receiver. Stecken Sie das SCART-Kabel in den SCART-Anschluss „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in den SCART-Anschluss „VCR“...
Seite 17 Receiver anschließen Anschluss-Schema mit SCART-Kabel...
Seite 18: Anschluss Mit Video-Kabel
Receiver anschließen Anschluss mit Video-Kabel Achtung! Beachten Sie unbedingt die Angaben zum Anschluss des Video-Kabels in der Bedienungsanleitung Ihres TV-Geräts. Wegen der besseren Übertragungsqualität empfehlen wir den Anschluss mit einem SCART-Kabel. Das Video-Kabel (Cinch-Kabel) gehört nicht zum Liefer- umfang. Stecken Sie den F-Stecker des Antennen-Kabels auf den Antennen-Anschluss „ANT IN“...
Seite 19 Receiver anschließen Anschluss-Schema...
Seite 20: Anschluss Eines Audio-Digital-Receivers
Receiver anschließen Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital-Receiver mit dem koaxialen Ausgang des Receivers DVBT 644 verbinden. Achtung! Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers. Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Seite 21 Receiver anschließen Anschluss-Schema...
Seite 22: In Betrieb Nehmen
In Betrieb nehmen In Betrieb nehmen Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. Das Gerät befindet sich im Standby-Modus. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie diese ein. Schalten Sie den AV-Kanal am TV-Gerät ein. Entnehmen Sie bitte der Bedienungsanleitung des TV- Geräts, wie Sie den „AV“-Kanal einschalten.
Seite 23 In Betrieb nehmen Achtung! Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll. Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbe- dienung (Siehe folgende Seiten).
Seite 24: Funktionen Der Tasten
In Betrieb nehmen Funktionen der Tasten Symbol Erklärung Einschalten und auf Standby-Betrieb schalten 0–9 Programm direkt auswählen, Zifferneingabe...
Seite 25 In Betrieb nehmen Symbol Erklärung TV/Radio Zwischen Radio und TV umschalten, sofern Radio verfügbar Recall Wechsel auf das zuvor gewählte Programm Info Anzeige der Empfangsdaten des aktuellen Programms Exit Menü oder Menüpunkt verlassen – Wechsel zum nächst niedrigeren Programmplatz – Cursor-Bewegung abwärts –...
Seite 26: Ein- Und Ausschalten
In Betrieb nehmen Ein- und Ausschalten Um zwischen Standby-Modus und Betriebsmodus zu wechseln, drücken Sie die „ “-Taste am Receiver oder an der Fern- bedienung.
Seite 27: Grundeinstellungen Vornehmen
Grundeinstellungen vornehmen Grundeinstellungen vornehmen In Menüs und Untermenüs navigieren Um zwischen den Menüpunkten zu wechseln, drücken Sie die Pfeiltasten „CH “ und „ C H “ an der Fernbedienung. Beachten Sie die Erklärungen am unteren Bildschirmrand. Der ausgewählte Menüpunkt wird durch eine Darstellung als Text in grün aufblinkender Farbe markiert.
Seite 28: Systemeinstellung Ändern
Grundeinstellungen vornehmen Systemeinstellung ändern Achtung! Wählen Sie bei „Antenna Power“ nur die Option „Ein“, wenn Sie eine aktive Zimmerantenne anschließen. Andernfalls kann der Receiver oder die Antenne beschädigt werden. Rufen Sie das Menü „Installation“ auf. Im Untermenü „Systemeinstellungen“ können Sie die folgenden Einstellungen vornehmen: Einstellung Optionen...
Seite 29 Grundeinstellungen vornehmen Einstellung Optionen Erläuterung Startkanal Letzter Hier können Sie aus der angezeigten Programmliste auswählen, welcher Kanal beim Einschalten des Receivers automatisch aufgerufen wird. Modulator PAL I/PAL G/PAL K PAL ist eine vor allem in Europa, Standard NTSC M Australien und einigen asiatischen und afrikanischen Ländern gebräuchliche Fernsehnorm zur Farbübertragung.
Seite 30: Sender Suchen Und Editieren
Grundeinstellungen vornehmen Sender suchen und editieren Um schnell einen Sender zu suchen oder die Eigenschaften von gespeicherten Sendern zu ändern, wählen Sie das Untermenü „Programmsuche“. In diesem Menü können Sie die einzelnen Einstellungen für einen Sender vornehmen. Wählen Sie mit den Pfeiltasten „CH “...
Seite 31: Kindersicherung/Kennwort (Pin-Code)
Grundeinstellungen vornehmen Sender suchen Mit diesem Menü können Sie der Senderliste einen Sender hinzufügen, indem Sie die entsprechenden Informationen eingeben. Verwenden Sie diese Möglichkeit aber erst, wenn Sie bereits mit der digitalen Übertragungstechnik vertraut sind und die entsprechenden Informationen zur Hand haben. Sie haben für die Sendersuche folgende Optionen zur Auswahl: •...
Seite 32 Grundeinstellungen vornehmen Kindersicherung Im Menü Programmverwaltung (siehe Seite 38) können Sie einzelne Programme sperren. Mit der Funktion „Kindersicherung“ können Sie diese Sperre ein- oder ausschalten. Wenn Sie die Kindersicherung einschalten möchten, wählen Sie die Option „Ein“. Wenn Sie die Kindersicherung ausschalten möchten, wählen Sie die Option „Aus“.
Seite 33: Werkseinstellung
Grundeinstellungen vornehmen Werkseinstellung Der Receiver wird in den Auslieferungszustand zurück- gesetzt. Alle von Ihnen vorgenommenen Einstellungen und gespeicherten Daten werden gelöscht. Wählen Sie mit den Pfeiltasten „CH “ und „ C H “ den Menüpunkt „Werkseinstellungen“. Drücken Sie die „OK-Taste“. Sie werden zur Eingabe des Kennworts aufgefordert.
Seite 34: Zeit-Einstellungen Ändern
Grundeinstellungen vornehmen Zeit-Einstellungen ändern Im Untermenü „Timer“ können Sie zwischen den Menüs „Zeit- und Datumseinstellungen“ und „Timer Programmierung“ wählen. Zeit- und Datumseinstellungen Das Menü „Zeit- und Datumseinstellungen“ weist folgende Einstellmöglichkeiten auf: Einstellung Erläuterung Lokalzeit Stellen Sie hier die Abweichung von der Hauptzeit (GMT) ein.
Seite 35 Grundeinstellungen vornehmen Stellen Sie je nach Option die gewünschte Uhrzeit, den Wochentag oder das Datum ein. Wenn sich der Receiver zu dem gewählten Zeitpunkt einschalten soll, wählen Sie „Receiver an“ bei „Ein/Ausschalten“. Wenn sich der Receiver zu dem gewählten Ereignis ausschalten soll, wählen Sie „Receiver aus“...
Seite 36: Bedienen
Bedienen Bedienen Grundlegende Bedienungsschritte Wechsel zwischen Radio- und TV-Modus Falls Sie sich in einem Menü befinden, verlassen Sie es mit der „EXIT“-Taste. Sie können nur in den Radio-Modus wechseln, wenn er von Ihrem Anbieter ausgestrahlt wird. Um zwischen Radio-Modus und TV-Modus zu wechseln, drücken Sie die „TV/Radio“-Taste.
Seite 37: Benutzeroberfläche Auf Dem Tv-Bildschirm
Bedienen Benutzeroberfläche auf dem TV-Bildschirm Über die Menüs der Benutzeroberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Sie müssen den Receiver und das TV-Gerät einschalten, um sich die Benutzeroberfläche anzeigen zu lassen. Sie besteht aus dem Hauptmenü und seinen Untermenüs. Drücken Sie die „MENU“-Taste.
Seite 38: Menü-Übersicht
Bedienen Menü-Übersicht Untermenü Menüpunkte/Inhalt Programmverwaltung TV Programme/Radio Programme Programmführer Siehe „EPG“, siehe Seite 42 Timer Zeit- und Datumseinstellungen, siehe Seite 34 Timerprogrammierung, siehe Seite 34 Installation Programmsuche, siehe Seite 30 Systemeinstellungen, siehe Seite 28 Kindersicherung, siehe Seite 31 Werkseinstellung, siehe Seite 33 Receiver Information Zeigt Informationen zum Receiver und zur installierten Software an...
Seite 39 Bedienen Löschen Sie können Sender komplett aus der Senderliste löschen. Wählen Sie mit den Pfeiltasten „CH “ und „ C H “ den Sender aus, den Sie löschen möchten. Wenn Sie den Sender löschen möchten, drücken Sie die rote Taste „TEXT“ auf der Fernbedienung. Bestätigen Sie die Sicherheitsabfrage durch Drücken der „OK“-Taste.
Seite 40 Bedienen Drücken Sie die „OK“-Taste. Der gewählte Sender wird mit einem Symbol der jeweiligen Favoritenliste gekennzeichnet. Wiederholen Sie diese Schritte für den nächsten Sender, den Sie in die Favoritenliste aufnehmen möchten. Wenn Sie einen Sender wieder aus der Favoritenliste entfernen möchten, wählen Sie ihn mit den Pfeiltasten „CH “...
Seite 41 Bedienen Drücken Sie die „OK“-Taste. Der gewählte Sender wird mit dem Symbol „ “ gekennzeichnet. Wiederholen Sie diese Schritte für den nächsten Sender, den Sie sperren möchten. Wenn Sie einen Sender wieder entsperren möchten, wählen Sie ihn mit den Pfeiltasten „CH “...
Seite 42: Programmführer (Epg)
Bedienen Drücken Sie die „OK“-Taste. Es stehen Ihnen die Optionen • Favorit • Sperren • Verschlüsselt • Programmname zum Sortieren zur Verfügung. Wählen Sie die gewünschte Option aus. Drücken Sie die „OK“-Taste. Programmführer (EPG) Um zusätzliche Informationen • zur laufenden Sendung, •...
Seite 43: Spiele
Bedienen Spiele Sie haben die Auswahl zwischen den Spielen Tetris, Move und Snake. Tetris Wenn Sie Tetris spielen wollen, wählen Sie die Option „Tetris“ und drücken Sie die „OK“-Taste. Bei diesem Spiel müssen Sie aus vier Teilen bestehende Bausteine so drehen, dass Sie eine lückenlose Mauer bilden. Eine lückenlose Reihe wird entfernt.
Seite 44: Zusätzliche Funktionen
Bedienen Zusätzliche Funktionen Informationen anzeigen lassen Diese Funktion steht nur zur Verfügung, wenn der Sender entsprechende Daten ausstrahlt. Sie können sich folgende Informationen zum aktuellen Programm anzeigen lassen. Um zusätzliche Informationen am Bildschirm anzuzeigen, drücken Sie die „INFO“-Taste. Senderliste anzeigen Um die Liste der TV-Sender bzw.
Seite 45 Bedienen Teletext anzeigen Um den Teletext aufzurufen, drücken Sie während des Betriebs auf die „TXT“-Taste. Geben Sie die gewünschte Seitennummer mit den Zifferntasten ein. Diese Funktion kann nur genutzt werden, wenn der eingestellte Sender Teletext anbietet. Audio-Einstellung auswählen Mit dieser Einstellung können Sie zwischen Stereo, und (Mono) links oder (Mono) rechts umschalten.
Seite 46: Demontieren
Demontieren Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Ziehen Sie das Antennen-Kabel vom Receiver ab. Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung in der Originalverpackung.
Seite 47: Reinigen
Reinigen Reinigen Gefahr eines Stromschlags! Es darf keine Flüssigkeit in den Receiver gelangen. Reinigen Sie ihn niemals mit einem nassen Tuch. Ziehen vor dem Reinigen den Netzstecker aus der Netzsteckdose. Achtung! Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.
Seite 48: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Die Anzeige im Das Stromkabel ist nicht angeschlossen. Display leuchtet Schließen Sie das Stromkabel an die Netz-Steckdose an. nicht. Der Netz-Schalter ist nicht eingeschaltet. Schalten Sie den Netz-Schalter ein. Kein Ton oder Bild, Der Receiver ist im Standby-Betrieb.
Seite 49: Entsorgen
Entsorgen Entsorgen Werfen Sie den Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.
Seite 50: Technische Daten
Technische Daten Technische Daten Receiver Maße (B × T × H) 300 x 215 x 70 mm Gewicht (ohne Verpackung) 2,3 kg Betriebstemperatur 0 ºC bis +40 ºC Lagerungstemperatur –40 ºC bis +65 ºC System Entspricht DVB-Standard Tuner Eingang F-Buchse IEC 169–24 Frequenzbereich VHF: 178 MHz ~ 228 MHz...
Seite 51 Technische Daten Datenschnittstelle Buchse 9-polig, D-sub, max. 115 Kb/s Fernbedienung Reichweite Bis 7 m Netzteil Stromverbrauch Max. 30 W Netzspannung 100 – 240 V Wechselstrom, 50–60 Hz Anschlüsse auf der Rückseite Audio L/R 2 x RCA Cinch Digitaler Audio-Ausgang 1 x RCA Cinch koaxial Tuner-Eingang IEC 169-24 Tuner Loop-Out...
Seite 52: Glossar
Glossar Glossar „Alternating Current“: Abkürzung für Wechselstrom. „Bit-Error-Rate“: Qualität eines empfangenen, demodulierten Datensignals. Je niedriger die Rate, desto besser das Signal. CATV „Community Antenna Television“: Empfang von Rundfunk- und TV-Programmen über eine Gemeinschaftsantenne. Conditional Kontrolliert den Zugriff des Nutzers auf Leistungen und Access (CA)- Programme, die aus urheberrechtlichen sowie System...
Seite 53 Glossar FEC - Forward Eine Technik, die die Fehlerrate bei der Datenübertragung Error Correction senkt. Zusätzliche Bits werden in den Datenstrom eingefügt, so dass beim Empfang Fehlerkorrektur- Algorithmen angewendet werden können. HDTV „High Definition Television“: Hoch auflösendes Fernsehen für analoge Standards. Entwicklung ruht bzw. wird als Grundlage für die Weiterentwicklung des PAL-Standards zum PAL plus eingesetzt.
Seite 54 Glossar Timer Mit der Funktion Sleep Timer können Sie den Receiver so einstellen, dass er nach einer frei einstellbaren Zeit ein- oder ausschaltet. Swap-Funktion (Recall) Ruft das zuletzt eingestellte Programm auf. Symbolrate Die Symbolrate gibt an, mit welcher Geschwindigkeit Daten versendet werden.
Seite 55: Service Und Hersteller
E-Mail: info@clatronic.de Internet: www.clatronic.com Konformitätserklärung Die Clatronic International GmbH, Industriering Ost 40, D-47906 Kempen erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60 335-1, EN 60 335-2-15 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG •...
Seite 56: Garantie
Garantie Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch.
Seite 57: Nach Der Garantie
Wir bitten Sie daher, bevor Sie Ihr Gerät an den Händler zurückgeben, diese Hotline zu nutzen. Hier wird Ihnen, ohne das Sie Wege auf sich nehmen müssen, schnell geholfen. Clatronic International GmbH Industriering Ost 40 D-47906 Kempen/Germany Für technische Fragen haben wir für Sie folgende Telefon-Hotline eingerichtet: 0 21 52 / 20 06 –...
Seite 58 Nach der Garantie Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie doch einmal unsere Homepage unter www.clatronic.de oder www.clatronic.com...
Seite 59 Ergänzung zur Bedienungsanleitung Clatronic DVB-T Receiver DVBT 644 Videorecorder Aufnahmen mit dem DVBT 644 Stellen Sie vor Beginn einer Aufnahme die Lautstärke des DVB-T Receiver mit der Fernbedienung des DVB-T Receiver auf Maximum. Während der Aufnahme sollten Sie auf alle Funktionseinstellungen an Ihrem DVB-T Receiver verzichten, da die Bildschirmeinblendungen mit aufgezeichnet werden.
Seite 60 DVBT 644 Digital Receiver Operating Instructions...
Seite 61 Foreword These operating instructions will help you to use the DVBT 644 digital receiver, briefly referred to as the receiver, • properly, • safely and • to your advantage. We assume that persons who operate the receiver have general knowledge of handling entertainment electronics equipment. Each person who •...
Seite 62 Structural features Various elements of these operating instructions are provided with defined structural features. This enables you to easily distinguish whether this involves normal text, • lists or action steps.
Seite 63 Table of contents Safety instructions ................6 Basic safety instructions ..............6 Explanation of the safety instructions ..........8 Proper use ..................8 Scope of delivery ................9 Description ..................10 Overview of the receiver and connection ........12 Front of the receiver................12 Rear of the receiver ................
Seite 64 Operation..................36 Basic operating steps ............... 36 User interface on the TV screen............37 Structure of the sub-menus .............. 37 Menu overview.................. 38 Channel Manager ................38 Programme guide (EPG) ..............42 Games ....................43 Additional functions................44 Removing ..................46 Cleaning...................
Seite 65: Safety Instructions
Safety instructions Safety instructions Read through the safety instructions carefully before commissioning the receiver. Observe all warnings and notes on the device and in the operating instructions. Basic safety instructions Electrical connection • To avoid the danger of fire and the risk of electric shock, do not expose the receiver to rain or other types of moisture.
Seite 66 • In the event of malfunctions, disconnect the receiver from the power source. The correct location • Place the receiver onto a firm, level surface. • Avoid placing it in the vicinity of: - sources of heat such as e.g. radiators, - naked flames such as e.g.
Seite 67: Explanation Of The Safety Instructions
Safety instructions Explanation of the safety instructions These operating instructions contain the following safety instruction categories: Danger! Instructions containing the word DANGER warn against possible personal injury. Attention! Instructions containing the word ATTENTION warn against possible material or environmental damage. These instructions contain special information on economical use of the receiver.
Seite 68: Scope Of Delivery
Scope of delivery After purchasing, check the scope of delivery. Number Explanation DVBT 644 digital receiver Remote control Batteries (type AAA, "microcell") SCART cable...
Seite 69: Description
Description Description The DVBT 644 digital receiver is operated with a voltage of 100–240 V. It is a DVB-T receiver. "DVB-T" stands for the international "Digital Video Broadcasting – Terrestrial" standard and refers to digital television which is broadcast via antenna. This enables you to receive digital channels via a firmly installed home antenna.
Seite 70 Further equipment features: • On-screen menu • Fully-compatible with MPEG-2 and DVB-T • MPEG video (MP@ML), MPEG-1 audio layer 1, layer 2 • Mains connection 100–240 V, 50–60 Hz • 2000 channel memory spaces • Parental lock • 8 favourite lists •...
Seite 71: Overview Of The Receiver And Connection
Overview of the receiver and connection Overview of the receiver and connection Front of the receiver Symbol Explanation Switches between operating mode and standby mode MENU Calls the menu up Confirms a selection LED display Shows the channel space or time –...
Seite 72: Rear Of The Receiver
Rear of the receiver Symbol Explanation ANT OUT Feed-through connection for receiver ANT IN Antenna cable connection RS 232-C Serial interface SCART connection for video recorder SCART connection for TV set S/P DIF Digital, coaxial audio output VIDEO OUT Cinch connection for video recorder AUDIO OUT L Analogue audio connection, left AUDIO OUT R...
Seite 73: Connecting The Receiver
Connecting the receiver Connecting the receiver Attention! Before connecting, remove all films from the receiver and the remote control. Otherwise, the receiver may be damaged or the remote control may fail to function properly. Attention! Only connect the receiver to the mains power supply once you have properly connected it to all devices and the antenna.
Seite 74 You may choose between the following options: • On – You may supply an active room antenna with this voltage. A voltage of 5 V is present at the receiver's antenna output. • Off – You may connect a passive room antenna or home antenna.
Seite 75: Connecting With A Scart Cable
Connecting the receiver Connecting with a SCART cable Connect the antenna cable's F connector to the "ANT IN" antenna connection on the receiver. Insert the SCART cable into the "TV set" SCART connection on the receiver. Connect the SCART cable to the TV set. Note the operating instructions supplied for your TV set.
Seite 76 Connection schematic with SCART cable...
Seite 77: Connecting With A Video Cable
Connecting the receiver Connecting with a video cable Attention! Note the specifications for connecting the video cable in the operating instructions for your TV set under all circumstances. Due to better transmission quality, we recommend the use of a SCART cable for connection purposes. The video cable (cinch cable) is not included in delivery.
Seite 78: Connection Schematic
Connection schematic...
Seite 79: Connecting A Digital Audio Receiver
Connecting the receiver Connecting a digital audio receiver If you would like to use 5-channel audio transmission (Dolby Digital Sound/AC3), you must connect your digital audio receiver to the DVBT-644 receiver's coaxial output. Attention! Note the specifications for connecting in the operating instructions supplied with your digital audio receiver.
Seite 80 Connection schematic...
Seite 81: Commissioning
Commissioning Commissioning Insert the receiver's mains plug into the mains socket. The device is set to standby mode. Insert the connected devices' mains plug into the mains socket and switch these on. Switch on the AV channel on the TV set. Please refer to your TV set's operating instructions for information on how to switch the "AV"...
Seite 82 Attention! Batteries may contain toxins which cause damage to the environment. Batteries must therefore be disposed of according to the applicable legal regulations under all circumstances. Never dispose of batteries in normal domestic waste. The remote control transmits infrared signals to the receiver. Refer to the remote control overview (see the following Pages) for the key functions.
Seite 83: Key Functions
Commissioning Key functions No. Symbol Explanation Switching on and switching to standby mode 0–9 Directly selecting the channel, entering digits TV/Radio Switching between radio and TV, if radio is available Recall Switching to the previously selected channel...
Seite 84 No. Symbol Explanation Info Displaying the current channel's reception data Exit Exiting the menu or a menu option – Switching to the next lowest channel space – Moving the cursor down – Switching to the next highest channel space – Moving the cursor up Calling up the list of favourites –...
Seite 85: Switching On And Off
Commissioning Switching on and off To switch between standby mode and operating mode, press the " " key on the receiver or the remote control.
Seite 86: Carrying Out Basic Settings
Carrying out basic settings Navigating in menus and sub-menus To switch between the menu options, press the "CH " and " C H " arrow keys on the remote control. Note the explanations at the bottom edge of the screen. The selected menu option is marked by being shown as green, flashing text.
Seite 87: Changing System Settings
Carrying out basic settings Changing system settings Attention! In the case of "Antenna Power", select only the option "On" when connecting an active room antenna. The receiver or the antenna may otherwise be damaged. Call up the "Installation" menu. The following settings can be carried out in the "System Settings" menu: Setting Options...
Seite 88 Setting Options Explanation Modulator PAL I/PAL G/PAL K Particularly in Europe, Australia and Standard NTSC M certain African and Asian countries, PAL is a conventional television standard for colour transmission. NTSC is a television standard which is widely used particularly in North America and Japan.
Seite 89: Searching For And Editing Stations
Carrying out basic settings Searching for and editing stations Select the "Channel Search" sub-menu to quickly search for a station or change the characteristics of stored stations. The individual settings for a station can be carried out in this menu. Select the desired option with the "CH "...
Seite 90: Parental Lock/Password (Pin Code)
Searching for stations This menu may be used to add a station to the list of stations by entering the corresponding information. However, only make use of this option once you are familiar with digital transmission technology and have access to the corresponding information. You may choose between the following options for the station search: •...
Seite 91 Carrying out basic settings Parental lock Individual channels may be locked in the Channel Manager menu (see Page 41). The "Parental Lock" function may be used to activate or deactivate this lock. If you would like to activate the parental lock, select the option "On".
Seite 92: Factory Defaults
Factory defaults The receiver is reset to its condition on delivery. All of your settings and stored data are deleted. Use the "CH " and " C H " arrow keys to select the menu option "Factory Defaults". Press the "OK" key. You are requested to input your password.
Seite 93: Changing Time Settings
Carrying out basic settings Changing time settings In the "Timer" sub-menu, you may choose between the "Time Adjust" and "Time Reservation" menus. Time and date settings The "Time Adjust" menu offers the following setting options: Setting Explanation Set Local Time Set the deviation from Greenwich Mean Time (GMT) here.
Seite 94 If the receiver is to switch itself off at the selected timer number, select "Turn Off" under "Event Type". The option "Event Type" may be used to set whether the receiver is to switch itself on or off at the selected point in time. If you do not wish to switch the timer on, select "Off"...
Seite 95: Operation
Operation Operation Basic operating steps Switching between radio and TV mode If you find yourself in a menu, leave it by pressing the "EXIT" key. You may only switch to radio mode if this is broadcast by your provider. To switch between radio mode and TV mode, press the "TV/Radio"...
Seite 96: User Interface On The Tv Screen
User interface on the TV screen You may carry out individual settings on your receiver via the user interface menus. To display the user interface, you must switch on the receiver and the TV set. The user interface is comprised of the main menu and its sub-menus.
Seite 97: Menu Overview
Operation Menu overview Sub-menu Menu options/content Channel Manager TV channels/radio channels Programme Guide See "EPG", see Page 42 Timer Time and date settings, see Page 34 Timer programming, see Page 34 Installation Channel search, see Page 30 System settings, see Page 28 Parental lock, see Page 31 Default settings, see Page 33 Receiver Information...
Seite 98 Deleting You may completely delete the station from the list of stations. Use the "CH " and " C H " arrow buttons to select the station which you would like to delete. If you would like to delete the station, press the red "TEXT" key on the remote control.
Seite 99 Operation Repeat these steps for the next station which you would like to include in the list of favourites. If you would like to remove a station from the list of favourites, select it using the "CH " and " C H "...
Seite 100 Locking You may lock stations; these cannot then be called up without inputting the password. Use the "CH " and " C H " arrow keys to select the station which you would like to lock. If you would like to lock the station, press the blue "PAUSE" key on the remote control.
Seite 101: Programme Guide (Epg)
Operation Sorting: Call up the sub-menu with the white "FAV " key. In the new window, select the "Sort" menu option. Press the "OK" key. The options • Favourite • Lock • Scrambled • Channel name are available for sorting. Select the desired option.
Seite 102: Games
Games You have a choice of games called Tetris, Move and Snake. Tetris If you would like to play Tetris, select the option "Tetris" and press the "OK" key. In this game, you have to rotate building blocks comprised of four parts in such a way that they form an unbroken wall.
Seite 103: Additional Functions
Operation Additional functions Displaying information This function is only available if the station broadcasts corresponding data. You may display the following information on the current channel. To display additional information on the screen, press the "INFO" key. Displaying the list of stations To display the list of TV stations or radio stations, press the "TV"...
Seite 104 Displaying teletext To call up teletext, press the "TXT" key during operation. Enter the desired page number using the numerical keys. This function can only be used if the station which is set offers teletext. Selecting an audio setting This setting can be used to switch between stereo, and (mono) left or (mono) right.
Seite 105: Removing
Removing Removing Disconnect the receiver and the connected devices from the power supply. Disconnect the antenna cable from the receiver. Remove the batteries from the remote control if you do not use the receiver for a long period of time. Package the receiver, the cables and the remote control in the original packaging.
Seite 106: Cleaning
Cleaning Risk of electric shock! No fluid must enter the receiver. Never clean it with a wet cloth. Prior to cleaning, remove the mains plug from the mains socket. Attention! Do not use cleaning agents which contain solvents, such as benzene or thinner.
Seite 107: Rectifying Malfunctions
Rectifying malfunctions Rectifying malfunctions Symptom Possible cause and remedy The view in the The power cable is not connected. display does not Connect the power cable to the mains socket. light up. The mains switch is not switched on. Switch the mains switch on. No sound or The receiver is in standby mode.
Seite 108: Disposal
Disposal Do not dispose of the receiver or the batteries in the normal domestic waste under any circumstances. Contact your town or parish administration for information on proper and environmentally- compatible disposal of the device. Dispose of used batteries at a collection point.
Seite 109: Technical Data
Technical data Technical data Receiver Dimensions (W × D × H) 300 x 215 x 70 mm Weight (without packaging) 2.3 kg Operating temperature 0 ºC to +40 ºC Storage temperature –40 ºC to +65 ºC System Corresponds to DVB standard Tuner input F jack IEC 169–24...
Seite 110 Remote control Range Up to 7 m Mains adapter Current consumption Max. 30 W Mains voltage 100 – 240 V AC, 50–60 Hz Connections at the rear Audio L/R 2 x RCA cinch Digital audio output 1 x RCA cinch coaxial Tuner input IEC 169-24 Tuner loop-out...
Seite 111: Glossary
Glossary Glossary Alternating Current. Bit Error Rate: Quality of a received, demodulated data signal. The lower the rate, the better the signal. CATV Community Antenna Television: Reception of radio and TV channels via a community antenna. Conditional Controls the user's access to services and channels which Access (CA) are scrambled due to copyright and commercial reasons.
Seite 112 Hybrid Fibre Coax: Designation of a hybrid solution in the connection area of network subscribers in which case glass fibres are not routed continuously from the station to the receiver, but in which existing, coaxial copper cable is used as of a specific point. Free-to-air services: Fee-free services which can be received without a special decoder.
Seite 113: Declaration Of Conformity
Declaration of conformity Declaration of conformity Clatronic International GmbH, Industriering Ost 40, D-47906 Kempen hereby declares that this product corresponds to the following directives and standards: Low-voltage Directive 73/23/EEC • EN 60 335-1, EN 60 335-2-15 Electromagnetic Compatibility Directive 89/336/EEC •...
Seite 114: Guarantee
Guarantee The device supplied by our Company is covered by a 24 month guarantee starting on the date of purchase (receipt). During the life of the guarantee any fault of the device or its accessories *) ascribable to material or manufacturing defects will be eliminated free of charge by repairing or, at our discretion, by replacing it.
Seite 115: After The Expiry Of The Guarantee
After the expiry of the guarantee After the expiry of the guarantee After the expiry of the guarantee repairs can be carried by the competent dealer or repair service against the payment of the ensuing costs.
