Inhaltszusammenfassung für Asus PRIME H510M-E

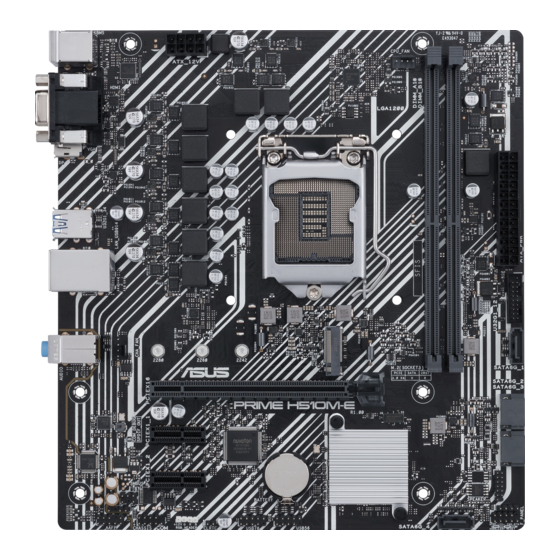

- Seite 1 PRIME H510M-E...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Central Processing Unit (CPU) .................. 1-8 Systemspeicher ......................1-9 Kapitel 2 BIOS-Infos Kennenlernen des BIOS .................... 2-1 BIOS-Setup-Programm ..................... 2-2 ASUS EZ Flash 3 ......................2-3 ASUS CrashFree BIOS 3 ..................... 2-4 Anhang Hinweise ..........................A-1 Garantie ...........................A-6 ASUS Kontaktinformation .....................A-8... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
2933/2800/2666/2400/2133. Andere CPUs arbeiten mit der maximalen Übertragungsrate von DDR4 2666 MHz. * Intel Prozessoren der 11. Generation unterstützen nativ 2933/2800/2666/2400/2133. * Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. 1 x DisplayPort 1.4** 1 x D-Sub 1 x HDMI™... - Seite 7 PRIME H510M-E Spezifikationsübersicht Insgesamt werden 1 x M.2 Steckplatz und 4 x SATA 6 Gb/s Anschlüsse unterstützt Intel H510 Chipsatz M.2 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 3.0 x4 & SATA Modus) Speicher 4 x SATA 6 Gb/s Anschlüsse * Der M.2 Steckplatz teilt die Bandbreite mit dem SATA6G_2 Anschluss.
- Seite 8 ASUS CPU-Z funktionen AI Charger DAEMON Tools Norton Anti-Virus Software (Kostenlose Testversion) WinRAR UEFI BIOS ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Modus (Fortsetzung auf der nächsten Seite) viii...
- Seite 9 Handhabbarkeit WOL für PME, PXE Betriebssystem Windows 10, 64-bit mATX Formfaktor Formfaktor 8.9 Zoll x 8,3 Zoll (22,6 cm x 21,1 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
-
Seite 10: Anschlüsse Mit Gemeinsam Genutzter Bandbreite
Anschlüsse mit gemeinsam genutzter Bandbreite KBMS ATX_12V CPU_FAN DIGI+ HDMI LGA1200 U32G1_34 LAN_USB914 AUDIO 2280 2260 2242 M.2(SOCKET3) SATA6G_1 PCIE SATA IRST 3.0 X4 PCIEX16 Ethernet PCIEX1_1 Super Intel ® Audio CODEC H510 PCIEX1_2 128Mb BIOS COM_DEBUG RGB_HEADER USB78 USB56 SATA6G_4 SPEAKER CLRTC... -
Seite 11: Kapitel 1 Produkteinführung
® Audio CODEC H510 PCIEX1_2 128Mb BIOS COM_DEBUG RGB_HEADER USB78 USB56 SATA6G_4 SPEAKER CLRTC AAFP F_PANEL Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS PRIME H510M-E... -
Seite 12: Ausstattungsinhalt
1.2.1 Ausstattungsinhalt 1. CPU-Sockel Das Motherboard ist mit einem LGA1200 Sockel für die 11. Generation Intel Core™ Prozessoren & 10. Generation Intel Core™, Pentium Gold und Celeron Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). 2. DDR4 DIMM-Steckplätze Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. - Seite 13 Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurzzuschließen. PIN 1 Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. ASUS PRIME H510M-E...
- Seite 14 Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. 12. COM-Anschluss-Header Dieser Header ist für einen seriellen Anschluss (COM). Verbinden Sie das Kabel des seriellen Anschlussmoduls mit diesem Header, installieren Sie dann das Modul in einer Steckplatzöffnung auf der Rückseite des Systemgehäuses.
- Seite 15 • Ein-/Austaste / Soft-Off-Taste (2-poliger PWR_BTN) Dieser Header ist für die Ein-/Austaste des Systems. • Reset-Taste (2-polig RESET) Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne Ausschalten neu gestartet wird. ASUS PRIME H510M-E...
- Seite 16 1.2.2 Rücktafelanschlüsse PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte. USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)- Anschlüsse sind für USB 3.2 (Gen1)-Geräte.
-
Seite 17: Audio 2-, 4-, 5.1- Oder 7.1-Kanalkonfiguration
Wenn Multi-Streaming aktiviert ist, unterstützt die hellgrüne Buchse (Frontseite) Kopfhörer, und die rosa Buchse (Frontseite) unterstützt den Seitenlautsprecherausgang. Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit HD-Audio-Modul an der Frontblende, um eine 7.1-Kanal Audioausgabe zu unterstützen. ASUS PRIME H510M-E... -
Seite 18: Central Processing Unit (Cpu)
PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird. -
Seite 19: Systemspeicher
Die Speichermodule benötigen bei der Nutzung unter voller Speicherlast ein besseres Speicherkühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie unter www.asus.com für die aktuelle Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. Empfohlene Speicherkonfigurationen DIMM_A1*... -
Seite 20: Installieren Eines Dimms
Installieren eines DIMMs So entfernen Sie ein DIMM 1-10 Kapitel 1: Produkteinführung... -
Seite 21: Kapitel 2 Bios-Infos
BIOS-Infos Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 22: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST). -
Seite 23: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 24: Asus Crashfree Bios 3
Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PH510ME.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an. -
Seite 25: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb... -
Seite 26: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 27: Erklärung Zur Erfüllung Der Umweltschutzbestimmungen Für Das Produkt
ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam. -
Seite 28: Asus Recycling/Rücknahmeservices
ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. - Seite 29 La déclaration de conformité de l’UE peut être Uniunii Europene se găseşte la: www.asus.com/support téléchargée à partir du site Internet suivant : www.asus.com/support Srpski ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj u Deutsch ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät...
-
Seite 30: Garantie
ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie. - Seite 31 ASUS PRIME H510M-E...
-
Seite 32: Asus Kontaktinformation
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite https://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support https://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkortstraße 21-23, 40880 Ratingen, Deutschland Webseite https://www.asus.com/de Online-Kontakt https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Technischer Support Telefon (DE) +49-2102-5789557 Telefon (AT) +43-1360-2775461 Online-Support https://www.asus.com/de/support...
