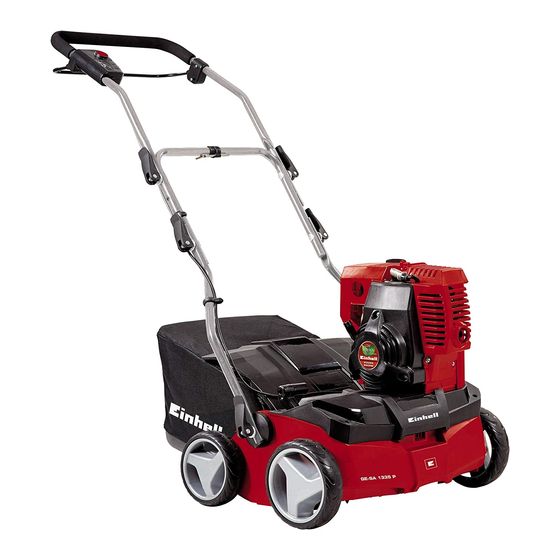

EINHELL GE-SA 1335 P Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Ventilatoren
  5. GE-SA 1335 P
  6. Originalbetriebsanleitung

EINHELL GE-SA 1335 P Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

D
Originalbetriebsanleitung
Benzin-Vertikutierer / Lüfter
GB
Original operating instructions
Petrol scarifi er/aerator
F
Instructions d'origine
Ventilateur / Scarifi cateur à
essence
I
Istruzioni per l'uso originali
Arieggiatore / Scarifi catore a
scoppio
CZ
Originální návod k obsluze
Benzínový vertikutátor /
provzdušňovač
NL
Originele handleiding
Benzine-verticuteerder / Beluchter
E
Manual de instrucciones original
Ventilador / escarifi cador con
motor de gasolina
P
Manual de instruções original
Ventilador / escarifi cador a
gasolina
7
Art.-Nr.: 34.200.30
Anl_GE_SA_1335_P_SPK7.indb 1
Anl_GE_SA_1335_P_SPK7.indb 1
GE-SA 1335 P
I.-Nr.: 11026
16.09.2016 09:35:59
16.09.2016 09:35:59
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL GE-SA 1335 P

Inhaltszusammenfassung für EINHELL GE-SA 1335 P

  • Seite 1 GE-SA 1335 P Originalbetriebsanleitung Benzin-Vertikutierer / Lüfter Original operating instructions Petrol scarifi er/aerator Instructions d’origine Ventilateur / Scarifi cateur à essence Istruzioni per l’uso originali Arieggiatore / Scarifi catore a scoppio Originální návod k obsluze Benzínový vertikutátor / provzdušňovač Originele handleiding...
  • Seite 2 - 2 - Anl_GE_SA_1335_P_SPK7.indb 2 Anl_GE_SA_1335_P_SPK7.indb 2 16.09.2016 09:35:59 16.09.2016 09:35:59...
  • Seite 3 11 12 - 3 - Anl_GE_SA_1335_P_SPK7.indb 3 Anl_GE_SA_1335_P_SPK7.indb 3 16.09.2016 09:36:00 16.09.2016 09:36:00...
  • Seite 4 Pos. 1 Pos. 1 Pos. P - 4 - Anl_GE_SA_1335_P_SPK7.indb 4 Anl_GE_SA_1335_P_SPK7.indb 4 16.09.2016 09:36:03 16.09.2016 09:36:03...
  • Seite 5 min. max. - 5 - Anl_GE_SA_1335_P_SPK7.indb 5 Anl_GE_SA_1335_P_SPK7.indb 5 16.09.2016 09:36:07 16.09.2016 09:36:07...
  • Seite 6 - 6 - Anl_GE_SA_1335_P_SPK7.indb 6 Anl_GE_SA_1335_P_SPK7.indb 6 16.09.2016 09:36:11 16.09.2016 09:36:11...
  • Seite 7 - 7 - Anl_GE_SA_1335_P_SPK7.indb 7 Anl_GE_SA_1335_P_SPK7.indb 7 16.09.2016 09:36:15 16.09.2016 09:36:15...
  • Seite 8 - 8 - Anl_GE_SA_1335_P_SPK7.indb 8 Anl_GE_SA_1335_P_SPK7.indb 8 16.09.2016 09:36:19 16.09.2016 09:36:19...

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Fehlersuchplan - 9 - Anl_GE_SA_1335_P_SPK7.indb 9 Anl_GE_SA_1335_P_SPK7.indb 9 16.09.2016 09:36:19 16.09.2016 09:36:19...

  • Seite 10: Sicherheitshinweise

    2. Gerätebeschreibung und Gefahr! Beim Benutzen von Geräten müssen einige Si- Lieferumfang cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.1 Gerätebeschreibung (Bild 1/2) Sie diese Bedienungsanleitung / Sicherheitshin- 1. Motor weise deshalb sorgfältig durch. Bewahren Sie die- 2.

  • Seite 11: Bestimmungsgemäße Verwendung

    4. Technische Daten Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Motortyp: ........1-Zylinder; 4-Takt Kunststoff beuteln, Folien und Kleinteilen Hubraum..........53,2 ccm spielen! Es besteht Verschluckungs- und Er- Motor-Leistung max.: ....1,3 kW / (1,8 PS) stickungsgefahr! Arbeitsdrehzahl: ........6800 min •...

  • Seite 12: Bedienung

    6. Bedienung Montage des unteren Schubbügels (siehe Bild 4c) • Der untere Schubbügel (Abb. 4c/Pos. 9) muss Hinweis! über die Schubbügelhalter geschoben wer- Der Motor wird ohne Betriebsstoff e ausgelie- den. fert. Vor Inbetriebnahme daher unbedingt Öl • Mit den beiliegenden Schrauben (Pos. 12), und Benzin einfüllen.

  • Seite 13: Reinigung, Wartung, Lagerung, Transport Und Ersatzteilbestellung

    Warnung! Die Vertikutierwalze rotiert, wenn der bearbeitet werden soll, hängt grundsätzlich Motor gestartet wird. vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Gerätes sauber Warnung! Öff nen Sie die Auswurfklappe nie, halten und Erd- und Grasablagerungen unbe- wenn der Motor noch läuft.
  • Seite 14 Hinweis! Motor niemals ohne oder mit zu wenig kerzenschlüssel (Abb. 12b). • Öl betreiben. Dies kann schwere Schäden am Der Zusammenbau erfolgt in umgekehrter Motor verursachen. Reihenfolge. Ölwechsel Wechseln der Walze (siehe Bild 11a-11d) • Der Motorölwechsel sollte jährlich vor Sai- sonbeginn (zusätzlich zu den Informationen Unbedingt Handschuhe tragen! des Serviceheft Benzin) bei betriebswarmem...

  • Seite 15: Entsorgung Und Wiederverwertung

    8. Zur platzsparenden Lagerung besitzt der Schubbügel eine P-Stellung (Abb. 6). Um in diese Position zu gelangen ist es nötig die Schnellspannhebel ca. 3 Umdrehungen zu lösen, da für die Parkposition eine erhöhte Arretierung vorgesehen ist. In dieser Stellung kann der Vertikutierer platzsparend in eine Ecke geschoben werden (Abb.

  • Seite 16: Fehlersuchplan

    9. Fehlersuchplan Fehler Mögliche Ursachen Beseitigung Motor läuft nicht - Motor Start-/Stophebel nicht ge- - Motor Start-/Stophebel drücken drückt - Zündkerze defekt - Zündkerze erneuern - Kraftstoff tank leer - Kraftstoff einfüllen Motor läuft unruhig - Luftfi lter verschmutzt - Luftfi lter reinigen - Zündkerze verschlissen - Zündkerze reinigen/tauschen Unruhiger Lauf,...

  • Seite 17: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...

  • Seite 18: Garantieurkunde

    Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 19 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 19 - Anl_GE_SA_1335_P_SPK7.indb 19 Anl_GE_SA_1335_P_SPK7.indb 19...

  • Seite 89: Konformitätserklärung

    EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Benzin-Vertikutierer/Lüfter GE-SA 1335 P (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Notifi...
