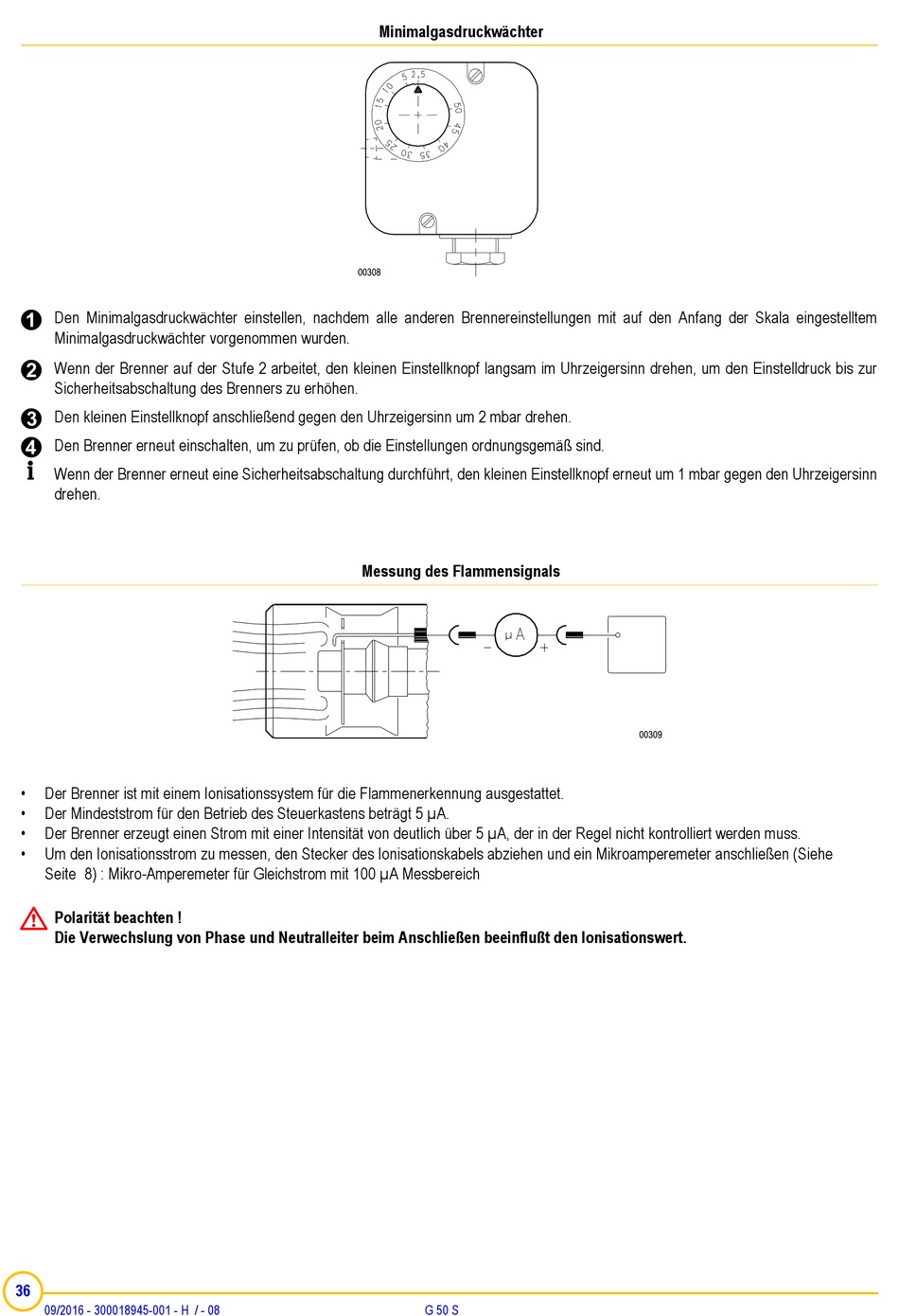

Den Minimalgasdruckwächter einstellen, nachdem alle anderen Brennereinstellungen mit auf den Anfang der Skala eingestelltem
Minimalgasdruckwächter vorgenommen wurden.
Wenn der Brenner auf der Stufe 2 arbeitet, den kleinen Einstellknopf langsam im Uhrzeigersinn drehen, um den Einstelldruck bis zur
Sicherheitsabschaltung des Brenners zu erhöhen.
Den kleinen Einstellknopf anschließend gegen den Uhrzeigersinn um 2 mbar drehen.
Den Brenner erneut einschalten, um zu prüfen, ob die Einstellungen ordnungsgemäß sind.
Wenn der Brenner erneut eine Sicherheitsabschaltung durchführt, den kleinen Einstellknopf erneut um 1 mbar gegen den Uhrzeigersinn
drehen.
•
Der Brenner ist mit einem Ionisationssystem für die Flammenerkennung ausgestattet.
•
Der Mindeststrom für den Betrieb des Steuerkastens beträgt 5 µA.
•
Der Brenner erzeugt einen Strom mit einer Intensität von deutlich über 5 µA, der in der Regel nicht kontrolliert werden muss.
•
Um den Ionisationsstrom zu messen, den Stecker des Ionisationskabels abziehen und ein Mikroamperemeter anschließen (Siehe
Seite 8) : Mikro-Amperemeter für Gleichstrom mit 100 µA Messbereich
Polarität beachten !
Die Verwechslung von Phase und Neutralleiter beim Anschließen beeinflußt den Ionisationswert.
36
09/2016 - 300018945-001 - H / - 08
Minimalgasdruckwächter
Messung des Flammensignals
G 50 S
