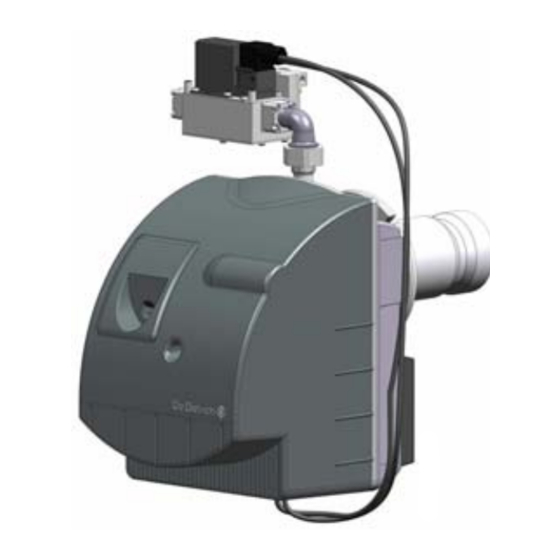

Gasbrenner
G 100 - G 200/1 S
Installations-Anleitung
300015751- / -14

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für De Dietrich G 100

  • Seite 1 Deutsch Gasbrenner G 100 - G 200/1 S Installations-Anleitung 300015751- / -14...
  • Seite 2 Typenmodell konform ist, dass sie gemäß den Anforderungen und Normen der europäischen Richtlinien und den im Königlichen Erlass vom 17/07/2009. Produkttyp Gasbrenner Modelle G 100 - G 200/1 S Angewandte Normen BImSchV 2010 2016/426/ EU Gasgeräteverordnung Betroffene Normen: EN 676 :2008 2014/35/UE Richtlinie für Schwachstrom...
  • Seite 3: Inhaltsverzeichnis

    4 Einstellung des Gasdruckwächters ..............................18 5 Messung des Flammensignals................................18 Kontrolle ................................19 Wartung und Recycling des Brenners20 Elektrischer Schaltplan ............................21 Betriebsstörungen..............................22 Ersatzteile - G 100 - G 200/1 S ..........................23 G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 4: Sicherheitsmassnahmen

    Für die Sicherheit der Personen und der Teile müssen diese Anweisungen unbedingt beachtet werden.  Hinweis. Bitte berücksichtigen Sie diese Hinweise um den Komfort aufrecht zu halten. Montagephase.    Kennziffern.    01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 5: Beschreibung Des Brenners

    Brennstoff : Erdgas (Werksvoreinstellung für G20) Bestimmungsgemäße Anwendung Die Brenner der G 100 - G 200/1 S-Reihe sind spezifisch für den Betrieb von Warmwasserheizkesseln bestimmt für die Heizung von Gebäuden und Erwärmung von Wasser. Ihr Betrieb ist ausschließlich mit zwei Arten von Erdgas vorgesehen: •...
  • Seite 6: Abmessungen

    Flammkopf Markierung + Flammrohr mbar G20-20 mbar G25-20 mbar Nennwärmebelastung des Brenners : G25-25 mbar G20/G25-30 70 mbar G20/G25-30 300 Brennerleistung bei einer Höhe von 400 m und einer Temperatur von 20°C. 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 7 Leistungskurven gemäss der Norm EN 676 :2008 Gas G20-20 mbar Gas G25-20 mbar Gas G20/G25 : G 100 S : 30 bis 70 (Max.) mbar Gas G25-25 mbar G 200/1 S : 30 bis 300 mbar (1) Brennerleistung bei einer Höhe von 400 m und einer Temperatur von 20°C.
  • Seite 8: Wichtigste Komponenten

    Anschluss an den Gasdruckwächter Anschluss an die Gasregelstrecke 7-polige Steckverbindung Anschluss des Brenners an den Heizkessel Grüne LED Ein = Brenner unter Spannung Aus = Brenner nicht unter Spannung 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 9 Gasregelstrecke CG10 für G 100 S-Brenner  Die Gasregelstrecke ist auf 70 Eingangsdruck begrenzt. 4 5 6 Gasdruckwächter Stromanschluss des Gasdruckwächters Einstellung Gasregler ( Werkseinstellung) Stromanschluss des Magnetventil Gleichrichter: Wandlung AC/DC Anschlusswinkel Gas Austrittsflansch Messnippel Gasdruck Gasdruck-Einstellung Vorderer Messnippel Gasdruck...
  • Seite 10: Steuergerät Dmg 972-N

    Luftdruckwächter öffnet sich.  Anlaufes. Unterbrechung des Flammensignals während des Flammenausfall.  Betriebs. Manuelles oder externes Umschalten auf Störung. Externe Störung.  Ionisationssonde eventuel defekt oder schlecht Fremdlicht.  angebracht. 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 11: Anlage

    Der Gasanschluss erfolgt mit einem mit CE gekennzeichneten Absperrhahn. Bei der Installation sind die geltenden gesetzlichen Vorschriften einzuhalten.  Mindestdruck für den Erdgasanschluss: 20 mbar. Max. Erdgas-Anlieferdruck: 70 mbar (G 100 S) / 360 mbar (G 200/1 S). 1 Montage des Schiebeflansches Schiebeflanschring zusammenbauen. ...
  • Seite 12: Positionierung Des Brenners

    Die Komponentenplatte am Gehäuse einhängen, indem die Klammen der Platte auf den Positionierungsschrauben des Gehäuses  aufgesteckt werden.  Jede mechanische Beanspruchung am Gebläserad vermeiden. Gebläserad auf keinen Fall als Ablage verwenden, dies könnte ein Verbiegen verursachen. 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 13: Kontrolle Der Position Der Zündelektroden/Ionisationssonde

    Flammkopf sich in Bezug auf die Gaslanze nicht drehen kann.      Die Schraube darf nicht in der Flucht einer Gasaustrittsöffnung der Gaslanze liegen.   G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 14: Rückstellung In Betriebsposition

    Die 2 Riegel in wieder in Position bringen und befestigen.  Die 2 Schrauben festziehen.  Die 4 Schnellverschlussschrauben anziehen.   Die 2 Schrauben dienen zur Orientierung bei der Positionierung der Komponentenplatine.  01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 15: Gas- Und Stromanschluss

    Abmessungen vornehmen und das Gasanschlussrohr anpassen.  Den Siebfilter zwischen Einlassflansch und Gasregelstrecke einführen (Nur für G 100 S).  Das Vorhandensein der O-Ringe auf dem Einlassflansch und auf dem Siebfilter überprüfen (Nur für G 100 S).  Den Einlassflansch abmontieren und auf das Gasanschlussrohr schrauben.
  • Seite 16: Einstellungen

    G 200/1 S 15.5 31.5 16.5 11.1 12.8 20.5** Graues Feld: Werkseinstellung. * Druck durch Ändern der Reglereinstellung CG10 erhöhen. ** Mindestdruck Gasnetz zum Erreichen dieser Leistung = 25 mbar. 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 17: Einstellung Des Brenners

    Das Ablesen der Kopfposition erfolgt auf der Leiste für eine Schnelleinstellung oder duch Messen des Mass für eine   Feineinstellung. Für die Einstellung mit Propan/Butan, siehe Anleitung des Propan/Butan-Satzes. G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 18: Einstellung Des Luftdruckwächters

    Um den Ionisationsstrom zu messen, den Stecker des Ionisationskabels abziehen und ein Mikroamperemeter anschließen. Für einen guten Betrieb des Brenners muss der Sondenstrom über 10 µA liegen.  Die Verwechslung von Phase und Neutralleiter beim Anschließen beeinflußt den Ionisationswert. Die Phasen-und Neutralleiter vertauschen. 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 19: Kontrolle

    Den Betreiber auf die Gebrauchsanleitung, die diesem Dokument beigelegt ist aufmerksam machen, insbesondere auf den Paragraphen "Brenner ist auf Störung" verweisen; • Dem Betreiber die Gebrauchsanleitung aushändigen, und darauf hinweisen dass die Anleitung in der Nähe des Brenners aufbewahrt wird. G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 20: Wartung Und Recycling Des Brenners20

    Starten des Brenners. Brenner einstellen. Die Verbrennungsmessungen durchführen (Heizkessel in Betrieb). Die Messergebnisse und das ersetzte Material auf die Kontrollkarte auf der Rückseite der Gebrauchs-Anleitung eintragen. Eine Funktionsendkontrolle und die Endkontrollen durchführen. 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 21: Elektrischer Schaltplan

    ST1 Thermostat Stufe 1 Ionisationssonde STB Sicherheitstemperaturbegrenzer Leuchtanzeige Brennerstörung extern T11 Zündtransformator Ventilatormotor 7-polige Steckverbindung Betriebsstundenzähler 1-stufig (Anschluss des Brenners an den Heizkessel) S11 Luftdruckwächter Gas-Magnetventil S12 Gasdruckwächter 1x230VAC 130967a 00979 G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 22: Betriebsstörungen

    Regelungskomponente nicht eingeschaltet  Einstellungen prüfen  Einstellungen prüfen Nach einer Brennerabschaltung Steuerung der Heizungspumpe oder des Zug-Saugers ausgeschaltet  Ggf. Austauschen startet dieser nicht wieder Sicherheitstemperaturbegrenzer ausgeschaltet  Entriegeln 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 23: Ersatzteile - G 100 - G 200/1 S

    Ersatzteile - G 100 - G 200/1 S Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 00492 G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 24 9795-5962 G 100 S Gasregelstrecken-Einlassflansch 9795-6104 G 100 S Siebfilter 9795-6105 G 100 S Gleichrichter: Wandlung AC/DC 9795-6103 G 100 S G 100 S Anschluss 9795-5968 G 200/1 S 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 25 G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 26 01/2019 - 300015751- / -14 G 100 - G 200/1 S...
  • Seite 27 G 100 - G 200/1 S 01/2019 - 300015751- / -14...
  • Seite 28 DUEDI S. +41 (0)8 00 846 846 Serviceline www.meiertobler.ch Distributore Uffi ciale Esclusivo MEIER TOBLER De Dietrich-Thermique Italia Via Passatore, 12 12010 San Defendente di Cervasca CUNEO +39 0171 857170 Chemin de la Veyre-d'En-Haut B6, CH -1806 St-Légier-La-Chiésaz +39 0171 687875 +41 (0) 21 943 02 22 info@duediclima.it...
