Reloop rmx-40 usb Bedienungsanleitung

instrManual_40USB.qxp 05.07.2006 14:36 Uhr Seite 8
Technische Daten Technical information
Folgende Daten des Herstellers werden von der GDT GmbH nicht GDT GmbH did not test the following manufacturers' specification
auf Plausibilität und Richtigkeit geprüft: for plausibility and accuracy:
Eingänge Inputs
Phono: 2 mV/47 kOhm, Phono:
Line: 200 mV/20 kOhm, Line:
DJ-Mic: 2 mV/1 kOhm, DJ Mic:
Mic 2: 1 mV/2,2 kOhm, Mic 2:
Return: 316 mV/22 kOhm Return:
Ausgänge Outputs
Master 1 & 2 (asymmetrisch): 1 V/1 kOhm, Master 1 & 2 (unbalanced):
Master 1 (symmetrisch): 1,23 V/ 600 Ohm, Master 1 (balanced):
Kopfhörer: 891 mV/33 Ohm, Headphones:
Rec: 316 mV/1 kOhm, Rec:
Send: 316 mV/1kOhm Send:
Frequenzgang 20 Hz - 20KHz Frequency response
Frequenzan- / Frequency high peak /
abhebung +12 dB/ < -26 dB low peak
Frequenzunterdrückung Frequency suppression
Talkover -14 dB Talkover
Klirrfaktor < 0,01 % Distortion
Rauschabstand S/N ratio
Phono: 71 dB, Phono:
Line: 86 dB (Effekte ausgeschaltet), Line:
DJ-Mic: 71 dB, DJ Mic:
Mic 2: 65 dB Mic 2:
Abmessungen 320 x 89 x 357 mm Dimensions
Gewicht 5,6 kg Weight
Reloop wünscht Ihnen nun viel Spaß!
Have fun with your Reloop!
Reloop vous souhaite beaucoup de plaisir !
Reloop Distribution
Global Distribution GmbH, Schuckertstr. 28, 48153 Münster/Germany Fax +49.251.60 99 368
Caractéristiques
La plausibilité et l'exactitude des données suivantes du fabricant
ne sont pas contrôlées par la société GDT GmbH :
Entrées
2 mV/47 kOhm, Phono : 2 mV/47 kohms,
200 mV/20 kOhm, Line: 20 mV/20 kohms,
2 mV/1 kOhm, DJ Mic : 2 mV/1 kohm,
1 mV/2.2 kOhm, Mic 2: 1 mV/2,2 kohms,
316 mV/22 kOhm Return: 316 mV/22 kohms
Sorties
1 V/1 kOhm, Master 1 & 2 (asymétrique) : 1 V/1 kOhm,
1.23 V/ 600 Ohm, Master 1 (symétrique) : 1,23 V/ 600 ohms,
891 mV/33 Ohm, Casque : 891 mV/33 ohms,
316 mV/1 kOhm, Rec : 316 mV/1 kohm,
316 mV/1kOhm Send : 316
20 Hz - 20KHz Réponse en fréquence 20 Hz - 20KHz
Augmentation/
+12 dB/ < -26 dB suppression de fréquence +12 dB/ < -26 dB
Suppression de fréquence
-14 dB Talkover -14 dB
< 0.01 % Distorsion < 0,01 %
Rapport signal/bruit
71 dB, Phono: 71 dB,
86 dB (effects off), Line: 86 dB (effets désactivés),
71 dB, DJ-Mic: 71 dB,
65 dB Mic 2: 65 dB
320 x 89 x 357 mm Dimensions 320 x 89 x 357 mm
5.6 kg Poids 5,6 kg
© COPYRIGHT
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdite !
!
WARNUNG!
Um Feuer oder einen elektrischen Schock zu
vermeiden, setzen Sie dieses Gerät nicht Wasser
oder Flüssigkeiten aus! Öffnen Sie niemals das
Gehäuse!
WARNING!
To prevent fire or avoid an electric shock do not
expose the device to water or fluids! Never open
the housing!
ATTENTION !
Afin d'éviter un incendie ou une décharge
électrique, veillez à tenir cet appareil à l'écart des
liquides et de l'humidité ! N´ouvrez jamais le boî-
tier !
Für weiteren Gebrauch aufbewahren!
Keep information for further reference!
Gardez ces instructions pour des utilisations ultérieurs !
w w w w w w . . r r e e l l o o o o p p d d j j . . c c o o m m
8

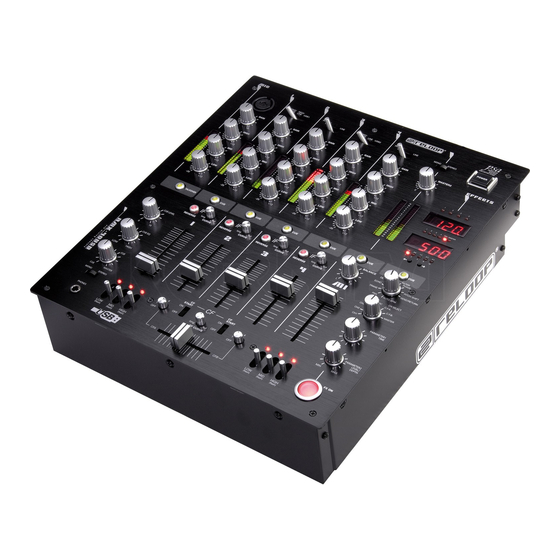

RMX-40 USB
Klassisches USB-Mischpult
Classic USB mixing console
Console de mixage classique avec USB
Bedienungsanleitung
ACHTUNG!
Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese
Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung,
Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu
tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung
genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden euro-
päischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Operation Manual
CAUTION!
For your own safety, please read this operation manual carefully before initial
operation! All persons involved in the installation, setting-up, operation,
maintenance and service of this device must be appropriately qualified and
observe this operation manual in detail. This product complies with the
requirements of the applicable European and national regulations. Conformity
has been proven. The respective statements and documents are deposited at
the manufacturer.
Mode d'emploi
ATTENTION !
Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant
la première utilisation ! Toutes les personnes chargées de l'installation, de la
mise en service, de l'utilisation, de l'entretien et la maintenance de cet
appareil doivent posséder les qualifications nécessaires et respecter les
instructions de ce mode d'emploi. Ce produit est conforme aux directives
européennes et nationales, la conformité a été certifiée et les déclarations et
documents sont en possession du fabricant.
