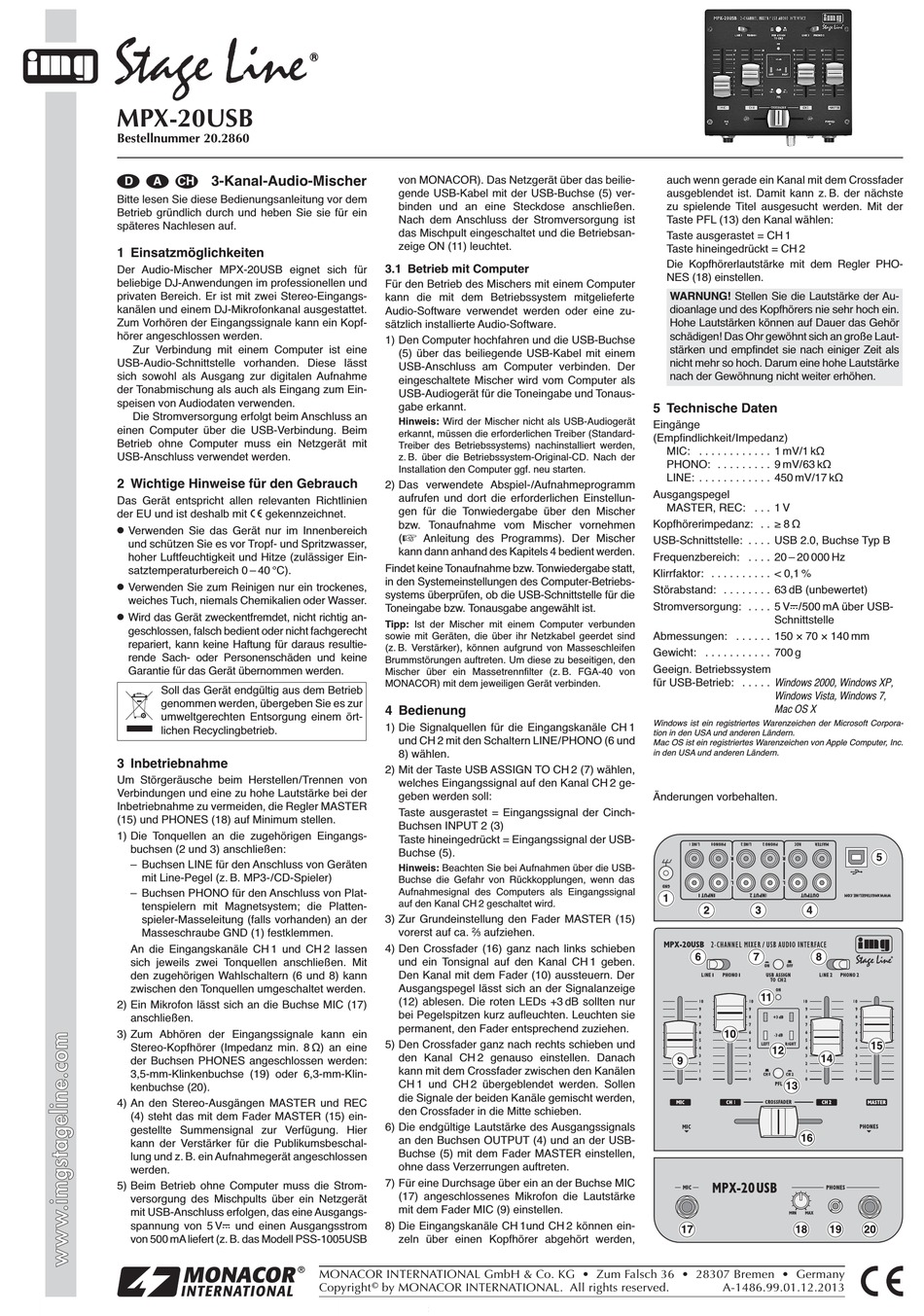

Monacor MPX-20 USB Handbuch

MPX-20USB
Bestellnummer 20.2860
3-Kanal-Audio-Mischer
D A CH
Bitte lesen Sie diese Bedienungsanleitung vor dem
Betrieb gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Der Audio-Mischer MPX-20USB eignet sich für
beliebige DJ-Anwendungen im professionellen und
privaten Bereich. Er ist mit zwei Stereo-Eingangs-
kanälen und einem DJ-Mikrofonkanal ausgestattet.
Zum Vorhören der Eingangssignale kann ein Kopf-
hörer angeschlossen werden.
Zur Verbindung mit einem Computer ist eine
USB-Audio-Schnittstelle vorhanden. Diese lässt
sich sowohl als Ausgang zur digitalen Aufnahme
der Tonabmischung als auch als Eingang zum Ein-
speisen von Audiodaten verwenden.
Die Stromversorgung erfolgt beim Anschluss an
einen Computer über die USB-Verbindung. Beim
Betrieb ohne Computer muss ein Netzgerät mit
USB-Anschluss verwendet werden.
2 Wichtige Hinweise für den Gebrauch
Das Gerät entspricht allen relevanten Richtlinien
der EU und ist deshalb mit gekennzeichnet.
G
Verwenden Sie das Gerät nur im Innenbereich
und schützen Sie es vor Tropf- und Spritzwasser,
hoher Luftfeuchtigkeit und Hitze (zulässiger Ein-
satztemperaturbereich 0 – 40 °C).
G
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, niemals Chemikalien oder Wasser.
G
Wird das Gerät zweckentfremdet, nicht richtig an-
geschlossen, falsch bedient oder nicht fachgerecht
repariert, kann keine Haftung für daraus resultie-
rende Sach- oder Personenschäden und keine
Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem ört -
lichen Recyclingbetrieb.
3 Inbetriebnahme
Um Störgeräusche beim Herstellen/Trennen von
Verbindungen und eine zu hohe Lautstärke bei der
Inbetriebnahme zu vermeiden, die Regler MASTER
(15) und PHONES (18) auf Minimum stellen.
1) Die Tonquellen an die zugehörigen Eingangs-
buchsen (2 und 3) anschließen:
– Buchsen LINE für den Anschluss von Geräten
mit Line-Pegel (z. B. MP3- / CD-Spieler)
– Buchsen PHONO für den Anschluss von Plat-
tenspielern mit Magnetsystem; die Platten-
spieler-Masseleitung (falls vorhanden) an der
Masseschraube GND (1) festklemmen.
An die Eingangskanäle CH 1 und CH 2 lassen
sich jeweils zwei Tonquellen anschließen. Mit
den zugehörigen Wahlschaltern (6 und 8) kann
zwischen den Tonquellen umgeschaltet werden.
2) Ein Mikrofon lässt sich an die Buchse MIC (17)
anschließen.
3) Zum Abhören der Eingangssignale kann ein
Stereo-Kopfhörer (Impedanz min. 8 Ω) an eine
der Buchsen PHONES angeschlossen werden:
3,5-mm-Klinkenbuchse (19) oder 6,3-mm-Klin -
kenbuchse (20).
4) An den Stereo-Ausgängen MASTER und REC
(4) steht das mit dem Fader MASTER (15) ein-
gestellte Summensignal zur Verfügung. Hier
kann der Verstärker für die Publikumsbeschal-
lung und z. B. ein Aufnahmegerät angeschlossen
werden.
5) Beim Betrieb ohne Computer muss die Strom-
versorgung des Mischpults über ein Netzgerät
mit USB-Anschluss erfolgen, das eine Ausgangs-
spannung von 5 V und einen Ausgangsstrom
von 500 mA liefert (z. B. das Modell PSS-1005USB
von MONACOR). Das Netzgerät über das beilie-
gende USB-Kabel mit der USB-Buchse (5) ver-
binden und an eine Steckdose anschließen.
Nach dem Anschluss der Stromversorgung ist
das Mischpult eingeschaltet und die Betriebsan-
zeige ON (11) leuchtet.
3.1 Betrieb mit Computer
Für den Betrieb des Mischers mit einem Computer
kann die mit dem Betriebssystem mitgelieferte
Audio-Software verwendet werden oder eine zu -
sätzlich installierte Audio-Software.
1) Den Computer hochfahren und die USB-Buchse
(5) über das beiliegende USB-Kabel mit einem
USB-Anschluss am Computer verbinden. Der
eingeschaltete Mischer wird vom Computer als
USB-Audiogerät für die Toneingabe und Tonaus-
gabe erkannt.
Hinweis: Wird der Mischer nicht als USB-Audiogerät
erkannt, müssen die erforderlichen Treiber (Standard-
Treiber des Betriebssystems) nachinstalliert werden,
z. B. über die Betriebssystem-Original-CD. Nach der
Installation den Computer ggf. neu starten.
2) Das verwendete Abspiel-/Aufnahmeprogramm
aufrufen und dort die erforderlichen Einstellun-
gen für die Tonwiedergabe über den Mischer
bzw. Tonaufnahme vom Mischer vornehmen
( Anleitung des Programms). Der Mischer
kann dann anhand des Kapitels 4 bedient werden.
Findet keine Tonaufnahme bzw. Tonwiedergabe statt,
in den Systemeinstellungen des Computer-Betriebs-
systems überprüfen, ob die USB-Schnittstelle für die
Toneingabe bzw. Tonausgabe angewählt ist.
Tipp: Ist der Mischer mit einem Computer verbunden
sowie mit Geräten, die über ihr Netzkabel geerdet sind
(z. B. Verstärker), können aufgrund von Masseschleifen
Brummstörungen auftreten. Um diese zu beseitigen, den
Mischer über ein Massetrennfilter (z. B. FGA-40 von
MONACOR) mit dem jeweiligen Gerät verbinden.
4 Bedienung
1) Die Signalquellen für die Eingangskanäle CH 1
und CH 2 mit den Schaltern LINE / PHONO (6 und
8) wählen.
2) Mit der Taste USB ASSIGN TO CH 2 (7) wählen,
welches Eingangssignal auf den Kanal CH 2 ge -
geben werden soll:
Taste ausgerastet = Eingangssignal der Cinch-
Buchsen INPUT 2 (3)
Taste hineingedrückt = Eingangssignal der USB-
Buchse (5).
Hinweis: Beachten Sie bei Aufnahmen über die USB-
Buchse die Gefahr von Rückkopplungen, wenn das
Aufnahmesignal des Computers als Eingangssignal
auf den Kanal CH 2 geschaltet wird.
3) Zur Grundeinstellung den Fader MASTER (15)
2
vorerst auf ca.
4) Den Crossfader (16) ganz nach links schieben
und ein Tonsignal auf den Kanal CH 1 geben.
Den Kanal mit dem Fader (10) aussteuern. Der
Ausgangspegel lässt sich an der Signalanzeige
(12) ablesen. Die roten LEDs +3 dB sollten nur
bei Pegelspitzen kurz aufleuchten. Leuchten sie
permanent, den Fader entsprechend zuziehen.
5) Den Crossfader ganz nach rechts schieben und
den Kanal CH 2 genauso einstellen. Danach
kann mit dem Crossfader zwischen den Kanälen
CH 1 und CH 2 übergeblendet werden. Sollen
die Signale der beiden Kanäle gemischt werden,
den Crossfader in die Mitte schieben.
6) Die endgültige Lautstärke des Ausgangssignals
an den Buchsen OUTPUT (4) und an der USB-
Buchse (5) mit dem Fader MASTER einstellen,
ohne dass Verzerrungen auftreten.
7) Für eine Durchsage über ein an der Buchse MIC
(17) angeschlossenes Mikrofon die Lautstärke
mit dem Fader MIC (9) einstellen.
8) Die Eingangskanäle CH 1und CH 2 können ein-
zeln über einen Kopfhörer abgehört werden,
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright by MONACOR INTERNATIONAL. All rights reserved.
⁄ aufziehen.
3
auch wenn gerade ein Kanal mit dem Crossfader
ausgeblendet ist. Damit kann z. B. der nächste
zu spielende Titel ausgesucht werden. Mit der
Taste PFL (13) den Kanal wählen:
Taste ausgerastet = CH 1
Taste hineingedrückt = CH 2
Die Kopfhörerlautstärke mit dem Regler PHO-
NES (18) einstellen.
WARNUNG! Stellen Sie die Lautstärke der Au-
dioanlage und des Kopfhörers nie sehr hoch ein.
Hohe Lautstärken können auf Dauer das Gehör
schädigen! Das Ohr gewöhnt sich an große Laut-
stärken und empfindet sie nach einiger Zeit als
nicht mehr so hoch. Darum eine hohe Lautstärke
nach der Gewöhnung nicht weiter erhöhen.
5 Technische Daten
Eingänge
(Empfindlichkeit/Impedanz)
MIC: . . . . . . . . . . . . 1 mV/1 kΩ
PHONO: . . . . . . . . . 9 mV/ 63 kΩ
LINE: . . . . . . . . . . . . 450 mV/17 kΩ
Ausgangspegel
MASTER, REC: . . . 1 V
Kopfhörerimpedanz: . . ≥ 8 Ω
USB-Schnittstelle: . . . . USB 2.0, Buchse Typ B
Frequenzbereich: . . . . 20 – 20 000 Hz
Klirrfaktor: . . . . . . . . . . < 0,1 %
Störabstand: . . . . . . . . 63 dB (unbewertet)
Stromversorgung: . . . . 5 V /500 mA über USB-
Schnittstelle
Abmessungen: . . . . . . 150 × 70 × 140 mm
Gewicht: . . . . . . . . . . . 700 g
Geeign. Betriebssystem
für USB-Betrieb: . . . . . Windows 2000, Windows XP,
Windows Vista, Windows 7,
Mac OS X
Windows ist ein registriertes Warenzeichen der Microsoft Corpora-
tion in den USA und anderen Ländern.
Mac OS ist ein registriertes Warenzeichen von Apple Computer, Inc.
in den USA und anderen Ländern.
Änderungen vorbehalten.
A-1486.99.01.12.2013
