Kytkeminen
Kaiuttimien kytkeminen äänilähteeseen

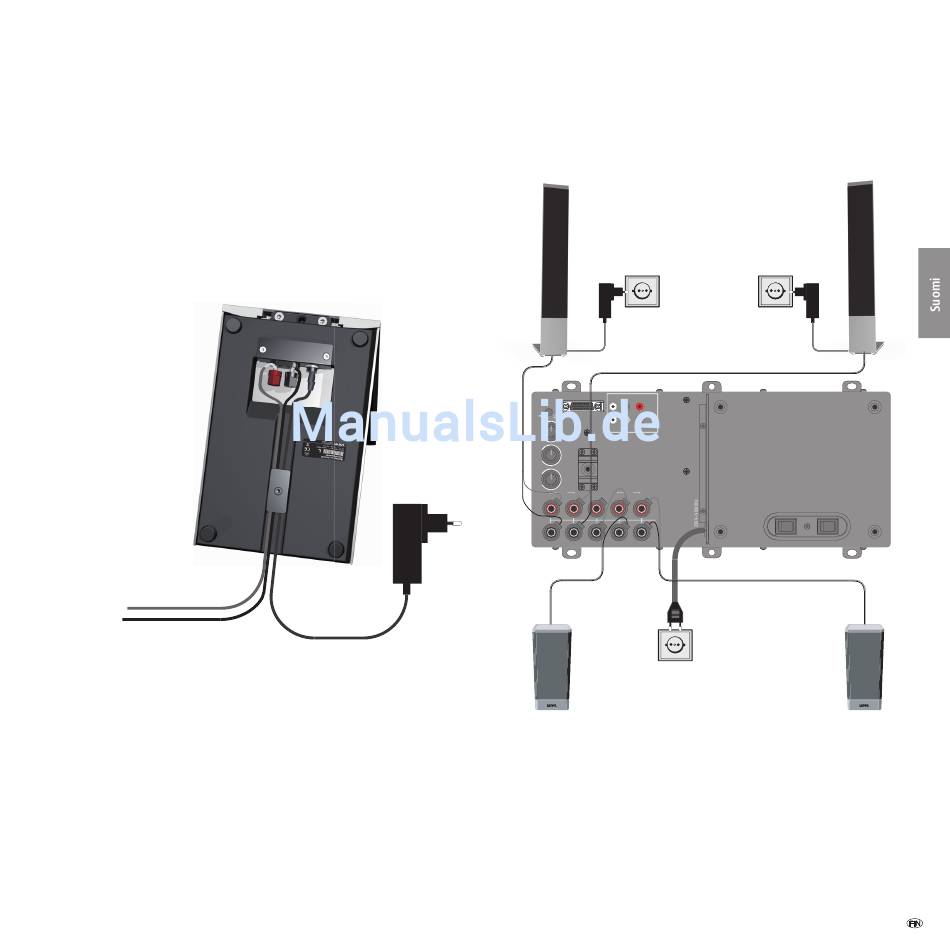

Kytke kaiuttimen alapinnassa oleva kaiutinkaapeli. Toinen kaiutinkaapelin
johtimista on merkitty mustalla. Kytke mustalla merkitty johdin vahvistimessa tai
muussa vastaavassa laitteessa olevaan mustaan ruuviliitäntään ja vastaavasti
kaiuttimessa olevaan äänen ulostuloon ja mustaan liittimeen.
Kierrä tällöin liittimen kierremekanismia muutama kierros vastapäivään. Vie
johtimen pää kierreliittimen sisään ja kierrä kierreliitin myötäpäivään kiinni.
Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.
Kaiutinkaapeli
Kaiuttimen liittäminen virtaverkkoon
Työnnä verkkopistokkeesta lähtevän kaapelin päässä olevan pistoke kaiuttimen
alapinnassa olevaan sille tarkoitettuu liitäntään.
Työnnä molempien kaiuttimien verkkopistokkeet pistorasiaan, josta tulee 220 -
240 V:n vaihtovirtaa, 50/60 Hz.
