Collegamento

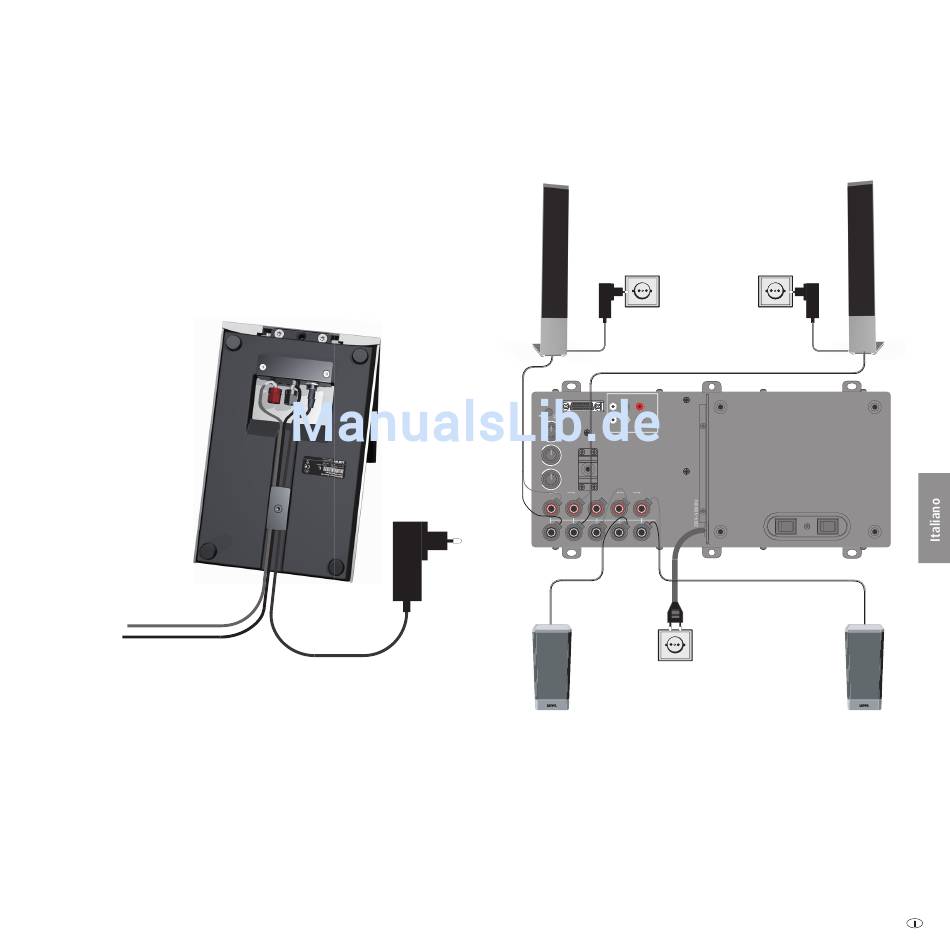

Collegamento degli altoparlanti alla sorgente audio
Collegare il cavo dell'altoparlante al lato inferiore dell'altoparlante stesso. Uno
dei due fi li del cavo dell'altoparlante è contrassegnato in nero. Collegare sempre
questo fi lo nero al morsetto a vite nero dell'amplifi catore o dell'uscita audio e al
morsetto nero dell'altoparlante.
A tale scopo, ruotare alcune volte in senso antiorario la chiusura a vite del
morsetto. Infi lare l'estremità del fi lo nel morsetto a vite e ruotare quest'ultimo in
senso orario.
Le anime non segnate vanno collegate con i morsetti rossi.
Cavo
dell'altoparlante
Collegamento dell'altoparlante alla rete di alimentazione
Inserire la spina che si trova all'estremità del cavo dell'alimentatore nella corris-
pondente presa sul lato inferiore dell'altoparlante.
Inserire gli alimentatori a spina di ciascun altoparlante in una presa a 220 - 240
V 50/60 Hz tensione alternata.
Phase
180° 0°
-3dB
+6dB
50Hz
250Hz
min
max
Alimentatore Front
Left
a spina
Reference Sound Standspeaker Slim
Frontale a
sinistra
Alimentatore Alimentatore
a spina
Left Subw Right
Rear
AudioLink
Front
Left Right
Equalizer
Line In
Crossover
Frequency
Bass
Intensity
Rear
Right Left Right
Center
Speaker
Out
Rear
sinistra
Frontale a
destra
a spina
Power Mode
OFF ON Auto Manu.
Rear
destra
