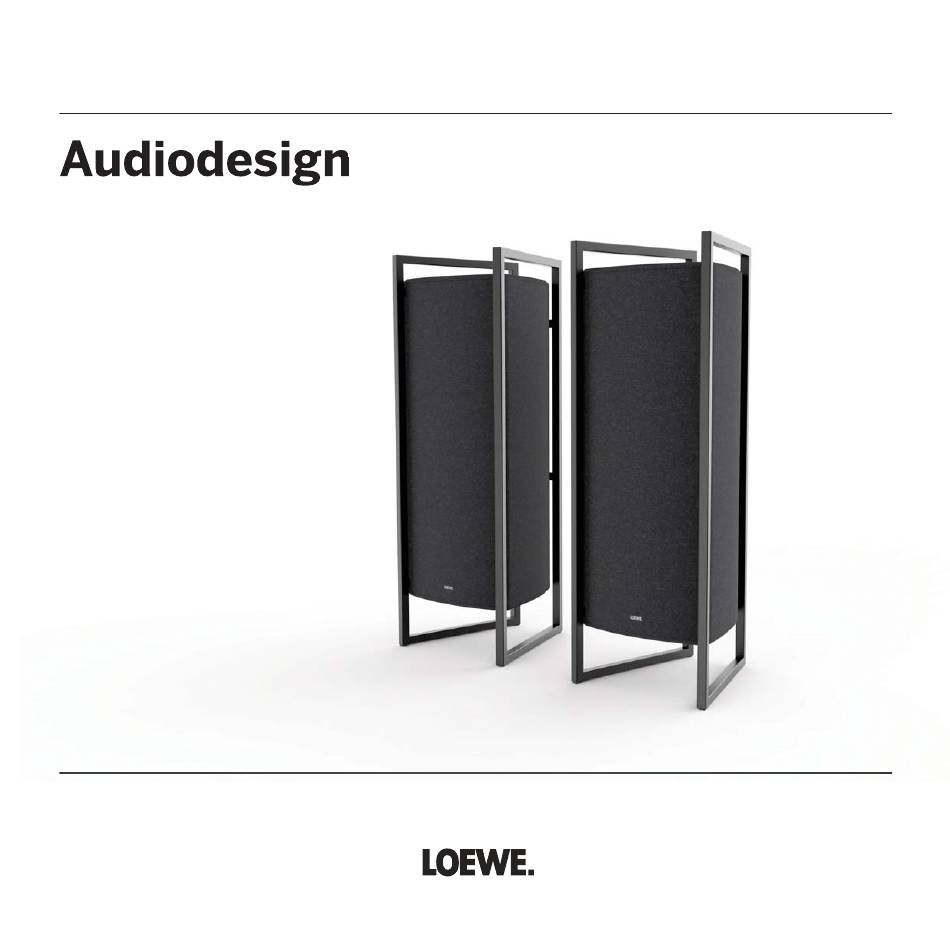

- Seite 1 Audiodesign Loewe klang 9 Loewe klang 9 Benutzerhandbuch tzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Anschlusslösung mit Loewe klang link (3.0/5.0 System) ........9 Anschlusslösung über DIGITAL AUDIO LINK und LOEWE KLANG LINK (3.0/5.0 System) ............9 Loewe klang 9 über Digital Audio Link anschließen ......10 Loewe klang 9 über LINE IN anschließen ..........11 Einstellungen am Lautsprecher ............. 12 Einstellungen über Bedientasten ................12... -
Seite 4: Herzlich Willkommen
Sie sich auch morgen und übermorgen nicht satt sehen sollen. Loewe TV-Geräte mit integriertem digitalem Multikanal-Audio-Decoder leiten die Ton-Signale über den DIGITAL AUDIO LINK Anschluss an den Loewe klang 9 weiter. Konfiguration und Einstellungen für den Loewe klang 9 können Sie komfortabel über die aktuellen Loewe TV-Geräte vornehmen. -
Seite 5: Sicherheitshinweise
• magnetischen und elektrischen Feldern Luftzirkulation und hohe Temperaturen • höheren elektrischen Leistungen als angegeben Keinesfalls darf die Luftzufuhr des Loewe klang 9 behindert werden. • Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperatur- Achten Sie auf genügend Abstand (> 10 cm) zu den Wänden. -
Seite 6: Reinigen
Reinigen Position der Anschlüsse und Bedienelemente Reinigen Das Gehäuse des Loewe klang 9 ist textilbespannt. Saugen Sie die Fläche regel- mäßig mit einem weichen Bürstenaufsatz ab. Reinigen Sie die aus Aluminium bestehende Oberfläche des Loewe klang 9 nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel). -
Seite 7: Anschlüsse Und Bedienelemente
7 SERVICE - Serviceschnittstelle für interne Zwecke 3 GAIN –/+ - Einstellung/Anzeige der Klang-Intensität LINE IN - Toneingang (analog) 9 DIGITAL AUDIO LINK OUT - Tonausgang (digital) PAIRING - Verbinden mit dem Loewe klang link 5 DIGITAL AUDIO LINK IN - Toneingang (digital) -
Seite 8: Konfigurationsbeispiele
Konfigurationsbeispiele Konfigurationsbeispiele Anschlusslösung ohne Loewe klang link (5.0 System) Bei der Konfiguration eines 5.0 Systems wird der Loewe klang 9 per DIGITAL Es ist immer nur eine Form der hier genannten Beispiele möglich. AUDIO LINK an die Audio Quelle angeschlossen. -
Seite 9: Anschlusslösung Mit Loewe Klang Link (3.0/5.0 System)
Aufstell-Beispiel für ein 5.0 System Aufstell-Beispiel für ein 5.0 System Wie Sie die Lautsprecher über DIGTIAL AUDIO LINK anschließen finden Sie Wie Sie den Loewe klang 9 über Loewe klang link anschließen, finden Sie in der auf Seite 10. Einbauanweisung des Loewe klang link. -
Seite 10: Loewe Klang 9 Über Digital Audio Link Anschließen
DIGITAL AUDIO LINK IN-Schnittstelle des Loewe klang 9. Um Ihren zweiten Loewe klang 9 anzuschließen, verbinden Sie die DIGITAL AUDIO LINK OUT-Schnittstelle des ersten Loewe klang 9 mit der DIGITAL AUDIO LINK IN-Schnittstelle des zweiten Loewe klang 9 (siehe Abbildung). -
Seite 11: Loewe Klang 9 Über Line In Anschließen
Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220-240 V ~ 50/60 Hz des klang 9 mit einer 220-240V 50/60 Hz Steckdose. Wenn im Tonkomponentenassistenten des Loewe TV-Gerätes der Menüpunkt TV Lautsprecher aktiv ist, kann es vorkommen, dass nach dem Einschalten des TV-Gerätes der an AUDIO OUT angeschlossene klang 9 mit hoher Lautstärke betrieben wird. -
Seite 12: Einstellungen Am Lautsprecher
Die Einstellung SPEAKER POSITION erfolgt auschließlich lokal am schlossen ist. Lautsprecher. Bei Anschluss des Loewe klang 9 über DIGITAL AUDIO LINK an einem TV-Gerät Auswahl CORNER: (Chassis SL3xx und höher) wird die Einstellung GAIN direkt am TV-Gerät vor- Wenn der Lautsprecher nahe der Ecke des Raumes steht, wählen Sie die Ein- genommen. - Seite 13 Bei den Werten -12 dB, -6 dB, 0 db, +6 dB leuchtet jeweils nur die zugehörige LED. Bei Zwischenwerten werden die LED‘s entsprechend gedimmt. Bei Anschluss des Loewe klang 9 über DIGITAL AUDIO LINK erfolgt die Ein- stellung des Pegels im Tonkomponenten Assistenten (Einstellung Lautspre- cherpegel anpassen,siehe Seite 16) am TV-Gerät.
-
Seite 14: Pairing Mit Loewe Klang Link
Loewe klang 9 Benutzerhandbuch Pairing mit Loewe klang link Loewe klang 9 über Loewe klang link anschließen Lautsprecher- konfiguration Sie können das System nicht im Mischbetrieb verwenden. Sie müssen entscheiden zwischen einer Funkanbindung oder einer Kabelanbindung. Ob es sich um eine Funk oder Kabelanbindung handelt, erkennt ihr TV-Gerät selbstständig. -
Seite 15: Konfiguration Klang 9 (Digital Audio Link/ Wireless Digital Audio Link)
WIRELESS DIGITAL AUDIO LINK) lautsprecher Der Tonkomponenten Assistent erkennt nach dem Einschalten des TV-Gerätes, dass ein Loewe klang Tonsystem an DIGITAL AUDIO LINK angeschlossen wurde und blendet dieses automatisch im Tonkomponenten Assistent ein. Als Konfigurationsbeispiel wird ein 3.0 System angenommen. -
Seite 16: Software-Update
Software-Update über DIGITAL AUDIO LINK Steht bei einem Update der TV-Software auch eine neue Version der Loewe klang 9 Software zur Verfügung wird diese über die DIGITAL AUDIO LINK Schnittstelle aktualisiert. Weitere Infomationen bzgl. des Software-Updates finden Sie in der Betriebsanleitung Ihres TV-Gerätes. -
Seite 17: Technische Daten
32Hz - 22kHz (±3dB) Konformität/Herstellererklärung Maximaler Schalldruck 109 dBA ± 1 dB in 1m Abstand Die Loewe Technologies erklärt hiermit, dass dieses Produkt die Übertragungsbereich (elektrisch) 20Hz – 50kHz wesentlichen Anforderungen und andere relevante Bestimmungen DAL IN (RJ45)/DAL OUT (RJ45)/ der Richtlinie 2014/53/EU und alle geltenden EU-Richtlinien erfüllt. - Seite 18 Mr. Hagop Julmekian 96317 Kronach, Deutschland Hrvatska (Kroatia) Fax +961 1 582446 Tel +49 9261 99-500 Tel +385 1 4929 683 E-mail: info@icontrol-leb.com Fax +49 9261 99-515 Fax +385 1 4929 682 E-mail: ccc@loewe.de E-mail: info@loewe.hr www.loewe-friends.de © by Loewe Technologies 19.06.17...
