PakEtinhaLt
Jeder Karton des JBl 4319-Systems enthält einen (1) JBl
4319-Studiomonitorlautsprecher. Wenn Sie einen Versandschaden
vermuten, melden Sie diesen bitte umgehend Ihrem händler. Wir
empfehlen Ihnen, den Karton und die Verpackungsmaterialien zur
eventuellen späteren Verwendung aufzubewahren.
aufstELLEn
ACHTUNG: Der 4319 wiegt 16,3 kg. Bevor Sie den Lautsprecher
auf einem Regal oder einer Plattform aufstellen, ist sicherzustellen,
dass das Regal oder die Plattform stabil genug ist, um das Gewicht
des Lautsprechers zu tragen.

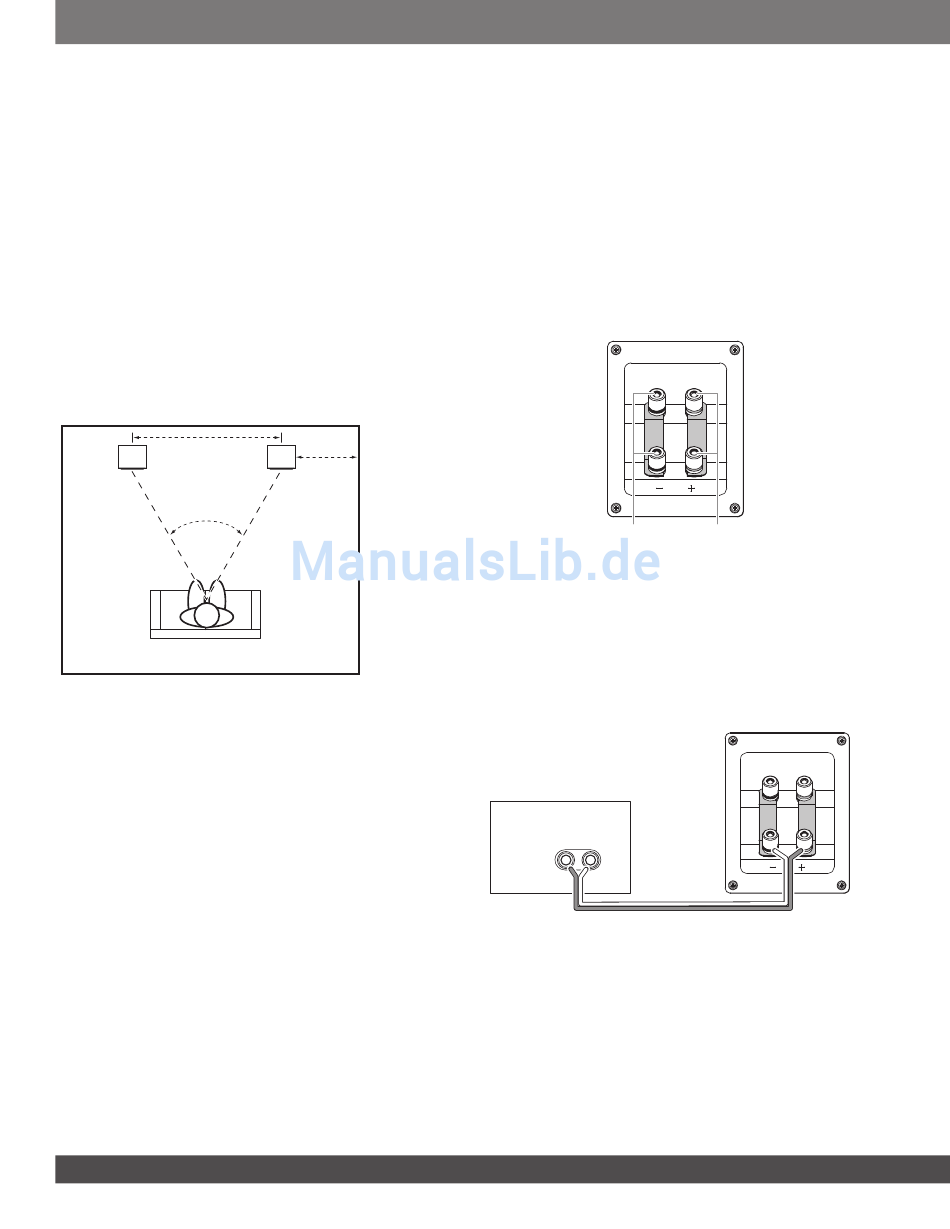

Bevor Sie sich entscheiden, wo Sie Ihre lautsprecher aufstellen, sehen
Sie sich bitte die Anordnung Ihres raums an. Wählen Sie dann mithilfe der
nachstehenden Abbildung als Orientierungshilfe einen geeigneten Platz aus.
1,8 m – 2,4 m
(6 – 8ft)
40° – 60°
Hörposition
• V ermeiden Sie es, die Lautsprecher in der Nähe von Leistungsverstärkern,
heizregistern oder anderen Objekten aufzustellen, die große Mengen
an Wärme abgeben.
• S tellen Sie die Lautsprecher nicht in sehr feuchten oder staubigen
Umgebungen auf.
• S tellen Sie die Lautsprecher nicht an Orten auf, an denen sie direkter
Sonnenbestrahlung oder anderen starken lichtquellen ausgesetzt sind.
• D er 4319 ist nicht videoabgeschirmt. Wird er in der Nähe bestimmter
Typen von fernsehgeräten aufgestellt, kann dies zu Bildverfärbungen
oder -verzerrungen führen. Sollte dies eintreten, bewegen Sie die
lautsprecher bitte vom fernsehgerät weg, bis die Verfärbung oder
Verzerrung verschwindet.
• D ie besten Ergebnisse lassen sich erzielen, wenn Sie die Lautsprecher
1,5 - 2,5 m voneinander entfernt aufstellen. Wenn Sie die lautsprecher
weiter voneinander entfernt aufstellen, richten Sie sie bitte in einem
Winkel zur hörposition aus.
• D ie Lautsprecher produzieren die präziseste Stereo-Tonbühne, wenn der
Winkel zwischen Zuhörer und lautsprechern zwischen 40 und 60 Grad liegt.
• P ositionieren Sie jeden Lautsprecher so, dass sich sein Tweeter ungefähr
auf Ohrhöhe befindet.
• I m Allgemeinen erhöht sich die Bassausgabe, wenn der Lautsprecher
näher zu einer Wand oder in eine ecke bewegt wird. Zum erzielen der
besten leistung empfehlen wir, dass Sie die lautsprecher mindestens
50 cm von den seitlichen Wänden entfernt aufstellen.
ansChLüssE
ACHTUNG: Stellen Sie sicher, dass alle elektrischen Komponenten
des System's AUSgeschaltet (und möglichst aus den Wandsteckdosen
gezogen) sind, bevor Sie Anschlüsse vornehmen.
2
lautsprecher und Verstärker haben entsprechende positive und
negative („+" und „–") Anschlussterminals. Der 4319 hat zwei Sätze
von Anschlussterminals, die an der Terminalanordnung mit „+" und „–"
gekennzeichnet sind. Die „+"-Terminals haben außerdem rote ringe,
und die „–"-Terminals haben schwarze ringe. Siehe Abbildung rechts.
Der 4319 ist so konstruiert, dass eine positive Spannung am „+"-Terminal
(rot) verursacht, dass sich die lautsprechertreiber nach außen (in richtung
des raums) bewegen.
Wir empfehlen die Verwendung eines qualitativ hochwertigen laut-
sprecherdrahts mit Polaritätskennzeichnung. Die Seite des Drahts mit
einer Kante oder einer anderen Kennzeichnung wird gewöhnlich als
positive Polarität („+") betrachtet.
50 cm
(20 in)
eine korrekte Polarität kann sichergestellt werden, indem Sie jedes
„+"-Terminal an der rückseite des Verstärkers oder receivers mit dem
entsprechenden „+"-Terminal (rot) der einzelnen lautsprecher verbinden.
Verbinden Sie die „–"-Terminals (schwarz) auf ähnliche Weise. Ziehen Sie
die Bedienungsanleitung zu Ihrem receiver oder Verstärker zurate, um die
Verbindungsvorgänge zu bestätigen.
ErstELLEn EinEr EinfaChEn
EinZELDrahtVErBinDunG
Verbinden Sie den Verstärker mit den einzelnen lautsprechern, wie in der
Abbildung rechts gezeigt. es spielt keine rolle, welchen Satz von Terminals
Sie am lautsprecher verwenden. hInWeIS: entfernen Sie nicht die
metallenen Jumper zwischen den beiden Sätzen von Terminals, wenn Sie
die lautsprecherdrähte anschließen.
WIchTIG: Beim herstellen von Verbindungen dürfen keine Umpolungen
(d. h. „+" an „–" oder „–" an „+") vorgenommen werden. Umpolungen
verursachen ein schlechtes Stereoklangbild und verminderte Bassleistung.
An die vergoldeten lautsprecherterminals des 4319 können verschiedene
Arten von Drahtverbindungssteckern angeschlossen werden: blanker
Draht, flachstecker, Pin-Stecker und Bananenstecker.
Negative (–)
Terminals
+ –
Receiver oder Verstärker
(ein Kanal gezeigt)
Positive (+)
Terminals
Lautsprecheranschluss
