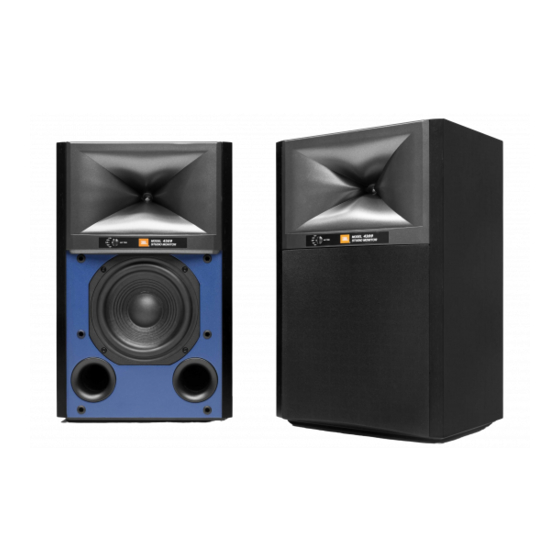

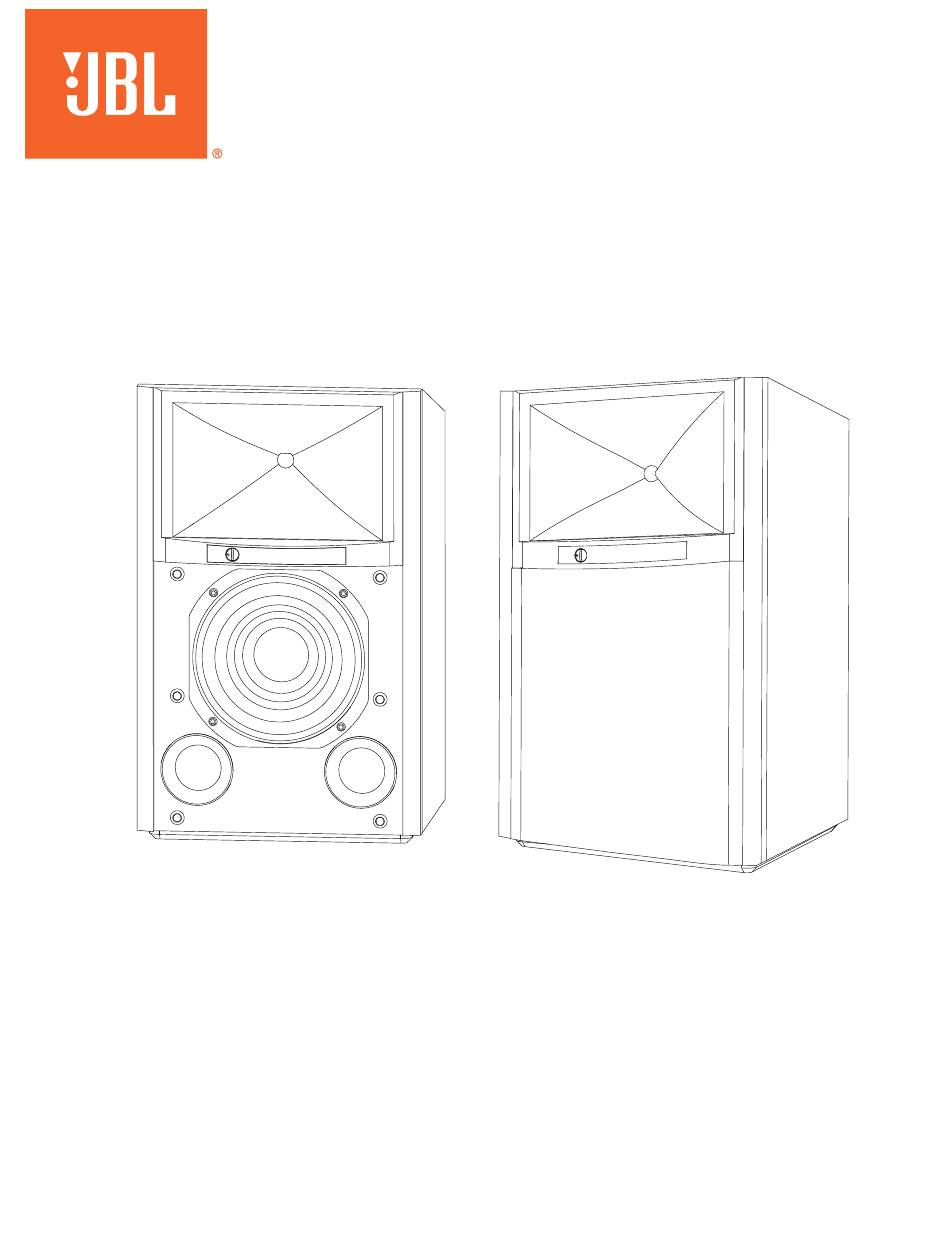

- Seite 1 4309 ® 6.5-inch (165 mm) 2-way Bookshelf Studio Monitor Loudspeaker Owner’s ManuaL...
-
Seite 16: Wichtige Sicherheitsinformationen
Produkts kannst du bei deiner örtlichen Stadtverwaltung, beim Entsorgungsdienst oder in dem Geschäft, in dem du dieses Produkt gekauft hast, erhalten. InHaLt VIELEN DANK FÜR DEN KAUF EINES JBL ® -PRODUKTS! ..................17 LIEFERUMFANG ..............................17 AUFSTELLUNG UND POSITIONIERUNG ........................ 17 ANSCHLÜSSE .............................. -
Seite 17: Vielen Dank Für Den Kauf Eines Jbl -Produkts
-PrODuKts! ® Seit mehr als 70 Jahren stellt JBL Audioanlagen für Konzertsäle, Aufnahmestudios und Kinos rund um die Welt bereit und ist die bewährte Wahl führender Musiker und Toningenieure. Der 4309 ist ein neuer, kleiner Regallautsprecher/ Monitor der JBL Studio Monitor Familie, der für den Heimgebrauch entwickelt wurde. Für die bestmögliche Leistung des neuen Lautsprechers lies diese Anweisungen bitte sorgfältig durch. -
Seite 18: Anschlüsse
Die Klemmen sind mit „+“ und „-“ gekennzeichnet. Die „+“-Anschlüsse besitzen zudem rote Ringe, während die „-“-Anschlüsse schwarze Ringe haben. Siehe nachfolgende Abbildung. Der 4309 ist so konzipiert, dass eine positive Spannung am (roten) „+“-Anschluss bewirkt, dass die Lautsprecher- Schallgeber sich nach außen (in Richtung des Raums) bewegen. - Seite 19 Verwendung von abisolierten Kabeln oder Stiftsteckern: A. Kappe B. Blankdraht oder C. Kappe gut festziehen, abschrauben Stiftstecker durch das um Kabel zu sichern Loch im Gewindebolzen führen WICHTIG: Achte darauf, dass die (+)- und (-)-Kabel oder Anschlüsse sich nicht gegenseitig oder die anderspoligen Buchsen berühren.
-
Seite 20: Doppel-Kabel- Und Doppel-Verstärker-Verbindung
Entferne für den Doppel-Kabel- (Bi-Wire)- oder Doppel-Verstärker- (Bi-Amp)-Betrieb die Überbrückungsbänder von den Anschlussbolzen JBL 4309 Studio Monitor und bewahre sie an einem sicheren Ort auf. Beachte bitte, dass durch das Entfernen der Bänder nur die Eingänge der Tief- und Hochfrequenzweichen voneinander getrennt werden, der volle Schutz und die Frequenzanpassung der benutzerdefinierten Frequenzweichen für die separaten Treibereinheiten jedoch... -
Seite 21: Doppel-Verstärker-Verkabelung
Regel könnte beide Kanäle eines Stereoverstärkers nutzen. Die Auswahl von Verstärkerkanälen und -leitungen, die für unterschiedliche Bandbreiten besser geeignet sind, kann eine sehr deutliche Verbesserung bewirken. Schließe zum Verkabeln des JBL 4309 für den Doppel-Verstärkerbetrieb die Lautsprecher gemäß der folgenden Abbildung an. Linker Rechter Verstärker 1 (LF) -
Seite 22: Technische Daten
Daten 4309 STUDIO MONITOR ® Typ: 2-Wege-Regallautsprecher Niederfrequenz-Schallgeber: 6,5-Zoll (165 mm) Pure Pulp Konus-Tieftöner Hochfrequenz-Schallgeber: 2410H-2 1 Zoll (25 mm) Ringkompressionsschallgeber mit Teonex ® -Membran und fortschrittlicher HDI™-Horngeometrie Empfohlene Verstärkerleistung: 25–150 WRMS Impedanz: 4 Ohm Lautsprecher-Empfindlichkeit: 87 dB/2,83 V/1 m Frequenzbereich: 42 Hz – 30 kHz (-6 dB) Abstrahlwinkel, -6 dB: 100 Grad hor.
