INSTALLATION MUELW DE L'ENCEINTE/LA BARRE DE SON
Si vous montez les enceintes G-12, G-16, G-28 ou la barre de son G-42 sur un
mur, ne raccordez pas les socles. Trouvez un endroit qui convient pour chaque
enceinte sur une paroi et effectuez tout le câblage à toutes les positions avant
de monter les enceintes au mur. Ne montez pas les enceintes au plafond.
1. Si vous avez le modèle G-28 ou G-42, utilisez le gabarit inclus et choisis-
sez la position de montage pour l'enceinte (horizontale ou verticale). Épinglez
le gabarit au mur en vérifiant qu'il est de niveau (pour un montage horizon-
tal) ou vertical (pour un montage vertical) et correctement positionné, centré
avec les points centraux de la télévision, par exemple. Faites une marque sur
le mur pour repérer le trou-guide en utilisant le gabarit et retirez ce dernier.
Si vous utilisez l'enceinte G-12 ou G-16, faites une marque sur le mur
pour repérer 2 trous-guides écartés l'un de l'autre de 23,5 cm (9,26") pour
l'enceinte G-12 ou de 33,6 cm (13,25") pour l'enceinte G-16 (assurez-
vous que les points sont alignés afin que l'enceinte soit montée bien droite
à la verticale ou à l'horizontale). Pour toutes les enceintes, laissez un
dégagement minimum de 2,5 cm entre le coffret de l'enceinte et l'appareil
de télévision. N'oubliez pas qu'une fois montée, l'enceinte se bloque en une
position située à 8 mm au-dessous où les trous-guides ont été percés.
2. Prépercez les trous-guides aux endroits marqués. Si vous percez dans un
poteau d'ossature murale (position idéale), il est recommandé d'utiliser des
vis de montage nº 10 (non inclues) pour monter le support de l'enceinte (G-
28 et G-42) ou l'enceinte elle-même (G-12 et G-16). S'il n'y a aucun poteau
à l'endroit où les trous-guides sont situés, installez des ancrages muraux
(non inclus) dans les trous-guides pour tenir le support ou l'enceinte. Les
ancrages muraux doivent pouvoir supporter au moins 2,75 kg (G-12 et
G-16) ou 5,5 kg (G-28 et G-42).
En montage vertical, faites passer le fil d'enceinte par le bas de l'enceinte
3.
et fixez chaque fil au raccordement de la borne à vis (voir Figure 2). En
montage horizontal, faites passer le fil jusqu'aux canaux qui commencent
sur la partie centrale arrière de l'enceinte, puis continuez d'acheminer le fil
par le ou les canaux et fixez chaque fil au raccordement de la borne à vis,
comme pour le montage vertical. (voir Figure 3) (Remarque : l'utilisation
d'un fil d'enceinte de calibre 18 ou plus gros peut empêcher le ou les
fils de s'ajuster complètement dans les canaux). Au besoin, collez la
bande adhésive incluse sur un point sur le canal pour maintenir les fils en
place dans le canal. Pour changer la direction sur le logo Klipsch enceinte
avant tirez légèrement sur un côté de lui et faire pivoter de 45 ˚.
4. Doucement, poussez l'enceinte dans les deux tenons sur le support monté
par ses deux encoches en trou de serrure (G-28 et G-42) ou sur les deux vis
dans la paroi (G-12 et G-16) et poussez de 8 mm au-dessous de l'endroit
pour bloquer en position.
RACCORDEMENT
Raccordement des enceintes G-12, G-16, G-28 – En utilisant du fil d'enceinte
d'un calibre minimum de 16, raccordez la borne « positive » (+) ROUGE de
l'enceinte GAUCHE à la borne « positive » (+) ROUGE du canal GAUCHE de
l'amplificateur. Raccordez la borne « négative » (-) NOIRE de l'enceinte gauche
à la borne « négative » (-) NOIRE du canal gauche de l'amplificateur. Répétez
cette procédure pour le raccordement de toutes les autres enceintes aux
canaux correspondants de l'amplificateur.
Raccordement de la barre de son G-42 – Comme cette enceinte contient les
canaux GAUCHE, DROIT et CENTRAL, raccordez chacun de ces canaux à partir
de l'amplificateur comme indiqué ci-dessus aux bornes désignées « Left »
(Gauche), « Right » (Droit) et « Center » (Centre) sur le G-42.
Vérifiez qu'aucune partie dénudée de fil de raccordement ne touche une borne
ou une partie d'un autre fil afin de ne pas provoquer de court-circuit et endom-
mager le matériel.
SOINS ET NETTOYAGE SPEAKER
Votre Klipsch Gallery ™ le Président a un fini durable qui devrait seulement ex-
iger d'époussetage à sec ou nettoyage avec un chiffon sec. Évitez d'utiliser des
nettoyants abrasifs ou à base de solvants et détergents. La grille unique pour
le haut-parleur est constitué d'un morceau de tissu rectangulaire transparent
avec des tiges en métal le long de deux côtés. Il est maintenu en place par des
aimants encastrés dans une fente de chaque côté de l'arrière de l'armoire.
Retirez soigneusement la tige de métal loin d'un côté, puis l'autre pour retirer
le gril. Le gril est conçu pour être aussi léger et acoustiquement transparent
que possible de sorte qu'il n'existe pas de cadre rigide derrière elle. Pour cette
raison, il pourrait être nécessaire afin de «lisser» le tissu une fois que le gril est
attaché au cabinet à l'aide de deux pouces de tirer le tissu appris de haut en
bas (ou côté à l'autre si l'appareil est monté horizontalement).

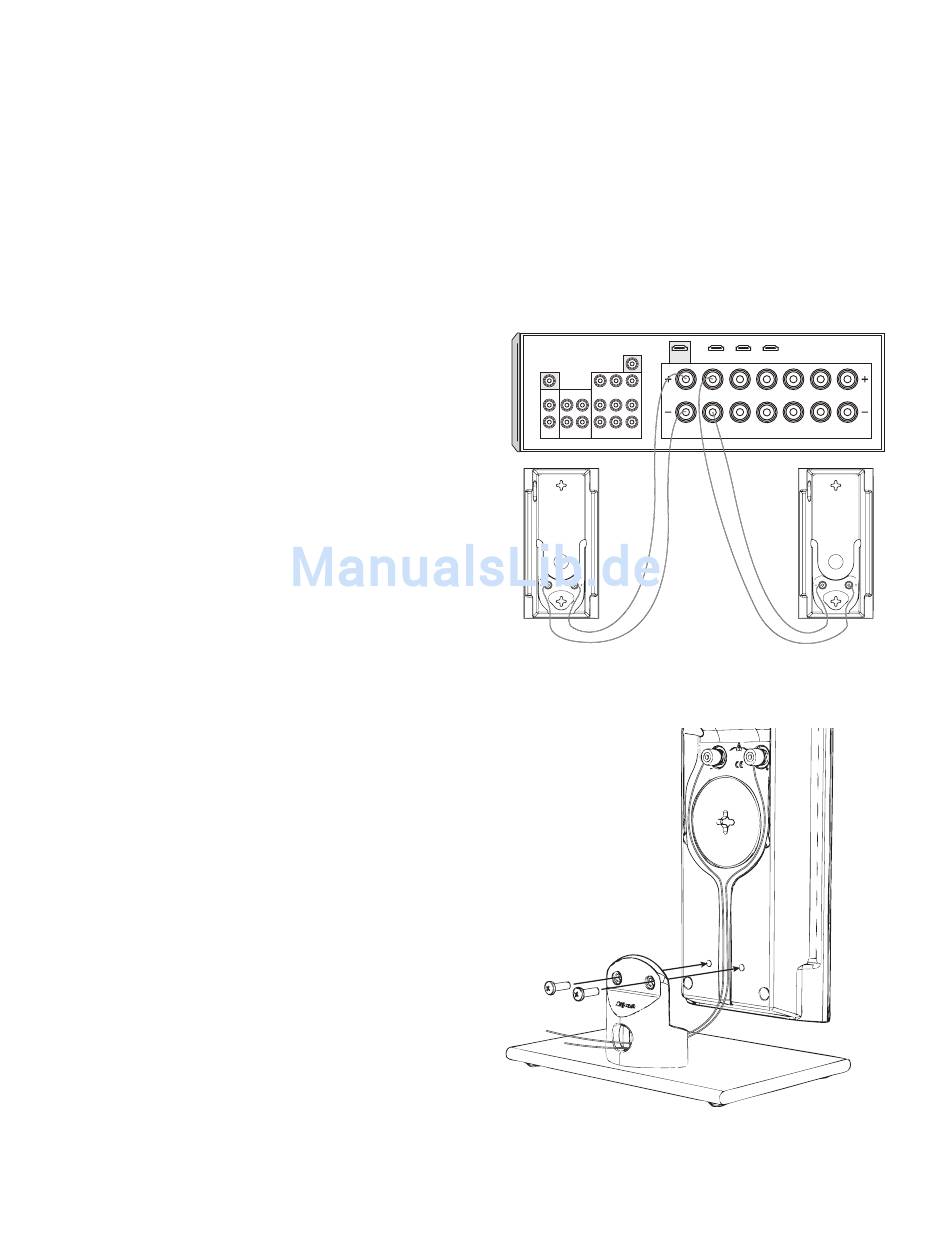

FIGURE 1
Sub Pre Out
Monitor
Out
Video
In Out In In In In
L L
R
R
CD TAPE TV DVD CBL/SAT
FIGURE 2
HDMI Out HDMI 1 HDMI 2 HDMI 3
Front Right Front Left Back Surround Back Surround
Center Surround Surround
Right Left Right Left
Speaker Hookup
