INSTALACIÓN DE LOS ALTAVOCES O LA BARRA DE SONIDO EN LA PARED
Si va a montar en la pared los altavoces G-12, G-16, G-28 o la barra de sonido
G-42, no los monte en sus bases. Determine una posición idónea para cada altavoz
que va a montar en la pared y haga el cableado hasta las posiciones de los altavo-
ces antes de montarlos en la pared. No monte los altavoces en el cielo raso.
1. Si tiene un G-28 o un G-42, use la plantilla que se incluye y escoja la
posición de montaje (horizontal o vertical). Fije con chinches la plantilla en la
pared asegurándose de que esté nivelada (cuando vaya a hacer un montaje
horizontal) o a plomo (cuando vaya a hacer un montaje vertical) y correcta-
mente en posición, centrada con respecto al punto central del televisor, por
ejemplo. Marque en la pared las posiciones de los agujeros piloto a través
de la plantilla. Si tiene un G-12 o un G-16, marque en la pared la posición
de dos agujeros piloto con 9.26 plg. de separación para el G-12 o 13.25
plg. de separación para el G-16 (los puntos deben estar alineados para
que el altavoz quede a plomo vertical o nivelado horizontal). Para todos los
altavoces, deje una separación mínima de 1 plg. entre la caja del altavoz y
el televisor. Tenga en mente que, una vez montado, el altavoz se "bloquea"
en posición 5/16 de plg. más abajo de donde se hicieron los agujeros piloto.
2. Haga los agujeros piloto en las posiciones marcadas. Si está taladrando
en un paral de pared, lo cual es ideal, se recomienda utilizar tornillos de
montaje Nº 10 (no se incluyen) para montar el soporte de altavoz (G-28
y G-42) o el altavoz en sí (G-12 y G-16). Si no hay paral detrás del agujero
piloto, instale anclas de pared (no se incluyen) en los agujeros piloto para
sostener el soporte o el altavoz. Las anclas de pared deben tener un valor
nominal de 6 libras (G-12 y G-16) o 12 libras (G-28 y G-42).
3. Si está haciendo un montaje vertical, encamine el cable de altavoz por
la parte de abajo del altavoz y conecte cada cable a la terminal de tornillo
correcta (vea el Diagrama 2). Si está haciendo un montaje horizontal,
encamine cable de altavoz por los canales que comienzan en la parte
central trasera del altavoz, continúe encaminando cable por los canales y
conéctelo a la terminal de tornillo correcta igual que en el caso de montaje
vertical. (vea el Diagrama 3) (Nota: Es posible que el cable de altavoz
más grueso que el de calibre 18 no encaje completamente en los
canales.) Si es necesario, sujete el exceso de cable en posición con la cinta
adhesiva que se incluye. Para cambiar la dirección Klipsch logotipo en la
parte frontal del altavoz tire suavemente de un lado de ella y girar 45 ˚.
4. Encaje cuidadosamente el altavoz en las dos lengüetas del soporte de
montaje a través de los agujeros en forma de cerradura (G-28 y G-42) o en
los tornillos atornillados en la pared (G-12 y G-16) y empújelo 5/16 de plg.
hacia abajo para bloquearlo en posición.
CONEXIONES
Conexión de los altavoces G-12, G-16 y G-28. Con cable de calibre 16 o más
grueso, conecte la terminal "positiva" (+) ROJA del altavoz IZQUIERDO a la
terminal "positiva" (+) ROJA del canal IZQUIERDO del amplificador. Conecte la
terminal "negativa" (-) NEGRA del altavoz izquierdo a la terminal "negativa" (-)
NEGRA del canal izquierdo del amplificador. Repita este procedimiento para co-
nectar el resto de los altavoces a los canales correspondientes del amplificador.
Conexión de la barra de sonido G-42. Como este altavoz contiene los canales
IZQUIERDO, DERECHO y CENTRAL, conecte como se indicó cada uno de estos
canales del amplificador a las terminales designadas "izquierda", "derecha" y
"central" del G-42.
Ningún cable desnudo de ninguna conexión debe quedar en contacto con otro
cable desnudo u otra terminal, pues esto podría causar un cortocircuito y dañar
el equipo.
ALTAVOZ CUIDADO Y LIMPIEZA
Su altavoz Klipsch Galería ™ tiene un acabado duradero que sólo requieren
quitar el polvo seco o limpiar con un paño seco. Evite el uso de limpiadores
abrasivos o disolventes y detergentes fuertes. La exclusiva rejilla del altavoz
consta de un trozo de tela rectangular simple con barras de metal a lo largo de
dos lados. Se lleva a cabo en el lugar por los imanes incrustados en una ranura
en cada lado de la parte trasera del gabinete. Con cuidado, tire de la varilla de
metal de distancia de un lado y luego el otro para eliminar la parrilla. La parrilla
está diseñada para ser lo más ligero y acústicamente transparente posible,
de manera no existe un marco rígido detrás de él. Debido a esto, podría ser
necesario para "suavizar" la tela una vez que la parrilla se adjunta al gabinete
con dos pulgares para tirar de la tela enseñado desde arriba hacia abajo (o de
un lado a otro si la unidad se monta horizontalmente).

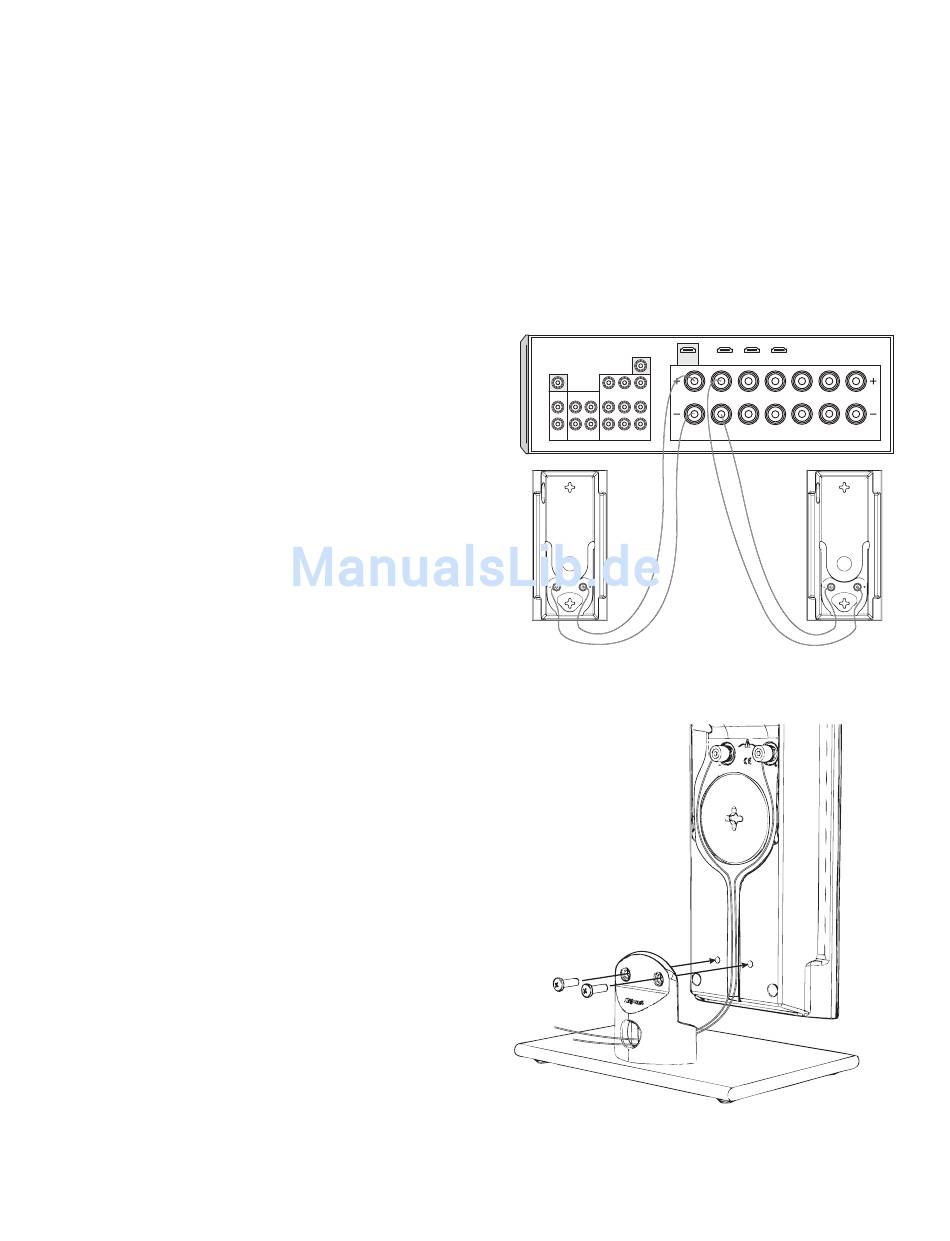

DIAGRAMA 1
