Bose acoustimass 15 ii Bedienungsanleitung Seite 11

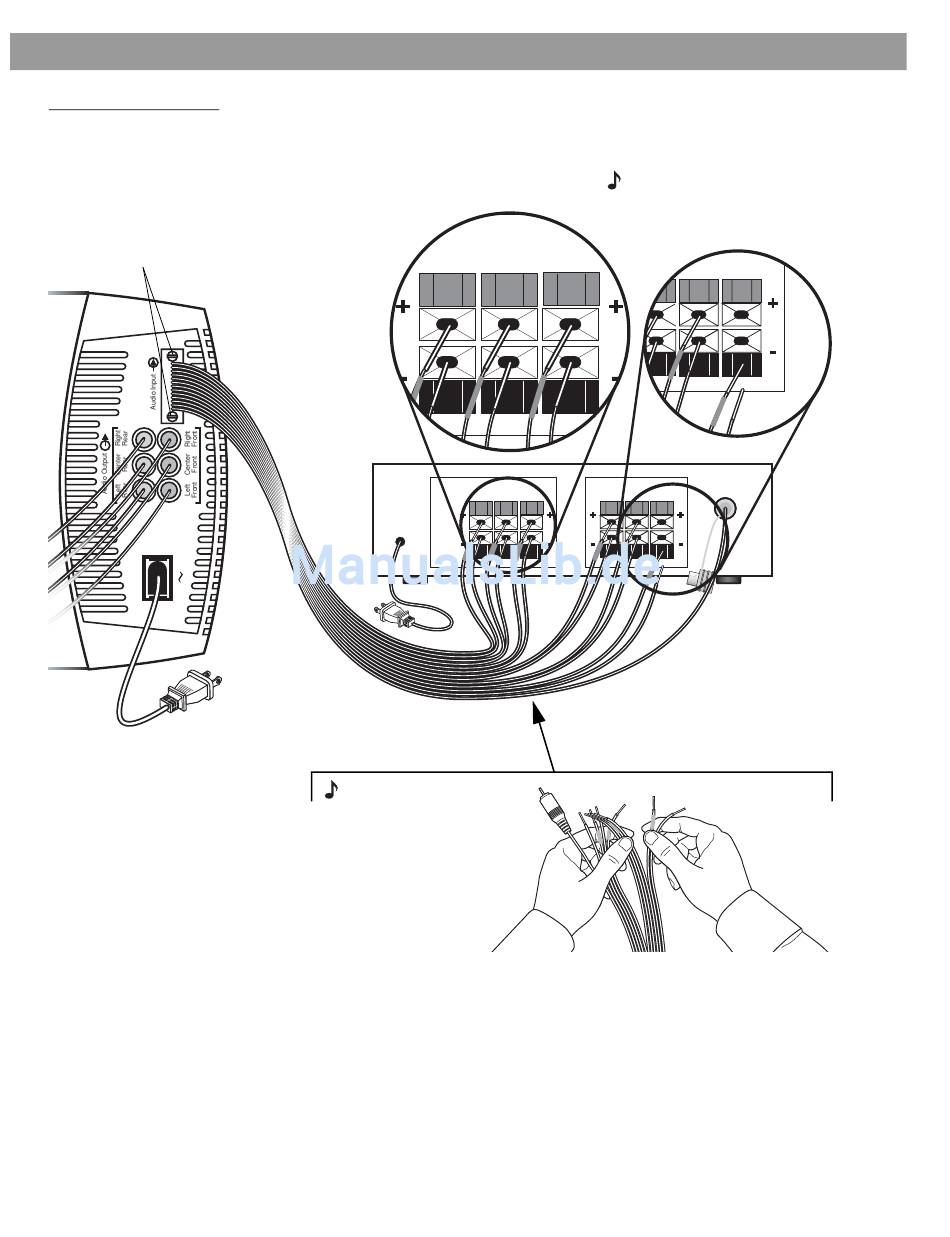

Abbildung 6
Anschließen des
®
Acoustimass Moduls an
den Receiver
Schrauben
FRONT SPEAKERS A
R L
FRONT SPEAKERS A
R L CENTER
Hinweis: Sie können
Kabel so weit wie nötig
trennen, um die
Anschlussbuchsen des
Surround-Receivers
einfacher zu erreichen.
Hinweis: Der Anschluss CENTER
SURROUND wird nur bei
vorhandenem rückwärtigem
Center Cube Speaker benötigt.
CENTER
R L
SURROUND SPEAKERS
LFE/SUBWOOFER
R L CENTER
Aufbau
CENTER
OUT
11
