Anschließen der Lautsprecher

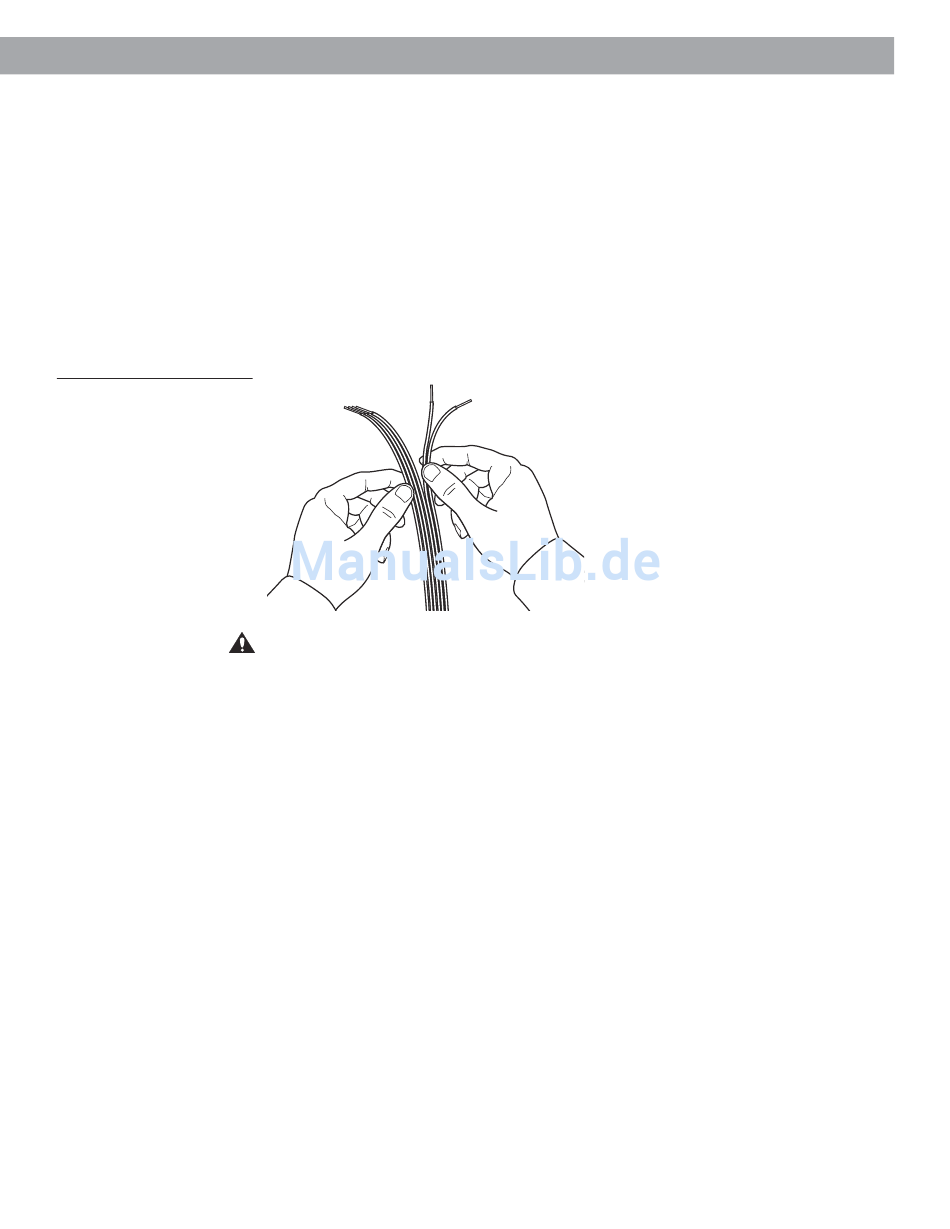

Abbildung 7
Trennen der Adern
Die mitgelieferten Kabel machen das Anschließen des Systems leicht. Die Anschlüsse am
®
Acoustimass Modul liegen bereits vor. Die jeweils zu einem flachen Band vereinigten drei
Kabel lassen sich trennen, so daß sie die Lautsprecher erreichen (Abbildung 7). Trennen Sie
die Kabel erst beim Auslegen der Kabelverbindungen.
• Das 6-m-Kabel mit drei Aderpaaren verbindet das Acoustimass Modul mit dem linken,
rechten und mittleren Frontlautsprecher.
• Das 15-m-Kabel mit zwei Aderpaaren verbindet das Acoustimass Modul mit dem linken
und rechten Surround Speaker.
• Das 6-m-Kabel mit fünf Aderpaaren verbindet das Acoustimass Modul mit den Receiver-
Ausgängen. Trennen Sie die Adern nur so weit, daß sie die Buchsen erreichen.
ACHTUNG: Schalten Sie den Receiver aus oder ziehen Sie den Netzstecker, bevor Sie
irgendwelche Anschlüsse vornehmen. So vermeiden Sie Schäden am System. Verbinden
Sie auf keinen Fall die Cubes direkt mit einem Receiver-Ausgang. Schließen Sie die Cube-
Lautsprecher immer am Acoustimass Modul an, verbinden Sie dann das Acoustimass Modul
mit dem Receiver. Verwenden Sie niemals brüchige oder ausgefranste Kabel. Dies kann zu
Elektro-schocks oder Schäden am System führen. Die mitgelieferten Kabel sind nicht für
Unterputzmontage vorgesehen. Konsultieren Sie die örtlichen Bauvorschriften oder ziehen
Sie einen qualifizierten Elektriker zu Rate.
