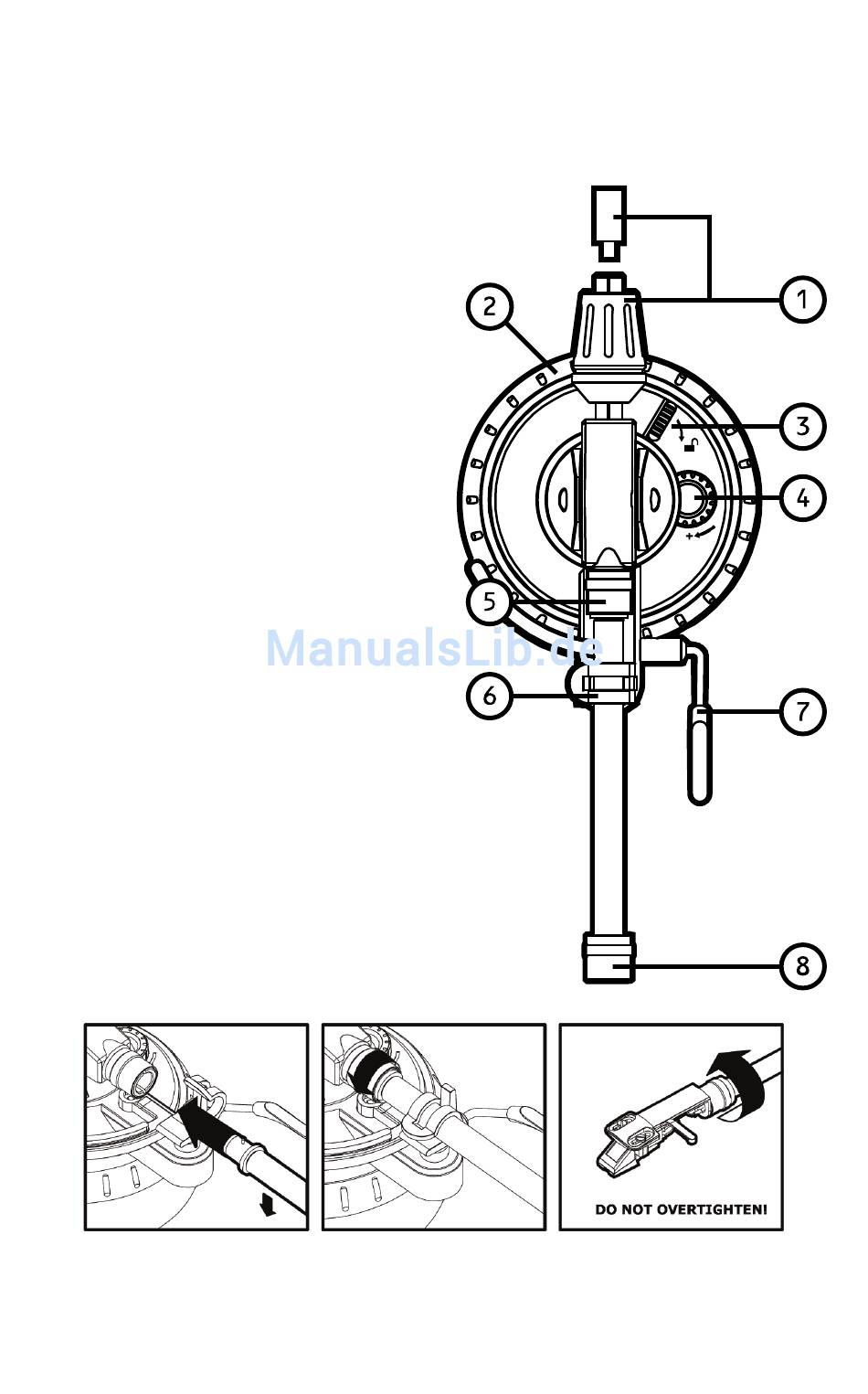

Ensamblaje del brazo de lectura
1. Contrapeso/anillo y peso en forma de "S":
El contrapeso se usa para balancear el
ensamblaje del portacápsulas y la cápsula para
que se le aplique la cantidad adecuada de
presión de la púa al disco. El peso en forma de
"S" se debe usar en la mayoría de los casos
cuando se usa el tubo en forma de "S". No se
necesita para el brazo recto y puede
almacenarse debajo del contrapeso en el
gabinete superior mientras no sea usado.
2. Anillo de ajuste de altura:
Gire este anillo en el sentido opuesto a las
agujas del reloj para elevar el brazo de lectura
hasta 6 mm para acomodar diferentes
espesores de alfombrillas. Este anillo no se
puede ajustar a menos que la manija de
bloqueo de altura (3) esté desbloqueada.
3. Manija de bloqueo de altura:
Gire esta manija en el sentido de la flecha
(sentido de las agujas del reloj) para
desbloquear el anillo de ajuste de altura (2) a
fin de que se pueda ajustar la altura del brazo
de lectura.
4. Ajuste Anti-Skate (anti-deslizamiento):
Este botón se usa para compensar las fuerzas
de tracción hacia adentro. Lea Instalación del
brazo de lectura para conocer más detalles
acerca de este ajuste.
5. Anillo de bloqueo del tubo secundario:
Este anillo se usa para asegurar los tubos del
brazo de lectura (recto o en forma de "S") al
montaje del brazo de lectura.
6. Clip del brazo:
Este clip diseñado especialmente fija el brazo
mientras se está transportando o mientras no
se usa.
7. Sistema de señalización del brazo de
lectura:
Esta característica permite que el brazo de
lectura sea posicionado en un punto específico
sobre el disco y que descienda lentamente.
Cuando la palanca elevadora está arriba, el
brazo de lectura debe sostenerse en el soporte
del brazo. Cuando baja la palanca, se baja el
brazo de lectura de manera lentamente hasta
que la púa se apoye sobre el disco.
ADVERTENCIA: ¡NO SOBREAPRIETE EL ANILLO DE BLOQUEO (5) O TUERCA DE FIJACIÓN DEL
BRAZO ! (8)
¡SI SE CONECTAN A ESTE ANILLO BRAZOS QUE NO SEAN DE NUMARK PODRÍAN DAÑARSE LAS
ALTURAS DE LOS PASADORES INTERNOS DE LOS CONTACTOS!
8. Tuerca de fijación del brazo:
Esta tuerca de aluminio se usa para fijar el
ensamblaje del portacápsulas y la cápsula al
tubo del brazo. Consulte la Instalación de la
cápsula para conocer más detalles.
