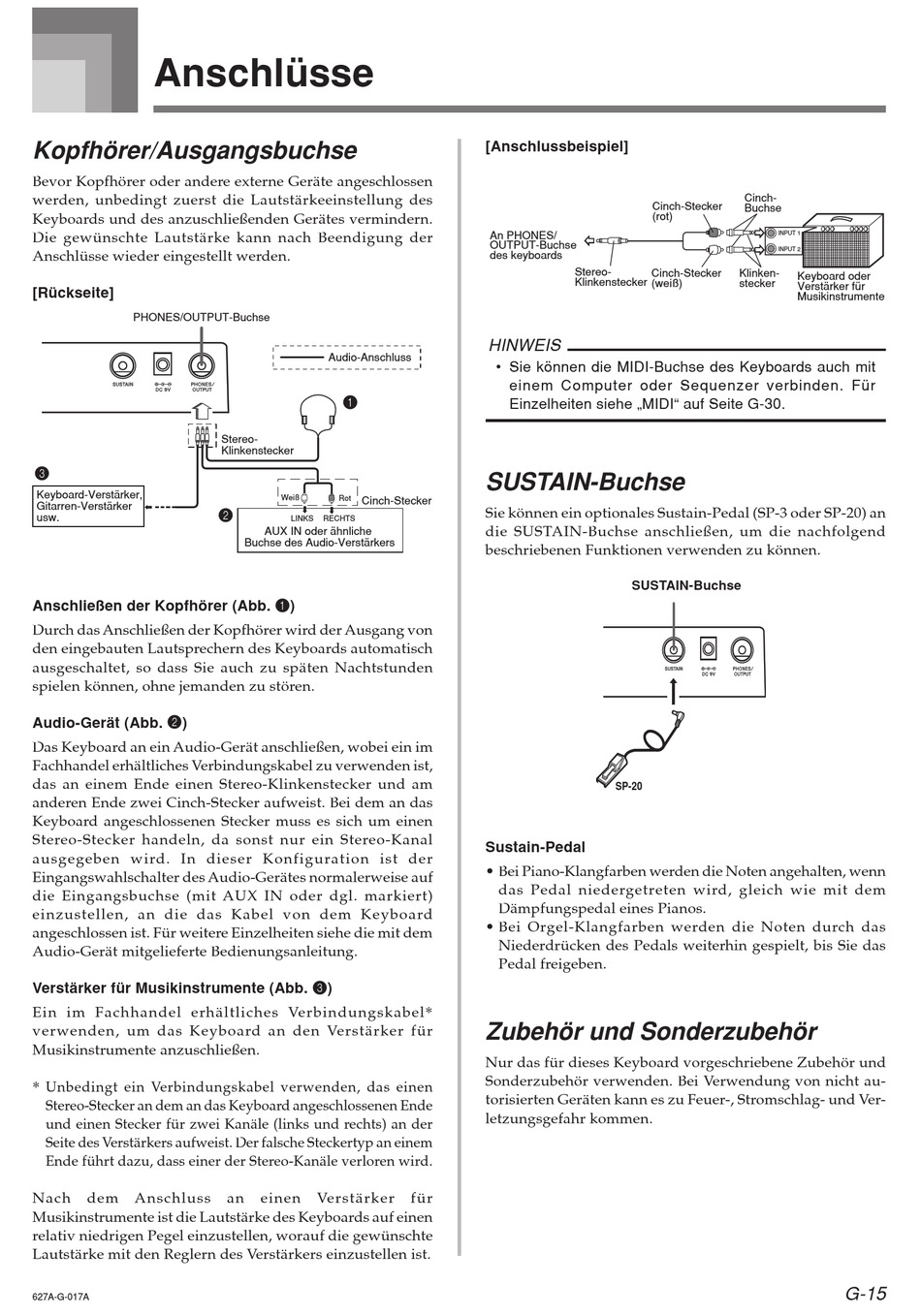

Anschlüsse
Kopfhörer/Ausgangsbuchse
Bevor Kopfhörer oder andere externe Geräte angeschlossen
werden, unbedingt zuerst die Lautstärkeeinstellung des
Keyboards und des anzuschließenden Gerätes vermindern.
Die gewünschte Lautstärke kann nach Beendigung der
Anschlüsse wieder eingestellt werden.
[Rückseite]
PHONES/OUTPUT-Buchse
3
Keyboard-Verstärker,
Gitarren-Verstärker
usw.
Anschließen der Kopfhörer (Abb. 1 )
Durch das Anschließen der Kopfhörer wird der Ausgang von
den eingebauten Lautsprechern des Keyboards automatisch
ausgeschaltet, so dass Sie auch zu späten Nachtstunden
spielen können, ohne jemanden zu stören.
Audio-Gerät (Abb. 2 )
Das Keyboard an ein Audio-Gerät anschließen, wobei ein im
Fachhandel erhältliches Verbindungskabel zu verwenden ist,
das an einem Ende einen Stereo-Klinkenstecker und am
anderen Ende zwei Cinch-Stecker aufweist. Bei dem an das
Keyboard angeschlossenen Stecker muss es sich um einen
Stereo-Stecker handeln, da sonst nur ein Stereo-Kanal
ausgegeben wird. In dieser Konfiguration ist der
Eingangswahlschalter des Audio-Gerätes normalerweise auf
die Eingangsbuchse (mit AUX IN oder dgl. markiert)
einzustellen, an die das Kabel von dem Keyboard
angeschlossen ist. Für weitere Einzelheiten siehe die mit dem
Audio-Gerät mitgelieferte Bedienungsanleitung.
Verstärker für Musikinstrumente (Abb. 3 )
Ein im Fachhandel erhältliches Verbindungskabel*
verwenden, um das Keyboard an den Verstärker für
Musikinstrumente anzuschließen.
* Unbedingt ein Verbindungskabel verwenden, das einen
Stereo-Stecker an dem an das Keyboard angeschlossenen Ende
und einen Stecker für zwei Kanäle (links und rechts) an der
Seite des Verstärkers aufweist. Der falsche Steckertyp an einem
Ende führt dazu, dass einer der Stereo-Kanäle verloren wird.
Nach
dem
Anschluss
Musikinstrumente ist die Lautstärke des Keyboards auf einen
relativ niedrigen Pegel einzustellen, worauf die gewünschte
Lautstärke mit den Reglern des Verstärkers einzustellen ist.
627A-G-017A
Audio-Anschluss
1
Stereo-
Klinkenstecker
Weiß
Rot
Cinch-Stecker
2
LINKS
RECHTS
AUX IN oder ähnliche
Buchse des Audio-Verstärkers
an
einen
Verstärker
[Anschlussbeispiel]
An PHONES/
OUTPUT-Buchse
des keyboards
Stereo-
Klinkenstecker
HINWEIS
• Sie können die MIDI-Buchse des Keyboards auch mit
einem Computer oder Sequenzer verbinden. Für
Einzelheiten siehe „MIDI" auf Seite G-30.
SUSTAIN-Buchse
Sie können ein optionales Sustain-Pedal (SP-3 oder SP-20) an
die SUSTAIN-Buchse anschließen, um die nachfolgend
beschriebenen Funktionen verwenden zu können.
Sustain-Pedal
• Bei Piano-Klangfarben werden die Noten angehalten, wenn
das Pedal niedergetreten wird, gleich wie mit dem
Dämpfungspedal eines Pianos.
• Bei Orgel-Klangfarben werden die Noten durch das
Niederdrücken des Pedals weiterhin gespielt, bis Sie das
Pedal freigeben.
Zubehör und Sonderzubehör
Nur das für dieses Keyboard vorgeschriebene Zubehör und
Sonderzubehör verwenden. Bei Verwendung von nicht au-
torisierten Geräten kann es zu Feuer-, Stromschlag- und Ver-
letzungsgefahr kommen.
für
Cinch-
Cinch-Stecker
Buchse
(rot)
INPUT 1
INPUT 2
Cinch-Stecker
Klinken-
(weiß)
stecker
SUSTAIN-Buchse
SP-20
Keyboard oder
Verstärker für
Musikinstrumente
G-15
