d) Versorgungsspannungstasten-
einstellungen
Versorgungsspannungstasten-Einstellungen
im Power-Probe-Hook-Modus vornehmen und festlegen:
1. SEL-Taste einmal drücken.
2. D-Taste einmal drücken. Auf der Anzeige erscheint
der Hinweis POW SWITCH (engl. power switch, dt.
Versorgungsspannungstaste).
3. L- oder R-Taste drücken, bis die gewünschte
Versorgungsspannungstasten-Einstellung erreicht ist:
LATCH, PULSE oder MOMENT (siehe unten).
4. SEL-Taste drücken, um zum Power-Probe-Hook-Modus
zurückzukehren.
5. Die neue Einstellung der Versorgungsspannungstasten wird
in der Einstellungs-Zeile angezeigt. (Seite 5 Abb. IIIa)

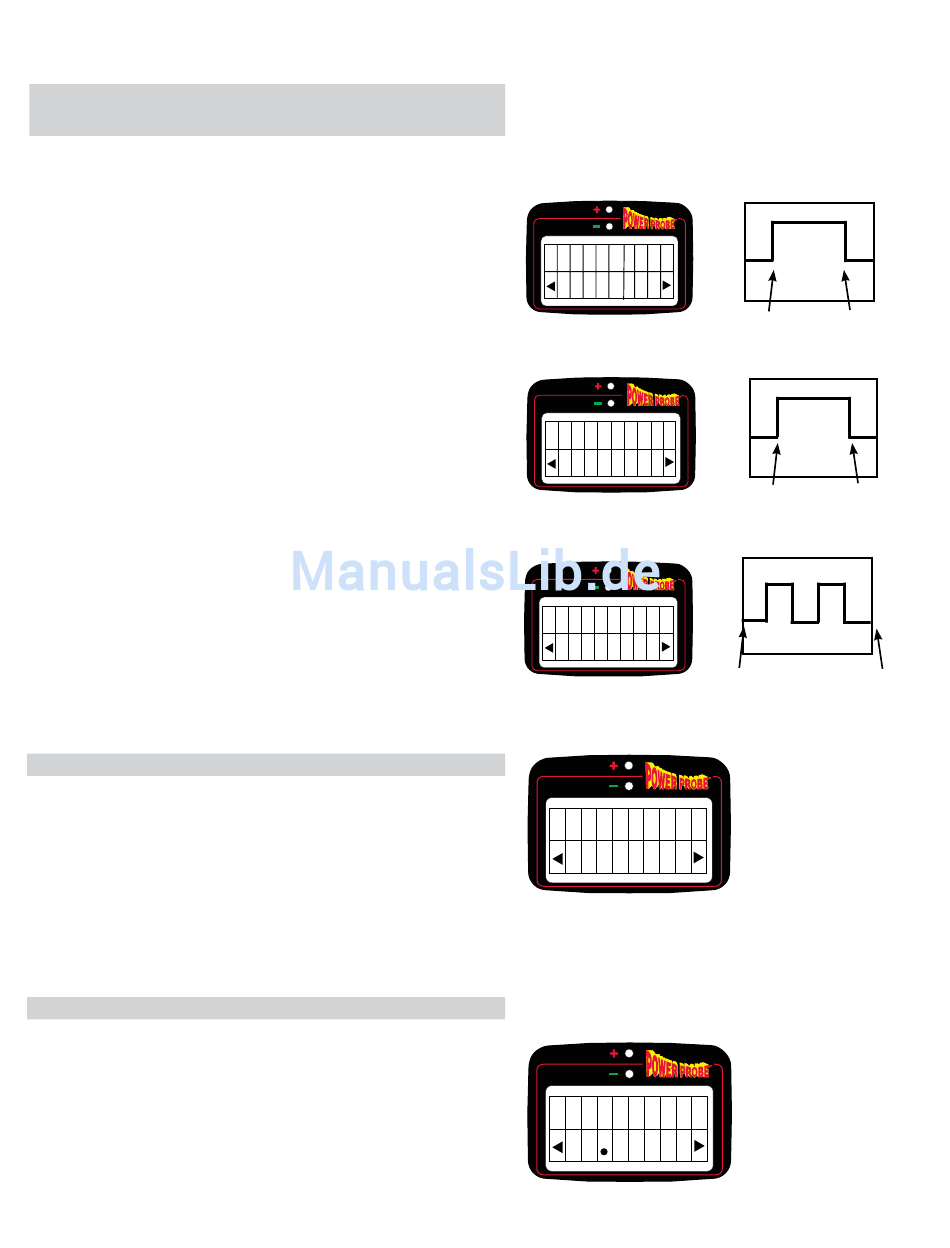

Verhalten der Versorgungsspannungstasten
im Power-Probe-Hook-Modus:
Moment: Wurde die Versorgungsspannungstasten-Einstellung
„MOMENT" ausgewählt, dann wird an die Prüfspitze die
Versorgungsspannung bzw. Masse geschaltet, solange die U-Taste
(+) oder D-Taste (–) gedrückt wird.
Latch: Wurde die Versorgungsspannungstasten-Einstellung
„LATCH" ausgewählt, dann wird an die Prüfspitze dauerhaft die
Versorgungsspannung bzw. Masse geschaltet, wenn einmal
kurz die U-Taste (+) oder D-Taste (–) gedrückt wird. Um die
Versorgungsspannung oder Masse wieder wegzuschalten, erneut
kurz die U-Taste (+) oder D-Taste (–) drücken.
Pulse: Wurde die Versorgungsspannungstasten-Einstellung
„PULSE" ausgewählt, dann wird an die Prüfspitze in regelmäßigen
Abständen entweder die Versorgungsspannung oder die Masse
geschaltet, wenn die U-Taste (+) oder D-Taste (–) gedrückt wird.
Die Verbindung wird für 1 Sekunde ein- und dann für 1 Sekunde
ausgeschaltet. Um diesen Schaltzyklus zu deaktivieren, erneut die
U-Taste (+) oder D-Taste (–) drücken.
e) AC-Grenzwert-einstellungen
AC-Grenzwert-Einstellungen im Power-Probe-Hook-Modus
vornehmen und festlegen:
1. SEL-Taste einmal drücken.
2. D-Taste zweimal drücken. Auf der Anzeige erscheint der Hinweis
AC THRES (engl. AC threshold, dt. Wechselstrom-Grenzwert).
3. L- oder R-Taste drücken, um den gewünschten AC-Grenzwert
auszuwählen: 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 oder 50.
4. SEL-Taste drücken, um zum Power-Probe-Hook-Modus
zurückzukehren.
5. Die neue AC-Grenzwert-Einstellung wird in der Einstellungs-Zeile
angezeigt. (Seite 5 Abb. IIIa)
f) LeD-Spannungsabfall-einstellungen
LED-Spannungsabfall-Einstellungen im Power-Probe-Hook-Modus
vornehmen und festlegen:
1. SEL-Taste einmal drücken.
2. D-Taste dreimal drücken. Auf der Anzeige erscheint der Hinweis
LED V DROP.
3. R- oder L-Taste drücken, um die gewünschte LED-
Spannungsabfall-Einstellung auszuwählen: 0,2; 0,5; 1; 2 oder 3.
4. SEL-Taste drücken, um zum Power-Probe-Hook-Modus
zurückzukehren.
5. Die neue LED-Spannungsabfall-Einstellung wird in der
Einstellungs-Zeile angezeigt. (Seite 5 Abb. IIIa)
Ein_
Aus
P W S W I
C T
H
O
M O ME T
N
Drücken
EIN
Ein_
Aus
P W S W I
O
C T
H
L A T C
H
Drücken und
Loslassen
EIN
Ein_
Aus
P W S W I
C T
H
O
P U L S
E
Drücken und
Loslassen
START
A
C T H R
S E
5 0
V D
O R
P
L D
E
5
Loslassen
AUS
Drücken und
Loslassen
AUS
0,5 Sek.
0,5 Sek.
0,5 Sek.
Drücken und
Loslassen
STOPP
