- Seite 1 Betriebsanleitung The Ultimate Circuit Tester www.powerprobe.com • 800-655-3585...

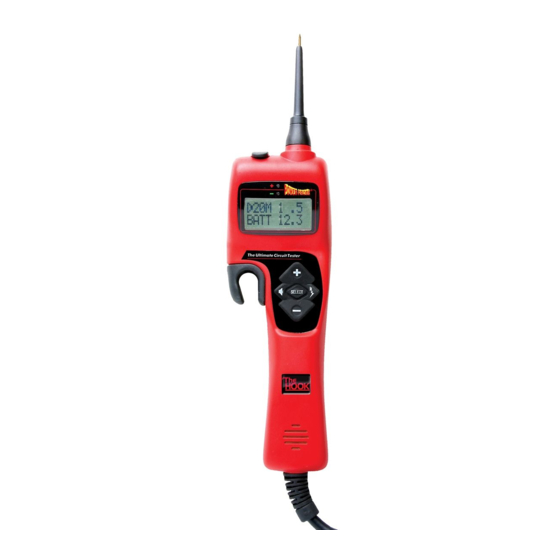

- Seite 2 Betriebsanleitung für den Power Probe Hook Vielen Dank für den Kauf des Power Probe Hook elektronischen Stromkreistesters. Durch seine ergonomische Konstruktion kann er mit seinem Haken (engl. „hook“) ans Fahrzeug gehängt werden, das heißt, er muss nicht auf einen Kotflügel oder vielleicht sogar auf den Fußboden gelegt werden, wo die Gefahr besteht, dass man darauf steigt und er beschädigt wird.
-
Seite 3: Inhaltsverzeichnis
Negative Pulsbreite/Frequenz ......................12-IX c Impulszähler ..........................12-IX d REFERENZSPANNUNGS-MODUS ....................13-X KONTRAST: ..........................13-XI EINSTELLUNGEN SPEICHERN UND STANDARDEINSTELLUNGEN: ........14-XII Stromkabel SICHERHEIT:..........................15 (10 Gauge) FAKTEN UND TIPPS: .......................16 TECHNISCHE DATEN: ......................17 Set PPH1 umfasst: Power Probe Hook Prüfspitze (3 Zoll) Batterieanschlussklemmen 3-polige Durchgangsleitungen Betriebsanleitung... -
Seite 4: Inbetriebnahme
Koaxialstromkabel vermutlich beschädigt. Bevor der Y-Anschluss mit 12–48 VDC Batterieanschlussklemmen ausgetauscht wird, sollte daher das Kabel überprüft werden. Ersatzteile erhalten Sie über Ihren Händler oder bei Power Probe Inc. d) Zusatz-Massekabel Mit dem Zusatz-Massekabel können Sie Schaltkreise und Bauteile, Grüne LED die noch nicht mit der Masse verbunden sind, an Masse legen. -
Seite 5: Begriffe Der Fünf-Tasten-Bedienung
Seite 5 II – BeGrIFFe Der FÜnF-TASTen-BeDIenUnG Mithilfe der Fünf-Tasten-Bedienung können je nach aufgerufenem Menü oder Modus des Hook zahlreiche verschiedene Funktionen ausgeführt werden. Um einheitliche Bezeichnungen für die Tasten der Fünf-Tasten-Bedienung zu verwenden, werden die folgenden Abkürzungen verwendet: U, D, L, R und SEL. -
Seite 6: Versorgungsspannungstasten-Einstellungen
Seite 6 Fortsetzung d) Versorgungsspannungstasten- einstellungen Versorgungsspannungstasten-Einstellungen im Power-Probe-Hook-Modus vornehmen und festlegen: 1. SEL-Taste einmal drücken. 2. D-Taste einmal drücken. Auf der Anzeige erscheint Ein_ der Hinweis POW SWITCH (engl. power switch, dt. Versorgungsspannungstaste). 3. L- oder R-Taste drücken, bis die gewünschte P W S W I Versorgungsspannungstasten-Einstellung erreicht ist: M O ME T... -
Seite 7: Power-Probe-Hook-Modus
Seite 7 IV - Power-ProBe-hook-MoDUS Im Power-Probe-Hook-Modus profitieren Sie durch den „Smart Tip Advantage“ von zahlreichen neuen effizienten Funktionen, durch die elektrische Probleme schneller als mit jedem anderen Tester behoben werden können. Warum? Wegen der automatischen Auswahl der RICHTIGEN MESSGRÖSSE und der RICHTIGEN FUNKTION für den RICHTIGEN SCHALTKREIS-Zustand. a) Spannungsprüfung im Power-Probe-hook-Modus: Spannungsprüfung... -
Seite 8: Aktivieren Von Bauteilen, Prüfung Der Stromaufnahme Und Berechneter Widerstand Im Power-Probe-Hook-Modus
Seite 8 Fortsetzung c) Aktivieren von Bauteilen, Prüfung der Stromaufnahme und berechne- ter widerstand im Power-Probe-hook-Modus: Last aktiviert Aktivieren elektrischer Bauteile im Power-Probe-Hook-Modus ist eine der Funktionen, die den Hook besonders nützlich machen. Die Masse Versorgungsspannungstasten, (+) und (–), verhalten sich je nach Schalter- Einstellungen. -
Seite 9: Hot Shot Prüfung Im Power-Probe-Hook-Modus
Seite 9 Fortsetzung e) hot Shot Prüfung im Power- ® Probe-hook-Modus: Hot Shot funktioniert NUR bei 12-V-Anlagen! ® Hot Shot darf NICHT für Sensorschaltkreise, Body Control Module, ® Airbagsysteme oder andere Sensorkomponenten verwendet werden. Diese Funktion ist für die Prüfung von Strömen in der Größenordnung von 5 A oder höher gedacht! Denken Sie daran, dass Hot Shot die volle Batteriespannung oder... -
Seite 10: Power-Plus-Modus
Seite 10 VI – Power-PLUS-MoDUS ARC DETECT IST DEAKTIVIERT! MIT VORSICHT ZU VERWENDEN Hierbei handelt es sich um einen aktiven Modus zur Aktivierung elektrischer Bauteile, ähnlich dem Power-Probe- Hook-Modus, nur dass die Funktion Arc Detect deaktiviert ist. Die Einstellungen für Versorgungsspannungstasten und Schutzschalter gelten hier genauso wie im Power-Probe-Hook-Modus. -
Seite 11: Ohmmeter-Modus
Seite 11 VIII – ohMMeTer-MoDUS Im Ohmmeter-Modus wird die Prüfspitze überwacht und 3 Widerstandswerte werden angezeigt: aktiver, Minimum und Maximum. Der Ohmmeter-Modus ist ein passiver Modus. Dies bedeutet, auch wenn Sie die Versorgungsspannungstasten H O M drücken, wird an die Prüfspitze keine Spannung geschaltet. Auf den Ohmmeter-Modus vom Power-Probe-Hook-Modus schalten: 1. -
Seite 12: Zähler-Modus
Seite 12 IX – ZähLer-MoDUS Der Zähler-Modus ist ein passiver Modus. Die Versorgungsspannungstasten (+) und (–) sind nicht aktiv, d.h. Sie können keine dynamischen Schaltkreistests durchführen. Dies bedeutet, auch wenn Sie die Versorgungsspannungstasten drücken, wird an die Prüfspitze keine Spannung geschaltet. Eine Funktion des Zähler-Modus ist der Frequenzzähler. Im Zähler-Modus können Sie Impulse zählen, sowie Einschaltdauer, positive und negative Impulsbreiten bestimmen. -
Seite 13: Referenzspannungs-Modus
Seite 13 X - reFerenZSPAnnUnGS-MoDUS: Beim Referenzspannungs-Modus handelt es sich um einen aktiven Modus, jedoch funktioniert er nicht so wie die normale Power- Tatsächliche Probe-Hook-Modus-Aktivierung. besitzt einen wählbaren Spannung Spannungsausgang an die Prüfspitze mit einer Strombegrenzung von an der Spitze V L S 20 mA. -
Seite 14: Einstellungen Speichern Und Standardeinstellungen
Seite 14 XII – eInSTeLLUnGen SPeIChern UnD STAnDArDeInSTeLLUnGen: Einstellungen speichern: Falls Sie bestimmte Einstellungen speichern möchten, weil Sie sie oft benötigen, können Sie dies unter SAVE PREF. Alle Einstellungen werden beim Einschalten standardmäßig auf diese gesetzt. A S V R E F Auf Einstellungen speichern vom Power-Probe-Hook-Modus schalten: 1. -
Seite 15: Sicherheit
Überlastschutz. Dies bedeutet, je höher die Last und je länger die Dauer, desto höher wird die interne Temperatur des Power Probe Hook sein. Der Power Probe Hook kann eine Last von 25 A dauernd versorgen, eine Last von 65 A jedoch nur für etwa 8 Sekunden. -
Seite 16: Fakten Und Tipps
Power-Plus-Modus gehen und bis zur vollen Leistung aktivieren. Bei Bauteilen mit hoher Stromaufnahme ist Vorsicht geboten. Benutzen Sie den Power Probe Hook immer auf sichere Weise, wie in der Betriebsanleitung beschrieben. • Je höher die Stromaufnahme ist, desto kürzer ist die mögliche Betriebszeit bis zum Auslösen des thermischen Überlastschutzes. -
Seite 17: Technische Daten
Seite 17 Technische Daten Technische Daten des Produktes Min. Betriebsspannung ........12 VDC Max. Betriebsspannung ........48 VDC Spannungsmessung .......... 0–99,9 VDC/VAC Widerstandsmessung ........0,001 Ohm – 15 Megohm Strommessung ..........0,001–99,9 A Max. Dauerlast ..........25 A Max. kurzzeitige Last ......... 65 A, 8 Sek. lang Kabel zum Hook .......... - Seite 18 Seite 18 Anmerkungen: __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________...
- Seite 19 Seite 19 Anmerkungen: __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________ __________________________________________________________________________________________...
- Seite 20 („Entwicklung des perfekten Stromkreistesters“) Bereits mit dem ersten Power-Probe-Stromkreistester wurde klar, dass wir ein einzigartiges Produkt geschaffen hatten. Schon nach kurzer Zeit entwickelte sich Power Probe zum Maßstab, an dem branchenweit die Fehlerdiagnose und Prüfung von 760 Challenger Street elektrischen Gleichstromkreisen gemessen wurde.
