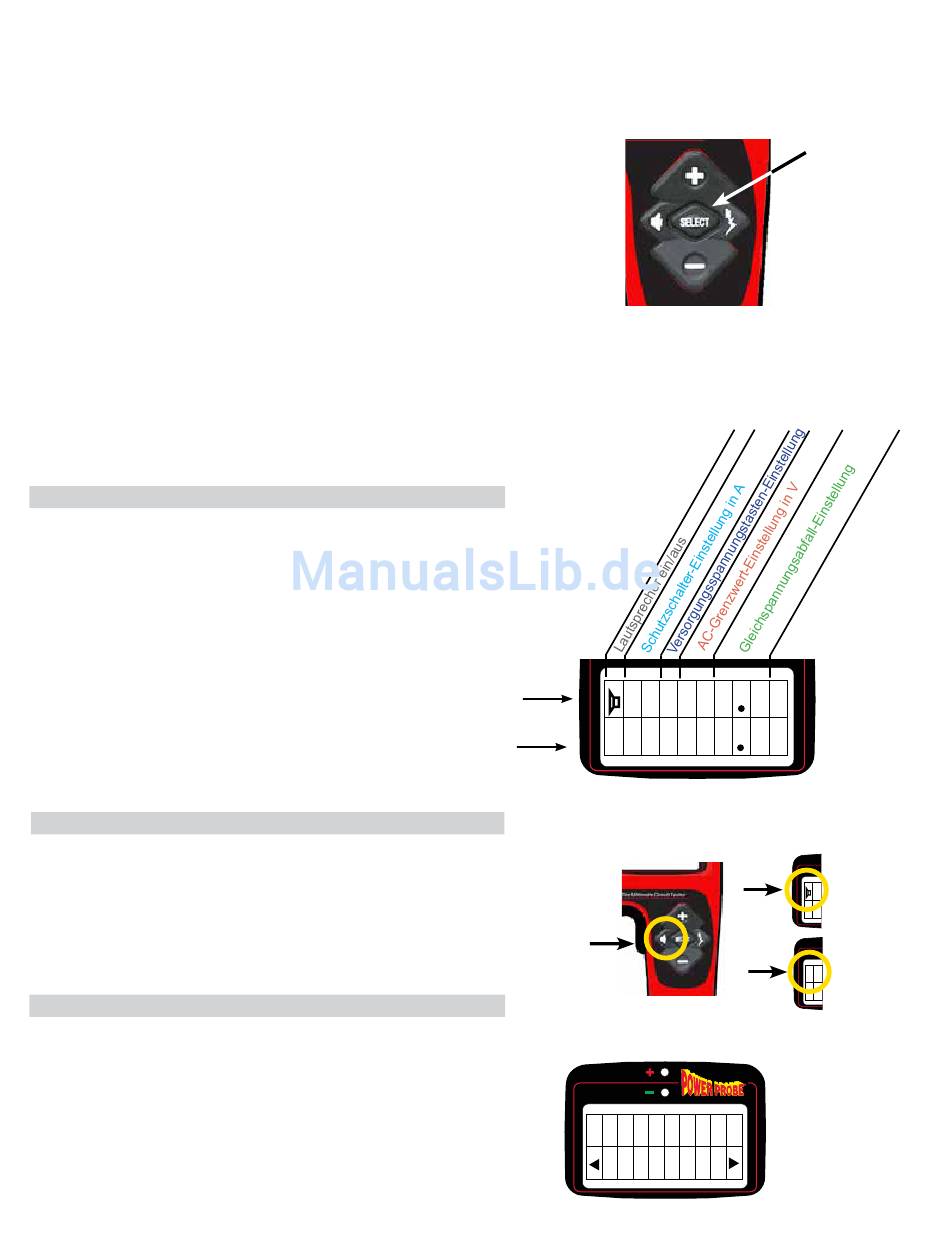

II – BeGrIFFe Der FÜnF-TASTen-BeDIenUnG
Mithilfe der Fünf-Tasten-Bedienung können je nach
aufgerufenem Menü oder Modus des Hook zahlreiche
verschiedene Funktionen ausgeführt werden. Um einheitliche
Bezeichnungen für die Tasten der Fünf-Tasten-Bedienung zu
verwenden, werden die folgenden Abkürzungen verwendet: U,
D, L, R und SEL.
Begriffe und ihre Erklärung:
U = (+) = „NACH OBEN"-TASTE oder OBERE TASTE
D = (–) = „NACH UNTEN"-TASTE oder UNTERE TASTE
L = (Lautsprechersymbol) oder „NACH LINKS"-TASTE
R = (Hot Shot Symbol) oder „NACH RECHTS"-TASTE
SEL = AUSWAHLTASTE oder MITTLERE TASTE
III – eInSTeLLUnGen
a) einstellungs-Zeile (obere Zeile)
Wenn sich der Hook im Power-Probe-Hook-Modus befindet
und die Prüfspitze keinen Schaltkreis berührt oder entlastet
ist, werden die aktuellen Betriebsparameter des Hook in der
oberen Zeile der Anzeige angezeigt. Machen Sie sich mit der
Einstellungs-Zeile des Hook gut vertraut, um jederzeit genau
zu wissen, wie das Gerät arbeitet.
b) Lautsprecher eIn/AUS
Lautsprecher im Power-Probe-Hook-Modus ein-/ausschalten:
1. L-Taste (Lautsprechersymbol) drücken
2. Erscheint auf der Anzeige am linken Rand der
Einstellungs-Zeile ein Lautsprechersymbol, dann ist das
Polaritäts-Tonsignal aktiviert.
(Der Lautsprecher kann nur im Power-Probe-Hook-Modus
ein- und ausgeschaltet werden.)
c) Schutzschalter-einstellungen
Schutzschalter-Einstellungen im Power-Probe-Hook-Modus
vornehmen und festlegen:
1. SEL-Taste einmal drücken. Auf der Anzeige erscheint der Hinweis
CIR BREAKR (engl. circuit breaker, dt. Schutzschalter).
2. L- oder R-Taste drücken, bis der gewünschte Auslösewert erreicht
ist: 2 A, 5 A, 10 A, 15 A, 20 A, 25 A, 30 A, 40 A, 50 A oder 65 A.
3. SEL-Taste drücken, um zum Power-Probe-Hook-Modus
zurückzukehren.
4. Der neue Schutzschalter-Auslösewert wird in der
Einstellungs-Zeile angezeigt.
Einstellungs-Zeile
Batteriespannung
Drücken
zum
Ein-/Ausschalten
U
L
D
2 0 M5 0
5
6
B
A T T
2
1
0
(Abb. IIIa.)
Ein
Aus
C R B R E
K A
R
I
6
5 A
Seite 5
SEL
R
2 0 M5 0
5
B
A T T
1
2
0
2 0 M 0
5
5
B
A T T
1
2
0
