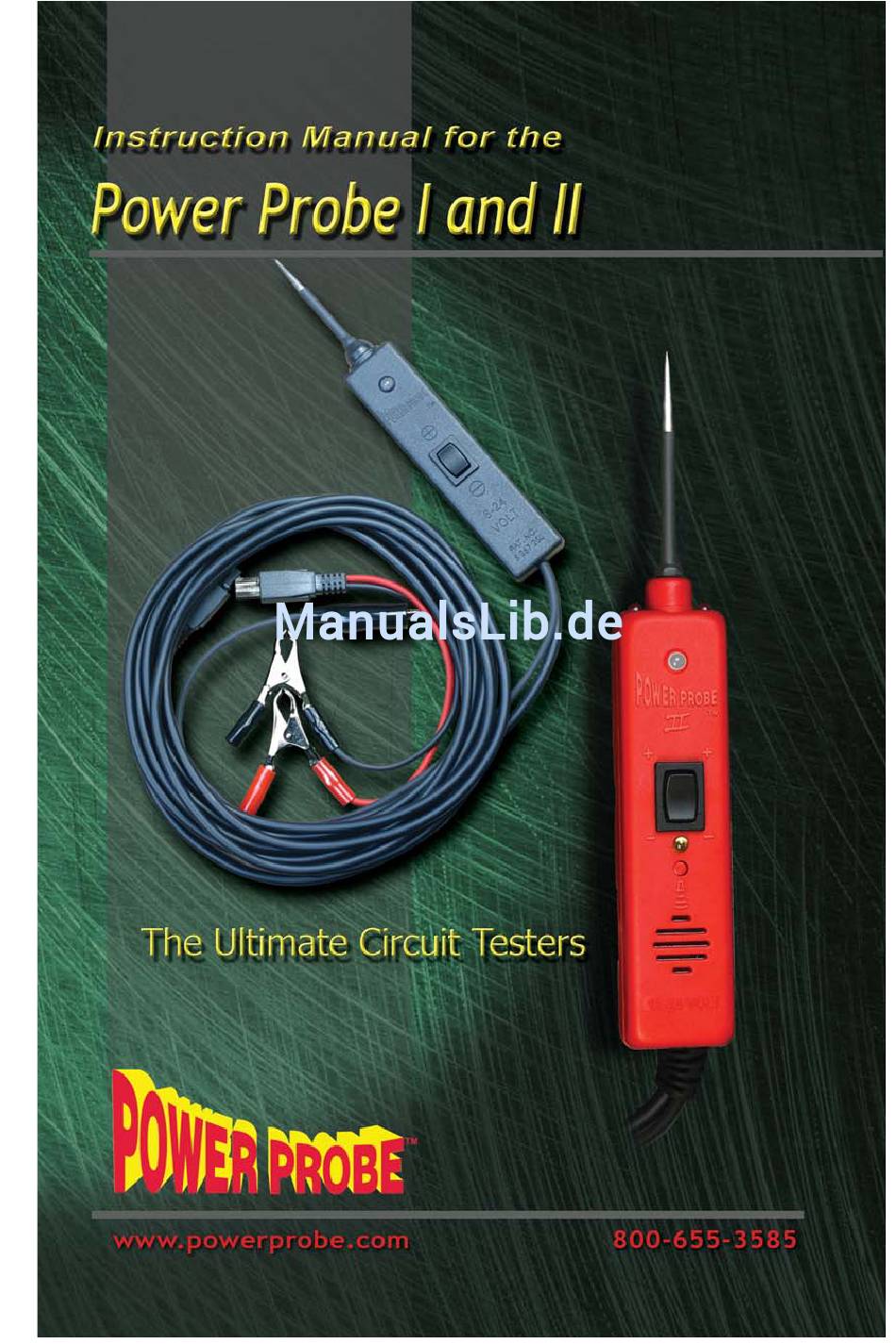

- Seite 1 English - Español - Français - Deutsch - Italiano...
-
Seite 2: Einführung

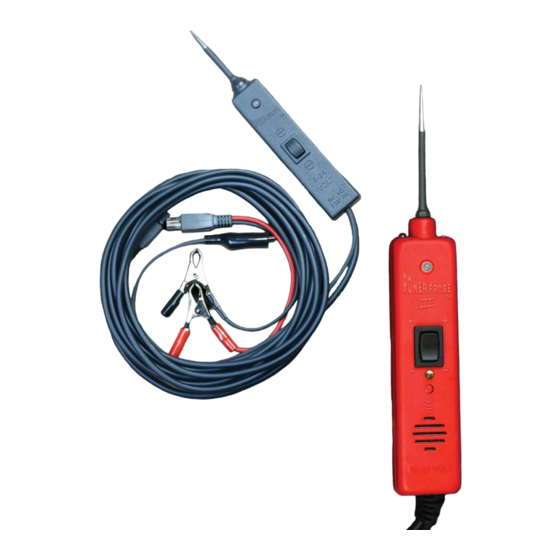

Testgerät für die Fahrzeugelektrik und liefert innerhalb kürzester Zeit Diagnoseergebnisse für alle Elektriksysteme mit 6 bis 24 Volt. Nach einfachem Anklemmen des Power Probe an die Fahrzeugbatterie kann der Fahrzeugmechaniker auf einen Blick an der roten und grünen LED- Anzeige erkennen, ob ein Schaltkreis positiv, negativ oder unterbrochen ist, ohne die Anschlus- sklemmen vom einen Batteriepol auf den anderen umwechseln zu müssen. -
Seite 3: Inhaltsverzeichnis
WICHTIGER TIPP: Beim Einschalten elektrischer Komponenten können Sie die Lebensdauer des Ein- /Aus-Schalters am Power Probe verlängern, wenn Sie ihn erst einschalten und dann erst mit der Spitze die jeweiligen Komponenten berühren. In diesem Fall fi ndet der Funkenüberschlag an der Spitze statt und... -
Seite 4: Anklemmen Und Kurzer Selbsttest
Ein-/Aus-Schalter nach hinten drücken (+). Jetzt muss die LED-Anzeige GRÜN leuchten (beim PP2 ertönt zusätzlich zur grünen Leuchte ein tiefer Signalton). Der Power Probe ist jetzt einsatzbereit. Falls die Anzeige beim Einschalten nicht aufl euchtet, den Reset-Knopf des Schutzschalters an... -
Seite 5: Polaritätsprüfung
Beim Berühren eines POSITIVEN (+) Schaltkreises mit der Spitze des Power Probe leuchtet die LED-Anzeige ROT (der Power Probe 2 sondert einen hohen Signalton ab, wenn die Spitze einen positiven Schalt- kreis berührt). Beim Berühren eines NEGATIVEN (+) Schaltkreises mit der Spitze des Power Probe leuchtet die LED-Anzeige GRÜN... -
Seite 6: Durchgangsprüfung
URCHGANGSPRÜFUNG Wird die Spitze des Power Probe zusammen mit dem Massetestkabel verwendet, so ist eine Durchgangsprüfung von Leitungen und Komponenten möglich, die nicht an das elektrische System des Fahrzeugs angeschlossen sind. Falls Durchgang vorhanden ist, leuchtet die LED-Anzeige GRÜN. Durchgang Kein Durchgang Grün = Durchgang... -
Seite 7: Aktivieren Von Komponenten Der Fahrzeugelektrik
Die Klemme des Massekabels an den negativen Pol der zu testenden Komponente anschließen. Mit der Spitze des Power Probe den positiven Pol der Komponente berühren. Die LED-Anzei- ge sollte nun GRÜN aufl euchten und so Durchgang durch die Komponente signalisieren. -
Seite 8: Prüfung Von Hängerleuchten Und Ihren Verbindungen
ÄNGERLEUCHTEN UND IHREN ERBINDUNGEN 1. Den Power Probe an eine funktionierende Batterie anschließen. 2. Die Massekabelklemme an die Masse des Hängers anschließen. 3. Nun die Kontakte des Steckers nacheinander unter Spannung setzen und prüfen. So können Sie die Funktion und Polarität der Hängerleuchten prüfen. Wenn der Schutzschalter ausgelöst... -
Seite 9: Aktivieren Elektrischer Komponenten Mit Positiver (+) Spannung
OMPONENTEN So aktivieren Sie Komponenten mit positiver (+) Spannung: Mit der Spitze des Power Probe den positiven Pol der Komponente berühren. Die LED-Anzeige sollte nun GRÜN aufl euchten. Jetzt den Ein-/Aus-Schalter kurz nach vorne (+) drücken und wieder loslassen und dabei die grüne LED- Anzeige beobachten. -
Seite 10: Elektroteile Mit Der Negativen
LEKTROTEILE MIT DER NEGATIVEN PANNUNG Mit der Spitze des Power Probe den negativen Pol der Komponente berühren. Die LED-Anzeige sollte nun ROT aufl euchten. Jetzt den Ein-/Aus-Schalter kurz nach hinten (-) drücken und wieder loslassen und dabei die rote LED- Anzeige beobachten. -
Seite 11: Überbrückungskabelfunktion
BERBRÜCKUNGSKABELFUNKTION Die negative Batterieanschlussleitung des Power Probe und das Massekabel sind direkt durch die Spitze des Power Probe verbunden. Wenn die positive Anschlussleitung nicht an die Fahr- zeugbatterie angeschlossen wird, so kann die Spitze des Power Probe als langes Überbrük- kungskabel verwendet werden. -
Seite 12: Prüfung Auf Schlechte Massekontakte
Mit der Spitze des Power Probe durch die Isolierung stechen und den Ein-/Aus-Schalter nach vorn drücken, um das Kabel unter Spannung zu setzen. Wenn der Schutzschalter des Power Probe aus- gelöst wird, ist das Kurzschlusskabel gefunden. Kabel durchtrennen und beide Enden mit der Spitze des Power Probe unter Spannung setzen. -
Seite 13: Verwenden Von Leuchte Und Signalton (Power Probe Ii)
OWER ROBE Die Spitze des Power Probe II bietet zusätzlich eine Arbeitsleuchte und ein Tonsignal. Wenn er an eine funktionierende Batterie angeschlossen wird, sind Leuchte und Ton aktiv. Die Leuchte erhellt den Prüfbereich und verhilft zu besserer Sicht in dunklen Arbeitsbereichen. - Seite 14 From the date of purchase, we will warranty/repair Power Probe products for one (1) year against defects in parts and workmanship. All repairs due to misuse will be charged a fee not to exceed the cost of the tool. All warranty units must be accompanied by a copy of the original sale receipt.
