Kabelführung bei Langschild-Bohrungen
Seite 20 von 28
5 Firmware-Updates für Langschild ILS durchführen

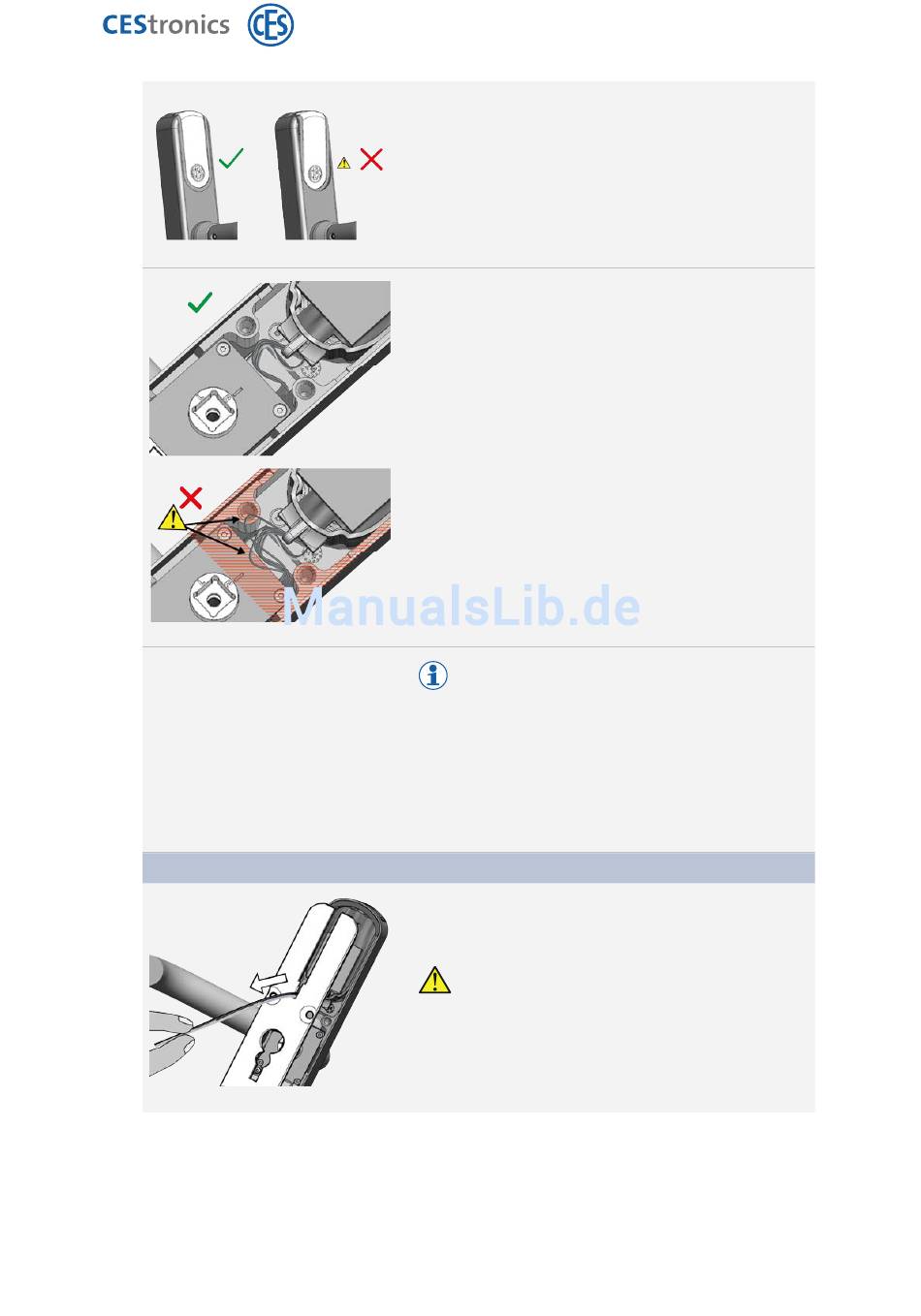

3. Stellen Sie sicher, dass das E-Modul bündig im
Beschlag sitzt.
4. Drücken Sie den Kabelbaum in die Aussparung, so
dass dieser nicht gequetscht oder geklemmt wird.
Bevor Sie die M
ONTAGEPLATTE
müssen Sie die Leitungen an der richtigen Stelle
durch die Montageplatte führen. Die
Kabelführung unterscheidet sich danach, an
welcher Art von Bohrung das Langschild ILS
angebracht ist:
5. Führen Sie die Leitungen durch das obere Langloch
der M .
ONTAGEPLATTE
Ziehen Sie die Leitungen dabei so weit heraus,
dass sie nicht unter der Montageplatte
eingeklemmt werden.
wieder verschrauben,
Programmieradapter
