Verwandte Anleitungen für NEFF B1322
Inhaltszusammenfassung für NEFF B1322

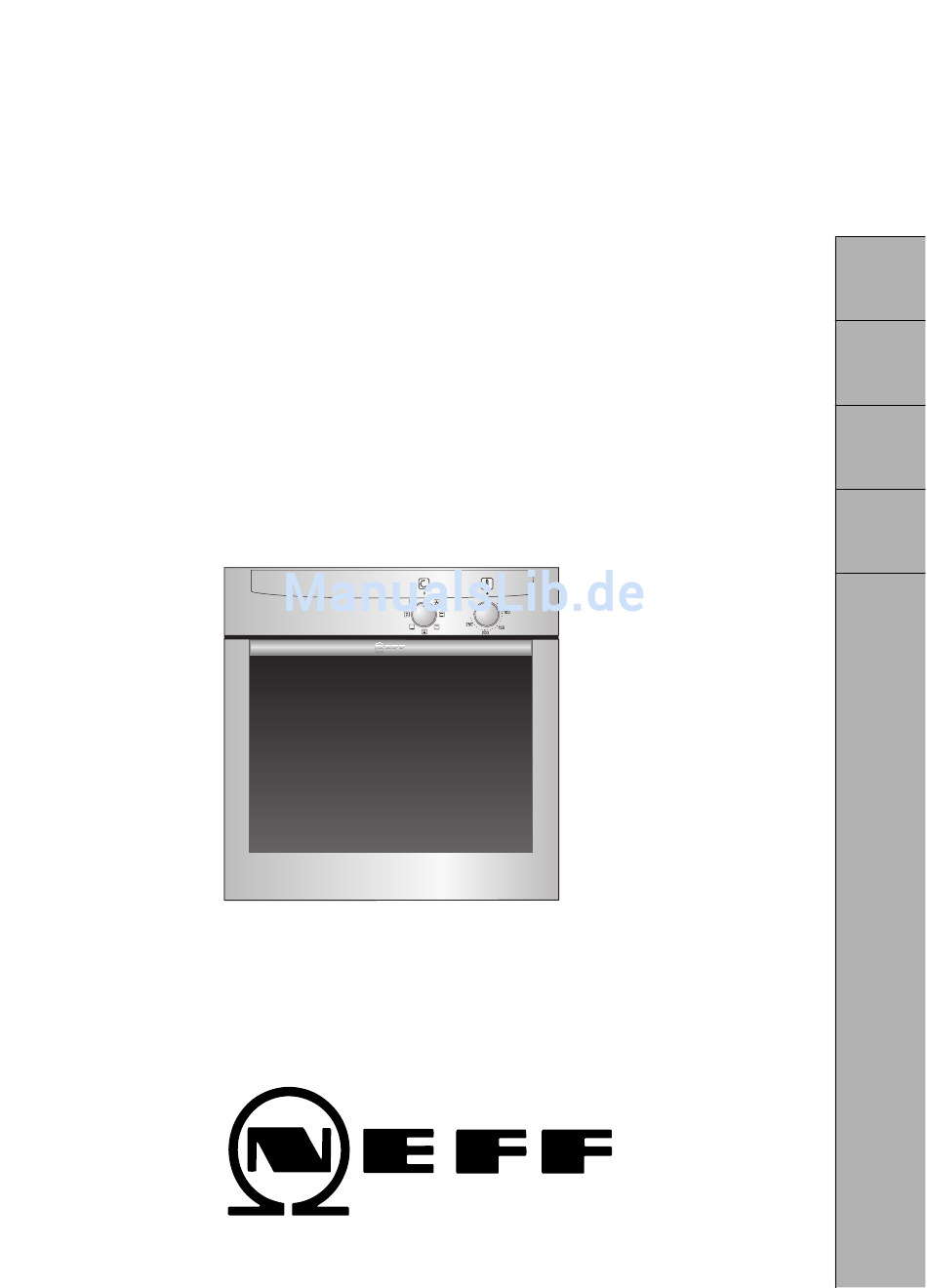

- Seite 1 Gebrauchs- und Montageanleitung Gebruiks- en montage-aanwijzing Istruzioni per l’uso e l’installatore Instrucciones para el uso y el montaje B 1322 . .
- Seite 2 Quellenstraße 2 Per Telefon: D-81701 München A-1100 Wien Für Österreich: Fax: +49 (0) 89 / 45 90-35 32 Fax: +43 (0) 1/ 6 05 75-5 12 60 Tel: 08 10 / 70 04 00 Internet: www.neff.de Internet: www.neff.at zum Regionaltarif...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Worauf Sie achten müssen ..4 Grillen ..... . . 21 Verpackung und Altgeräte ..4 Rundum-Grillen . -
Seite 4: Worauf Sie Achten Müssen
Worauf Sie achten müssen Lesen Sie bitte sorgfältig diese Gebrauchsanleitung. Nur dann können Sie Ihren Herd sicher und richtig bedienen. Diese Gebrauchsanleitung gilt für mehrere Geräte- Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Heben Sie die Gebrauchs- und die Montagean- leitung gut auf. -
Seite 5: Vor Dem Einbau
Vor dem Einbau Transportschäden Prüfen Sie das Gerät nach dem Auspacken. Bei einem Transportschaden dürfen Sie das Gerät nicht anschließen. Elektrischer Anschluss Nur ein konzessionierter Fachmann darf das Gerät anschließen. Bei Schäden durch falschen Anschluss haben Sie keinen Anspruch auf Garantie. Sicherheitshinweise Dieses Gerät ist nur für den privaten Haushalt bestimmt. -
Seite 6: Ursachen Für Schäden
Ursachen für Schäden Backbleche, Alufolie oder Schieben Sie auf dem Backofenboden kein Geschirr auf dem Backblech ein. Legen Sie ihn nicht mit Alufolie aus. Backofenboden Stellen Sie kein Geschirr auf den Backofenboden. Es entsteht ein Wärmestau. Die Back- und Bratzeiten stimmen nicht mehr und das Email wird beschädigt. -
Seite 7: Ihr Neuer Herd
Ihr neuer Herd Hier lernen Sie Ihr neues Gerät kennen. Wir erklären Ihnen das Bedienfeld mit den Schaltern und Anzeigen. Sie erhalten Informationen zu den Heizarten und dem beigelegten Zubehör. Das Bedienfeld Funktions- Temperaturwähler wähler mit Anzeigelampe Funktionswähler Mit dem Funktionswähler stellen Sie die Heizart für den Backofen ein. -
Seite 8: Temperaturwähler
Temperaturwähler Stellungen: 50 –275 Temperatur in °C. Versenkbare Zum Aus- und Einrasten drücken Sie auf den Schalter Schalter. Einschubhöhen Ihr Backofen ist mit 4 Einschubhöhen ausgestattet. Die Einschubhöhen werden von unten nach oben gezählt. Sie sind am Backofen gekennzeichnet. Beim Arbeiten mit Heißluft-Funktion Einschub- höhe »2«... -
Seite 9: Zubehör
Zubehör Ihr Backofen ist mit folgendem Zubehör ausgestattet: Backblech Alu Rost Rost gekröpft Weiteres Zubehör erhalten Sie im Fachhandel: Bestell-Nr. Universalpfanne Z 1232 X0 Universalpfanne Antihaftbeschichtung Z 1233 X0 Glaspfanne Z 1262 X0 Auflaufpfanne Z 1272 X0 Backblech Alu Z 1332 X0 Backblech Email Z 1342 X0 Backblech Antihaftbeschichtung... -
Seite 10: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Vorreinigung Entnehmen Sie das Zubehör aus dem Backofen. Entfernen Sie Rückstände der Verpackung, z. B. Styroporteilchen vollständig aus dem Backofen. Reinigen Sie das Gerät außen mit einem weichen feuchten Tuch. Entnehmen Sie die Einhängegitter aus dem Backofen. -
Seite 11: Backofen-Funktionen
Backofen-Betriebsarten CircoTherm Heißluft Durch das Heizsystem in der Backofenrückwand wird die erwärmte Luft im Backofen umgewälzt, wodurch ein besonders guter Wärmeübergang auf das Back- oder Bratgut erreicht wird. Vorteile: – Backen und Braten bis zu 3 Ebenen gleichzeitig möglich (Hinweis siehe Tabelle) –... - Seite 12 Thermogrillen Beim Thermogrillen werden abwechselnd der Flächengrill und das Gebläse ein- und ausgeschaltet. Die durch den Flächengrill erzeugte Wärme wird durch das Gebläse gleichmäßig im Backraum verteilt. Vorteile: – besonders geeignet für Geflügel und größere Fleischstücke. Unterhitze Hier wird nur der Heizkörper an der Unterseite des Backofens eingeschaltet.
-
Seite 13: Backofen Ein- Und Ausschalten
Backofen ein- und ausschalten Bevor Sie Ihren Backofen einschalten entscheiden Sie, welches Heizsystem Sie benutzen möchten. Einschalten: Stellen Sie den Funktionswähler auf das gewählte System ein. Stellen Sie den Temperaturwähler auf die erforderliche Temperatur ein. (Temperaturangaben siehe Back-/Brattabellen). Die eingestellte Temperatur wird automatisch geregelt. -
Seite 14: Backen
Backen Backen in Backformen Stellen Sie die Backformen immer in die Mitte des Rostes. Wir empfehlen dunkle Backformen aus Metall. Hinweise Für helle Backformen aus dünnwandigem Material oder für Glasformen verlängert sich die Backzeit und der Kuchen bräunt nicht so gleichmäßig. Das Bräunungsergebnis können Sie durch Verändern der Temperatureinstellung beeinflussen. -
Seite 15: Backtabelle
Backtabelle Die Angaben in der Tabelle sind Richtwerte, gültig für Alu-Backbleche und dunkle Backformen. Die Werte können je nach Art und Menge des Teiges und je nach Backform variieren. Hinweise in der Tabelle zum Vorheizen beachten. Wir empfehlen beim ersten Versuch, die niedrigere der angegebenen Temperaturen einzustellen. - Seite 16 CircoTherm Ober- und Unterhitze Gebäckart Einschub- Temperatur Backdauer Einschub- Temperatur höhe in ° C Minuten höhe in ° C Hefeteig Blechkuchen mit trockenem Belag z. B. Streusel 1 Blech 170 – 180 040 – 070 190 – 200 2 Bleche 1 + 3 170 –...
-
Seite 17: Tipps Und Tricks
Tipps und Tricks Der Blechkuchen ist unten Nehmen Sie nicht benötigte Backbleche oder die zu hell Universalpfanne aus dem Backofen. Der Formkuchen ist unten Schieben Sie Backformen nicht auf dem Backblech zu hell sondern auf dem Rost ein. Kuchen oder Gebäck sind Schieben Sie Kuchen oder Gebäck höher ein. -
Seite 18: Braten
Braten Legen Sie den Rost in die Universalpfanne ein und schieben Sie gemeinsam in dieselbe Einschubhöhe ein. Fleisch kann besonders wirtschaftlich bei einem Gewicht von über 750 g im Backofen gebraten werden. Braten im offenen Geschirr Spülen Sie die Universalpfanne bzw. das Bratge- schirr mit Wasser aus und legen Sie das Fleisch ein. - Seite 19 Hinweise Große, hohe Braten, Gans, Pute, Ente = Lange Bratdauer, niedrige Temperatur Mittelgroße, niedrige Braten = Mittlere Bratdauer, mittlere Temperatur Kleine, flache Braten = Kurze Bratdauer, hohe Temperatur Bratdauer je cm Fleischhöhe ohne Knochen ca. 13 – 15 Minuten Bratdauer je cm Fleischhöhe mit Knochen ca.
-
Seite 20: Brattabelle
Brattabelle Die Angaben in der Tabelle sind Richtwerte. Die Werte können je nach Art und Menge und je nach dem Bratgeschirr variieren. CircoTherm Ober- und Unterhitze Bratgut Einschub- Temperatur Bratdauer Einschub- Temperatur höhe in ° C Minuten höhe in ° C Schwein Braten mit Schwarte (z. -
Seite 21: Grillen
Grillen Beim Grillen ist Vorsicht geboten. Kinder grundsätzlich fernhalten. Hinweise Grillen Sie bei geschlossener Backofentür. Die Grilltemperaturen sind regelbar. Verwenden Sie immer den Rost und die Universal- pfanne. Legen Sie das Grillgut immer auf die Mittes des Rostes. Schaltet sich der Grillheizkörper automatisch aus, wurde der Überhitzungsschutz wirksam. -
Seite 22: Thermogrillen
Thermogrillen Für besonders knuspriges Geflügel oder Braten (Schweinebraten mit Schwarte). Verwenden Sie den Rost und die Universalpfanne. Wenden Sie große Braten nach ca. der Hälfte der Grillzeit. Stellen Sie Glasgeschirr nach dem Grillen nicht auf eine kalte oder nasse Unterlage, sondern auf ein trockenes Küchentuch, damit das Glas nicht zerspringt. -
Seite 23: Flächengrillen
Flächengrillen Für flache kleinere Gerichte. Verwenden Sie immer den Rost und die Universalpfanne. Wenden Sie das Grillgut nach ca. zwei Drittel der Zeit. Streichen Sie den Rost und das Grillgut nach Belieben leicht mit Öl ein. Die Angaben in den Tabellen sind Richtwerte. Die Werte können je nach Art und Menge des Grillgutes variieren und gelten für das Einschieben in den kalten Backofen. -
Seite 24: Auftauen Und Garen
Auftauen und Garen Auftauen mit CircoTherm Heißluft Wichtige Hinweise Verwenden Sie zum Auftauen und Garen von Gefrier- oder Tiefkühlprodukten nur CircoTherrm Heißluft. Beachten Sie bei allen tiefgekühlten Lebensmitteln grundsätzlich die Angaben des Herstellers. Aufgetaute Gefrier- oder Tiefkühlprodukte (vor allem Fleisch) benötigen generell kürzere Garzeiten als frische Produkte, weil das Frosten eine Art Vorgaren bewirkt. - Seite 25 Auftauen und Garen Tauen Sie rohe Tiefkühlprodukte oder Lebens- mittel aus einem Gefriergerät bei 50° C auf. Bei höheren Auftautemperaturen besteht die Gefahr des Austrocknens. Tauen Sie in Alufolie oder geschlossenen Alubehältern verpackte Tiefkühl-Gerichte bei 130 – 140° C auf. Tiefkühl-Backwaren bei 100 –...
-
Seite 26: Einkochen Von Obst Und Gemüse
Einkochen von Obst und Gemüse Einkochen mit CircoTherm Im Backofen können Sie die Inhalte von bis zu Heißluft sechs Einweckgläser mit , 1 oder 1 Liter gleichzeitig einkochen. Hinweise Obst und Gemüse müssen frisch und in einwand- freiem Zustand sein. Beim Vorbereiten und Verschließen ist Sauberkeit oberstes Gebot. - Seite 27 Verschließen der Gläser Wischen Sie die Ränder der Einweckgläser mit einem sauberen feuchten Tuch ab. Legen Sie die Gummiringe und Deckel nass auf und verschließen Sie die Gläser mit einer Klammer. Hinweis Zum Einkochen wird eine Universalpfanne benötigt. Sie kann als Sonderzubehör im Fachhandel erworben werden.
-
Seite 28: Reinigen Und Pflegen
Reinigen und Pflegen Wichtige Hinweise Verwenden Sie zum Reinigen keine Scheuermittel, keine scharfen Mittel und keine kratzenden Gegenstände. Kratzen Sie eingebrannte Speisenrückstände nicht ab, sondern weichen Sie diese mit einem feuchten Tuch und Spülmittel auf. Besonders empfehlenswerte Reinigungsprodukte können über den Kundendienst bezogen werden. Gerät aussen Edelstahl-/Aluminiumfront Tragen Sie handelsübliche Spülmittel auf einen... - Seite 29 Hinweise: Um Verschmutzungen zu vermeiden verwenden Sie: • CircoTherm Heißluft. Beim Arbeiten mit CircoTherm Heißluft ist die Verschmutzung geringer als bei den anderen Betriebsarten. • zum Backen von sehr feuchten Kuchen die Universalpfanne. • zum Braten geeignetes Geschirr (Bräter). Zur leichteren Reinigung können Sie die Backofenlampe einschalten und die Backofentür aushängen.
-
Seite 30: Aus- Und Einhängen Der Backofentür
Aus- und Einhängen der Backofentür Backofentür Hinweis: Zur bequemeren Reinigung nach der automatischen Reinigungshilfe bietet Ihnen das Gerät folgende Möglichkeiten. Aushängen Öffnen Sie die Backofentür ganz. Klappen Sie die Sperrhebel links und rechts ganz auf. Stellen Sie die Backofentür schräg, bis Sie einen Widerstand spüren. -
Seite 31: Einhängegitter
Einhängegitter Aushängen Die Einhängegitter können Sie zum Reinigen herausnehmen. Drücken Sie vorne das Gestell nach oben und hängen Sie es aus. Ziehen Sie hinten das Gestell nach vorne und hängen Sie es aus. Reinigen Sie die Einhängegitter mit Spülmittel und Spülschwamm oder mit einer Bürste. -
Seite 32: Störungen Und Reparaturen
Störungen und Reparaturen Bei Störungen oder Reparaturen, die Sie nicht selbst beheben können, ist der Kundendienst für Sie da. Anschriften siehe Kundendienststellenverzeichnis. Achtung: Es kostet Ihr Geld, wenn Sie wegen eines Bedienfehlers den Kundendienst rufen. E-Nummer und Sie finden diese Angaben auf dem Geräteschild. FD-Nummer Das Geräteschild finden Sie hinter der Backofentür, links unten am seitlichen Rand des Backofens. -
Seite 33: Was Ist, Wenn Etwas
Was ist wenn? Nicht immer ist der Ruf nach dem Kundendienst erforderlich. In Manchen Fällen können Sie selbst Abhilfe schaffen. In der nachfolgenden Tabelle finden Sie einige Tipps. Grundsätzlicher Hinweis: Arbeiten an der Geräte-Elektronik dürfen nur von einem Fachmann ausgeführt werden. Vor Beginn solcher Arbeiten muss das Gerät unbedingt stromlos gemacht werden: Durch Betätigen des Sicherungs- automaten, oder durch Herausdrehen der... - Seite 34 was ist . . . Mögliche Ursache Abhilfe . . . wenn beim Braten oder Zu hohe Brattemperatur. Grillen Qualm entsteht? Rost oder Universal- Rost in Universalpfanne legen und pfanne falsch einge- zusammen in eine Einschubhöhe schoben. schieben..wenn emaillierte Einschub- Normale Erscheinung Nicht möglich.
-
Seite 35: Prüfgerichte
Prüfgerichte Nach Norm DIN 44547 und EN 60350 Beachten Sie die Hinweise zum Vorheizen. Backen Betriebsart Einschub- Temperatur Backdauer höhe in ° C in Min. Spritzgebäck (vorheizen) 140 – 150 25 – 35 140 – 160 20 – 40 1 + 3 140 –... -
Seite 36: Für Den Installateur Und Küchenfachmann
Montageanleitung Für den Installateur und Küchenfachmann! Wichtige Hinweise Verpackungsmaterial ordnungsgemäß entsorgen. Backofentürgriff nicht zum Transport und Einbau des Gerätes benutzen. Für die Elektroversorgung ist eine Schutzkontakt- steckdose erforderlich. Ist die Schutzkontaktsteckdose nach der Montage des Backofens nicht mehr zugänglich, muss eine Trennvorrichtung, wie unten bei „Die elektrische Sicherheit”... -
Seite 37: Einbauen Des Backofens
Das Anschlussbild befindet Bei Reparaturen das Gerät generell stromlos sich auf der Rückwand des machen. Gerätes. Das ordnungsgemäß eingebaute Gerät muss nach allen Seiten so abgedeckt sein, dass eine 220-240V Berührung auch von betriebsisolierten Teilen nicht möglich ist. Die Abdeckung darf nur mit Hilfe von Werkzeugen abnehmbar sein. - Seite 122 Notizen 032 370...
