B.5 DESCRIZIONE DEI
DISPOSITIVI DI
SICUREZZA

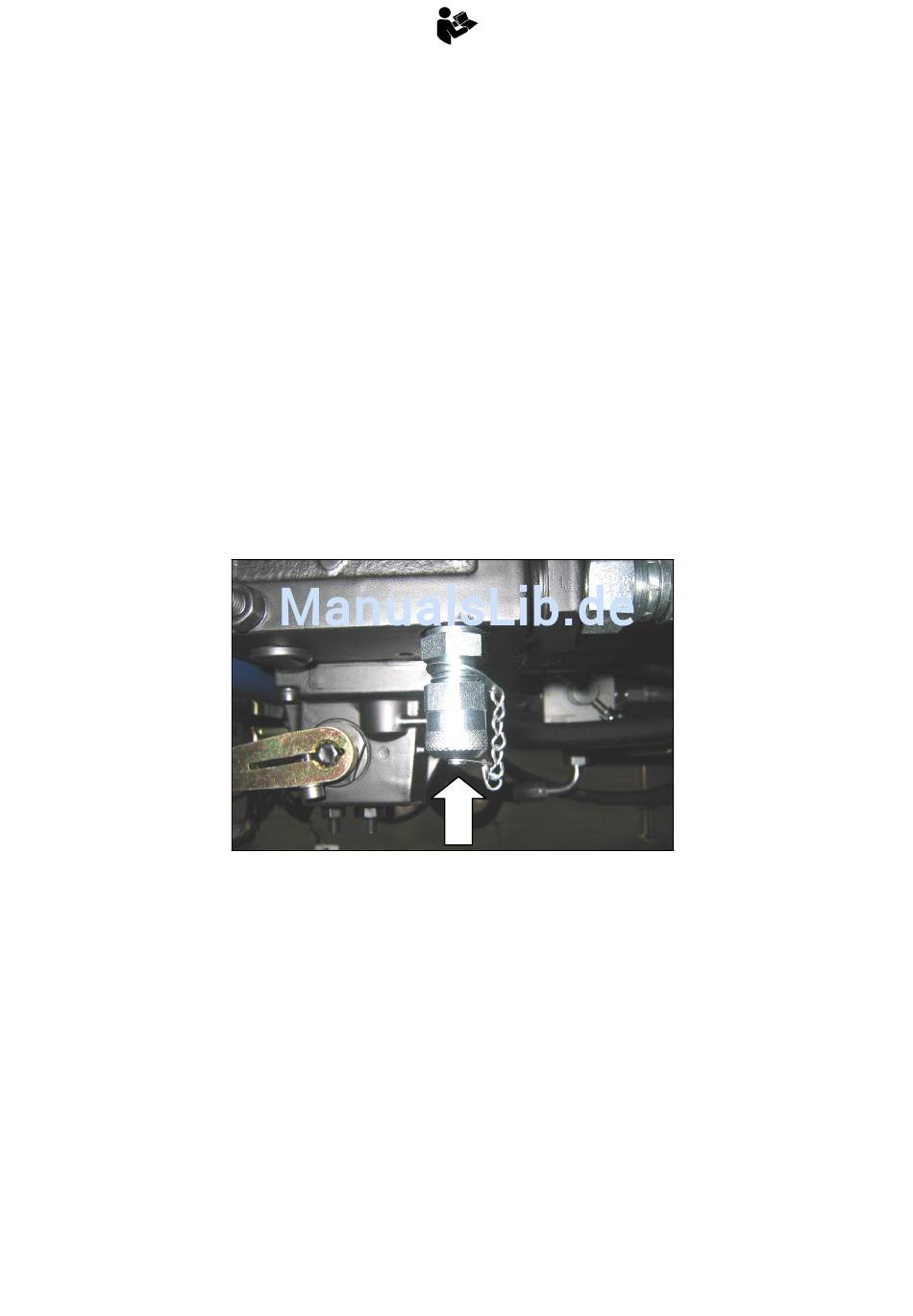

B.5.1 VALVOLA DI MASSIMA
PRESSIONE DI LAVORO
La valvola di massima pressione di
lavoro ha la funzione di limitare la
pressione della pompa in ingresso nel
distributore, limitando di conseguenza la
pressione di lavoro di tutti i cilindri
idraulici.
La valvola di massima del distributore
agisce come limitatrice di carico in
queste condizioni:
quando nel cilindro
pressione raggiunge il limite massimo di
taratura, la valvola manda tutto l'olio a
scarico nel serbatoio, bloccando in tal
modo la movimentazione del carico.
B.5
THE SAFETY DEVICES
B.5.1 MAX WORKING
PRESSURE VALVE
The purpose of the max working
pressure valve is to limit the pump
pressure to control main valve: so the
working
cylinders is limited.
The max working pressure valve on the
main control valve operates as load
limiting device in this condition:
azionato la when into the moved cylinder the
pressure reaches the max setting value,
the valve diverts the oil to return line,
stopping in this way the load moving.
DESCRIPTION OF
pressure of all hydraulic
B-21
B.5 BESCHREIBUNG
DER SICHERHETS-
VORRICHTUNGEN
B.5.1 HÖCHSTBETRIEBS-
DRUCKVENTIL
Zweck des Höchstbetriebsdruckventils
ist den Pumpendruck zum Steuerventil
zu begrenzen. Daher begrenzt man den
Betriebsdruck aller hydraulischen
Zylinder.
Das Höchstbetriebsdruckventil auf dem
Steuerventil ist in Betrieb als Last
begrenzer in diesem Fall:
Wenn der Druck im betätigten Zylinder
den max. Eichungswert erreicht, das
Ventil leitet das Hydrauliköl in den
Öltank zurück. So
Lastbewegung blockiert.
-
wird die
